AIR-hellingshoek instellen
Het AIR-veld moet op de vloer zijn gericht met zo klein
mogelijke afstand tot de deur, maar niet op de deur zelf.
Wanneer het AIR-veld de deur registreert, kan de deur
niet sluiten. De afstand tot de deur kan met de AIR-
hoekinstelling traploos worden ingesteld.
► Stel de AIR-hellingshoek zodanig in, dat het AIR-veld
op de vloer een Afstand d van 5 tot 8 cm tot de deur
heeft. Kies daarvoor één van de volgende methoden.
Methode A (met aangesloten sensor):
1. Verdraai aan de AIR-hoekinstelling de stelschroef (1)
tot de aanslag naar links.
2. Plaats een wit blad papier onder de deur. Positioneer
de papierrand op afstand d tot de deur.
3. Verdraai de stelschroef (1) net zolang naar rechts, tot
het AIR-veld het blad papier op de vloer registreert.
Draai de stelschroef een halve slag terug.
Methode B (al bij de montagevoorbereiding mogelijk):
1. Meet de diepte R van de bovendorpel en de
montagehoogte H van de sensor.
8 | 12

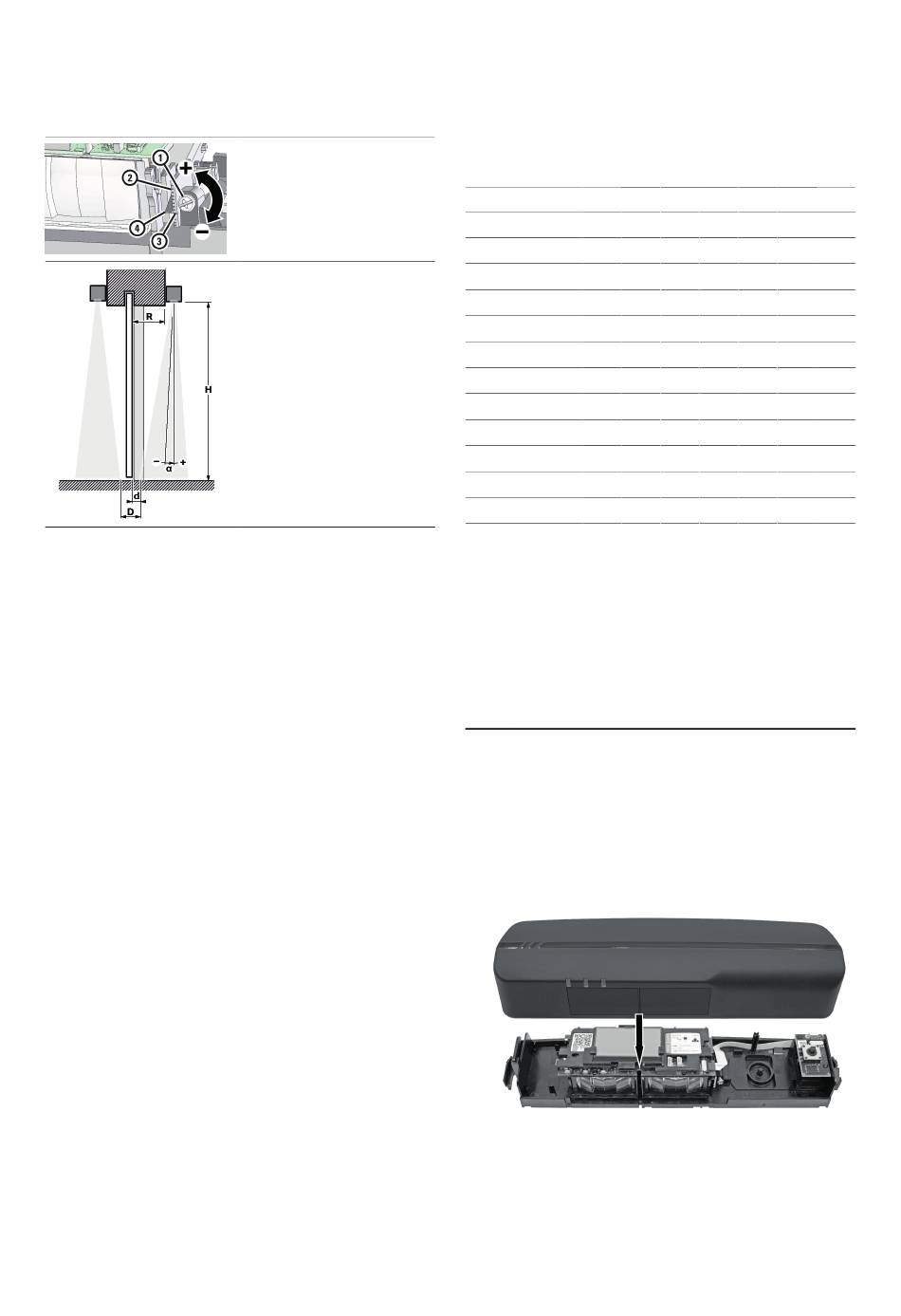

AIR-hoekinstelling
1 Stelschroef
2 Wijzer
3 Schaal hellingshoek
–5 tot +7°
4 Markering 0°
Doorsnede schuifdeur, aan bei-
de zijden met sensoren en te-
genoverliggende AIR-velden
H Montagehoogte sensor
R Afstand sensor tot deur
α AIR-hellingshoek (verticaal:
0°)
d Afstand AIR-veld tot deur
D Afstand tegenoverliggende
AIR-velden
2. Bepaal de passende hellingshoek α aan de hand van
de richtwaardetabel.
3. Stel via de hoekinstelling de hellingshoek α met
behulp van de wijzer (3) op de schaal (2) via de
stelschroef (1) in. Op de markering 0° (4) is het AIR-
veld verticaal naar beneden gericht.
Richtwaarden voor de hellingshoek α
(mm)
Hoogte H
0
50
1800
+6°
+5°
2000
+6°
+5°
2200
+5°
+4°
2400
+5°
+4°
2600
+5°
+4°
2800
+5°
+4°
3000
+5°
+4°
3200
+5°
+4°
3400
+5°
+4°
3600
+5°
+4°
3800
+5°
+4°
4000
+5°
+4°
Wanneer de sensoren aan beide zijden van de schuifdeur
zijn ingesteld, mag de afstand D tussen de beide
tegenover elkaar liggende AIR-velden niet meer zijn dan
18 cm. Controleer de instelling met een testobject.
5
Bedrijf en onderhoud
5.1
Inbedrijfname
1. Verwijder alle objecten uit het deurgebied, die niet tot
de normale omgeving van de deurinstallatie behoren.
Let erop, dat geen personen in het deurgebied
aanwezig zijn.
2. Start de sensor in het QuickStart-menu.
3. Plaats de afdekkap op de sensor. De versteviging
tussen de AIR-lichtvensters in de kap past in de groef
tussen de beide AIR-optieken.
4. Wacht, tot de LED's niet meer knipperen. Opmerking:
Continue knippersignalen geven een fout aan, zie
hoofdstuk "Storingen".
5. Test het deursysteem en wijzig eventueel de
mechanische instellingen conform hoofdstuk
"Instellingen".
DualSense S | © BBC Bircher | bircher.com | 24.04.2024
Diepte R
100
150
200
250
300
+3°
+1°
0°
-2°
-3°
+3°
+2°
0°
-1°
-3°
+3°
+2°
0°
-1°
-2°
+3°
+2°
+1°
0°
-2°
+3°
+2°
+1°
0°
-1°
+3°
+2°
+1°
0°
-1°
+3°
+2°
+1°
0°
-1°
+3°
+2°
+1°
+1°
0°
+3°
+2°
+2°
+1°
0°
+3°
+2°
+2°
+1°
0°
+3°
+2°
+2°
+1°
0°
+3°
+2°
+2°
+1°
0°
