3.4

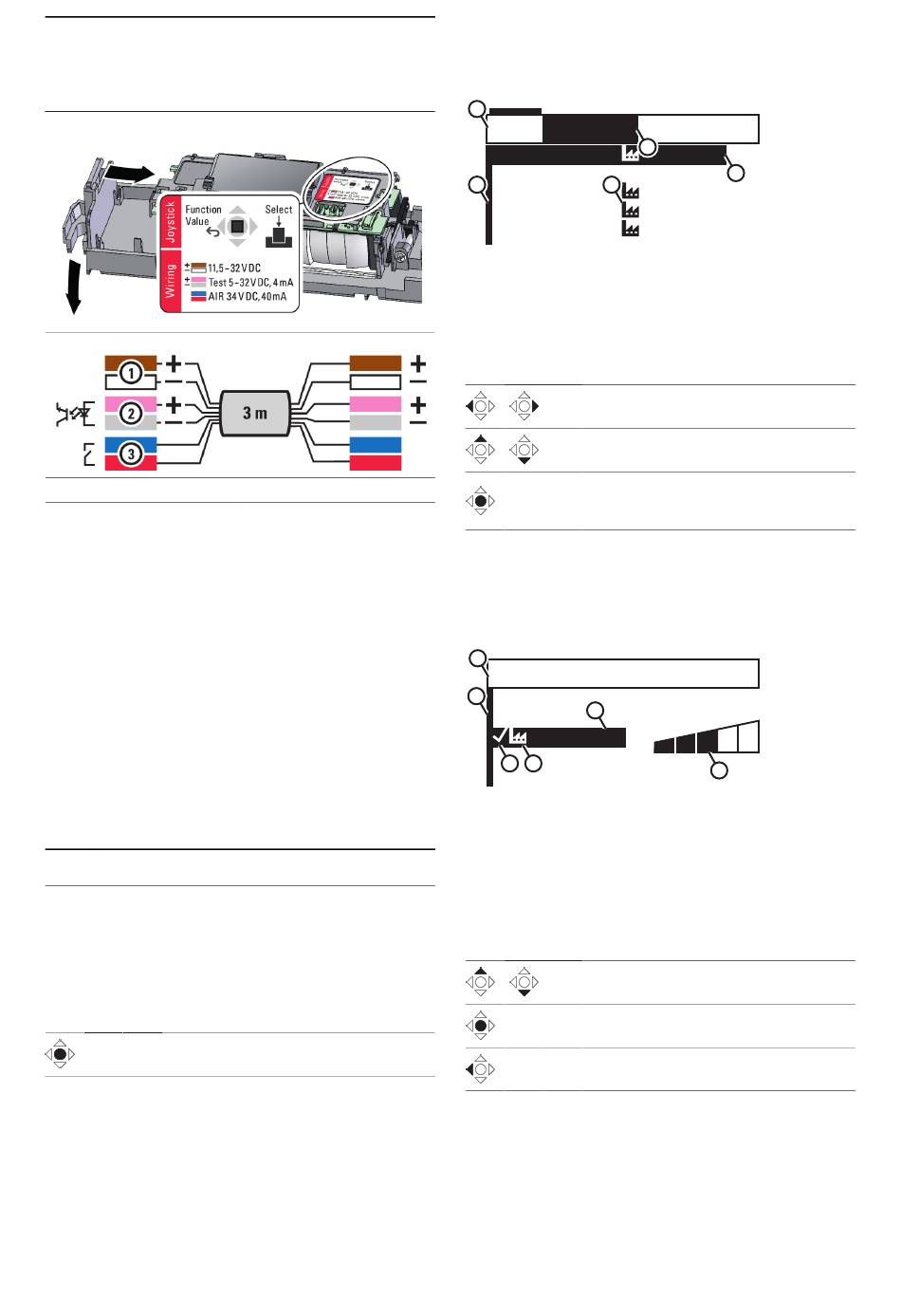

Elektrische aansluiting
1. Sluit de kabel op de deurbesturing aan zoals hieronder
afgebeeld.
2. Schakel de voedingsspanning van de deurbesturing in.
Sensor
1 Voedingsspanning, 11.5 – 32 V DC
2 Testingang, 5 – 32 V DC, max. 4 mA
3 Uitgang infrarood, max. 34 V DC / 24 V AC, max. 40 mA
Performance Level PLd
► Om het Performance-Level PLd, Cat. 2 conform
de norm EN ISO 13849-1 te bereiken, sluit u de
testingang aan (aderpaar "2").
4
Instellingen
4.1
Configuratie
4.1.1 Display en joystick bedienen
Op het display is de actuele sensorstatus te zien.
AIR toont de aanwezigheidsmelding, Radar toont
bewegingsmeldingen. Bij storingen wordt een
foutcode getoond. Druk op de joystick om de sensor te
configureren.
Joystick-actie in het statusvenster
Indrukken, om de configuratie te starten
4 | 12
Het display schakelt naar het menuvenster. Het
menuvenster toont de instelbare parameters verdeelt
deze in menugroepen. Naast de parameternaam is de
actueel ingestelde waarde weergegeven. Gebruik het
menuvenster om tussen de parameters te navigeren.
Menuvenster
Joystick-actie in het menuvenster
Deurbesturing
Druk op de joystick, om de waarde van de gekozen
parameter in te stellen. Het display schakelt naar het
waardevenster. Het waardevenster toont de instelbare
waarde van een parameter. Kies de gewenste waarde en/
of keer terug naar het menuvenster.
Waardevenster
Joystick-actie in het waardevenster
1
Exit
QuickSt.
Language
English
AIR field
AIR sensit.
normal
2
3
AIR freq.
F1
RAD field
medium
1 Menugroep
2 Parameter
3 Actueel ingestelde waarde
4 Keuze in de navigatie
Menugroep kiezen
Parameter kiezen
Waardevenster van de parameters weerge-
ven (configuratie beëindigen in menupunt
Exit)
1
AIR: Sensitivit.
high
2
medium
3
normal
low
4
very low
5
1 Getoonde parameter
2 Instelbare waarden
3 Gekozen waarde
4 Markering van de actueel ingestelde waarde
5 Markering van de fabrieksinstelling
6 Grafische verklaring van de gekozen waarde
Waarde kiezen
Waarde bevestigen
Terugkeren naar het menuvenster
DualSense S | © BBC Bircher | bircher.com | 24.04.2024
