Stappen

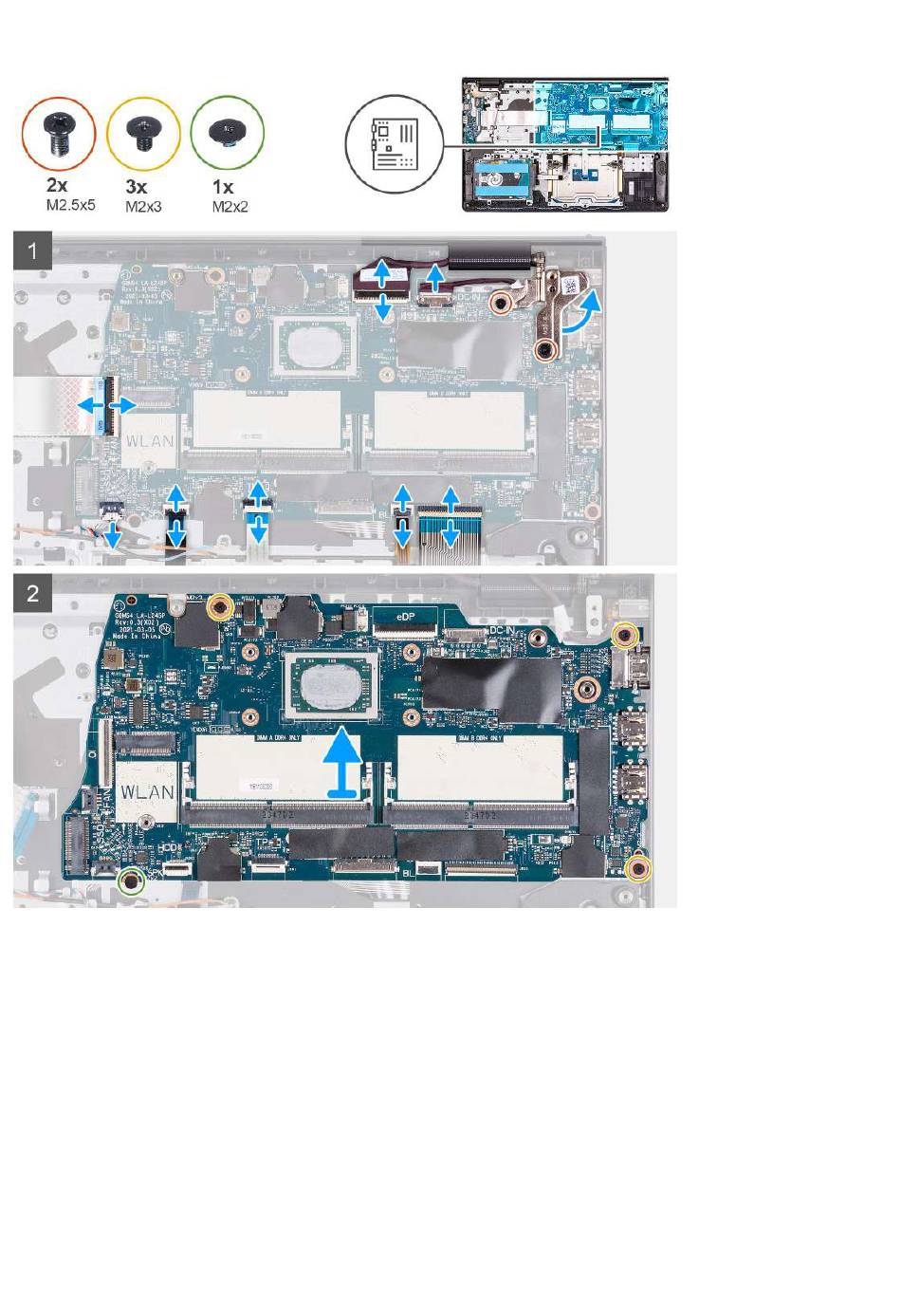

1. Verwijder de twee schroeven (M2.5x5) uit het rechterscharnier.
2. Vouw de rechterscharnier omhoog.
3. Koppel de volgende kabels los van de systeemkaart:
a. Luidsprekerkabel
b. Toetsenbord FFC
c. Kabel voor voedingsadapterpoort
d. Toetsenbordverlichting FFC
e. Toetsenbord FFC
f. Touchpad FFC
g. Harde schijf FFC
h. I/O-kaart FFC
4. Verwijder de drie schroeven (M2x3) waarmee de systeemkaart aan de palmsteun wordt bevestigd.
Onderdelen verwijderen en plaatsen
63
