4e4e5e
Halvering van de slaglengte van de kloofbeweging
Wanneer de houtblokken een diameter hebben van meer dan 30 cm maar een lengte van minder dan 33 cm,
kan de efficiëntie van de Hakki Pilke 43 Pro (rev B) houtkloofmachine worden opgevoerd door de beweging van
de kloofcilinder te beperken. De halve slag functie kan worden ingeschakeld door schakelaar J in figuur 10 in
stand I te zetten. Bij activering van een enkele kloofbeweging wordt het houtblok naar de vooraf ingestelde
waarde geduwd. NB! U kunt ook een enkele volledige kloofbeweging uitvoeren door de kloofknop ingedrukt te
houden tot de kloofbeweging is afgelopen of door de halve slag functie tijdelijk uit te schakelen.

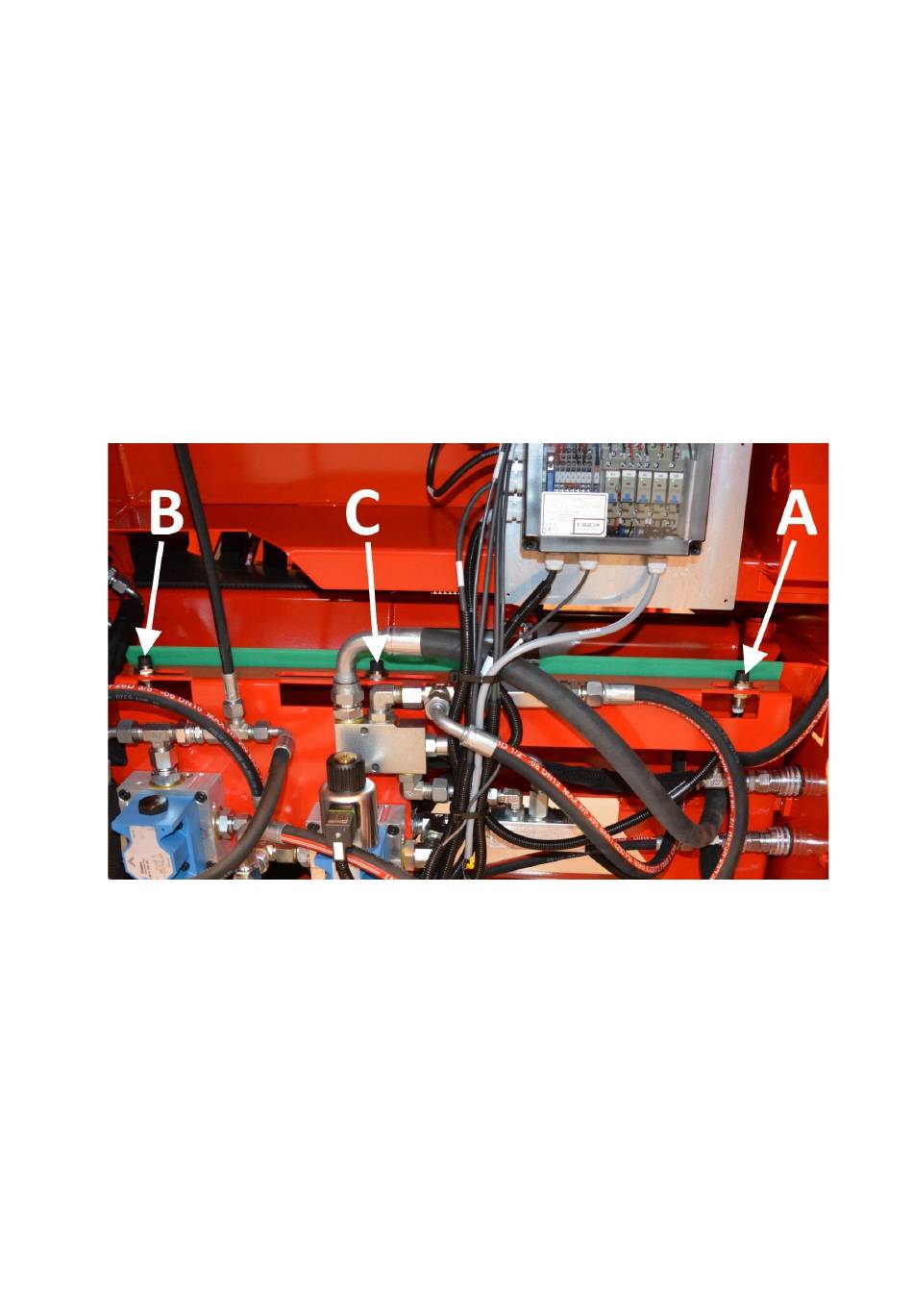

De lengte van de halve slag kan worden ingesteld met sensor C in figuur 23. Draai eerst de bevestigingsbout van
de sensor los, beweeg dan de sensor en draai de bout weer goed vast. Aangeraden wordt de sensor zo af te
regelen dat het houtblok nog net vast blijft zitten in het kloofmes en het volgende houtblok het kloven voltooit.
4.5.
De uitvoerband gebruiken
De uitvoerband kan horizontaal en verticaal worden bediend. De veiligheidszone voor de uitvoerband is 10
meter. Bij het bedienen van de machine is de maximaal toegestane hoek van de uitvoerband 40°. Het toerental
van de uitvoerband kan naar wens met regelaar B (afbeelding 10) worden aangepast. De houtklover is standaard
voorzien van een omkeerhendel voor de uitvoerband, zodat u een vastgelopen houtblok eenvoudig tussen de
transportband en scheidingsplaat C uit kunt halen door de transportband een klein stukje achterwaarts te laten
draaien. U kunt de transportband ook helemaal stoppen door bedieningshendel A (afbeelding 10) in de
middelste stand te zetten.
De spanning (en uitlijning) van de uitvoerband wordt aangepast met behulp van moeren A (2 stuks) door de
stelmoer losser te draaien aan de kant waar u de band wilt laten lopen.
Hakki Pilke 38 Pro
25 / 42
Afbeelding 25a.
Vertaling
Versie 5
