MONTAGEHINWEISE
Montage und Anschluss dürfen nur durch einen autorisierten Fachmann vorgenommen werden.
Der Benutzer muss darauf achten, dass die in seinem Wohnsitz geltenden Normen eingehalten
werden.
Dichtung Einbau:
Die Zur Verfügung gestellte Dichtung mit dem Gerät verhindert jede Infiltration im Möbel.
Das aufkleben muss mit großer Sorgfalt gemacht werden wie unterhalb in der entsprechende
Skizze.
Die Zur Verfügung gestellte Dichtung mit dem Gerät ermöglicht auch den Halt des Gerätes in der
Richtigen Position. Somit ist die Verwendung eines zweites Befestigungssystem nicht notwendig.
Einbau :
• Einbaudimensionen:
Ausschnittmaß
Breite
1060
• Der Abstand vom Ausschnitt bis zu einer Wand und/oder einem Möbelstück muss
mindestens 40 mm betragen.
• Dieses Gerät entspricht bezüglich des Schutzes gegen Feuergefahr dem Typ Y. Nur Geräte
dieses Typs dürfen einseitig an nebenstehende Hochschränke oder Wände eingebaut
werden. Achtung: von der anderen Seite dürfen keine Möbel oder Geräte höher sein
als die Kochmulde.
• Die Arbeitsplatte muss mit hitzebeständigem Kleber (75 °C) verarbeitet sein.
• Die Wandabschlussleisten müssen hitzebeständig sein.
• Das Kochfeld darf nicht über Herde ohne Lüfter, Geschirrspülern, Wasch- oder
Trockengeräten eingebaut werden.
• Um eine ausreichende Belüftung der Elektronik im Kochfeld zu erzielen, ist unter der Mulde
ein Luftspalt von 20 mm notwendig.
• Befindet sich unter dem Kochfeld eine Schublade, dürfen in der Schublade keine
brennbaren Gegenstände, z.B. Spraydosen, aufbewahrt werden.
• Zwischen dem Gerät und einer Dunstabzugshaube muss der vom Hersteller angegebene
Sicherheitsabstand eingehalten werden. Bei fehlenden Angaben muss dieser Abstand
mindestens 500 mm sein.
• Es muss sichergestellt werden, dass das Anschlusskabel des Kochfeldes nach dem
Einbau keinen mechanischen Belastungen, z.B. durch Schublade, ausgesetzt ist.
• Die Schnittflächen von Arbeitsplatten sollen mit speziellem Lack, Silikonkautschuk oder
Gießharz versiegelt werden, um ein Aufquellen durch Feuchtigkeit zu verhindern.
Beachten Sie, das mitgelieferte Dichtungsband sorgfältig aufzukleben.
• Das Kochfeld auf keinen Fall mit Silikon einkleben! Ein späterer zerstörungsfreier
Ausbau des Kochfeldes ist dann nicht mehr möglich.
• ACHTUNG: Benutzen Sie nur Schutzgitter, die vom Hersteller angeboten werden oder
von diesem für den Einsatz mit dem Kochfeld freigeben sind.
Falzmass
(flächenbündiger Einbau)
Tiefe
Breite
380
1116

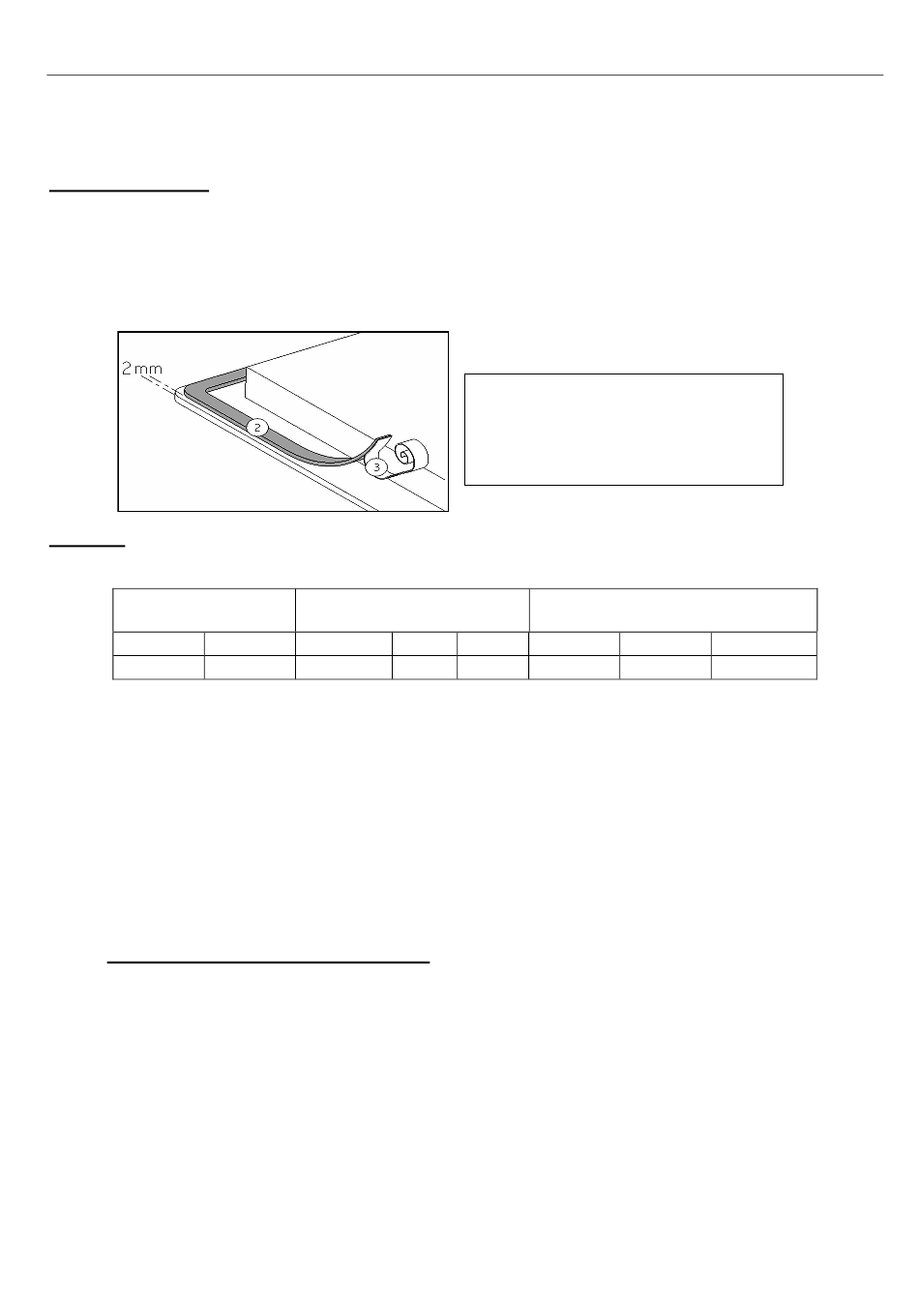

Die Dichtung (2) nach Abnehmen der
Schutzfolie (3) mit 2 mm Abstand
von der Außenkannte des Glases
aufkleben.
Tiefe Radius
Breite
406
8
1110
36
Glasmaß
Tiefe
Dicke
400
4
