Gebruiksaanwijzing
Inbouwthermostaat (-30 tot +30 °C)
Bestelnr. 2522214
Beoogd gebruik
De thermostaat is bedoeld voor de temperatuurbesturing (bijv. in combinatie met verwarmingen of koe-
lapparatuur) in de temperatuurzone van -30 ºC tot +30 ºC. Neem de veiligheids- en montageaanwijzingen
onvoorwaardelijk in acht. Dit product voldoet aan de wettelijke, nationale en Europese eisen. Alle voor-
komende bedrijfsnamen en productaanduidingen zijn handelsmerken van de betreffende eigenaren. Alle
rechten voorbehouden.
Omvang van de levering
•
Thermostaat met capillaire voeler
Meest recente gebruiksaanwijzing
Download de meest recente gebruiksaanwijzing via www.conrad.com/downloads of
scan de afgebeelde QR-code. Volg de aanwijzingen op de website.
Verklaring van tekens
Dit symbool waarschuwt voor gevaarlijke spanning die kan leiden tot persoonlijk letsel door
elektrische schokken.
Dit symbool waarschuwt voor gevaren die tot persoonlijk letsel kunnen leiden.
Veiligheidsinstructies
Lees de gebruiksaanwijzing aandachtig door en neem vooral de veiligheidsinformatie in
acht. Indien de veiligheidsinstructies en de aanwijzingen voor een juiste bediening in
deze gebruiksaanwijzing niet worden opgevolgd, aanvaarden wij geen verantwoordelijk-
heid voor hieruit resulterend persoonlijk letsel of materiële schade. In dergelijke gevallen
vervalt de aansprakelijkheid/garantie.
a) Algemene informatie
• Om redenen van veiligheid en toelating is het eigenmachtig ombouwen en/of wijzigen van het
apparaat niet toegestaan. Demonteer het daarom nooit.
• Stel het product niet bloot aan extreme temperaturen, sterke trillingen of zware mechanische
belastingen.
• Het product mag niet vochtig of nat worden en is enkel geschikt voor gebruik in droge en
gesloten binnenruimtes.
• Het product is geen speelgoed, houd het buiten bereik van kinderen!
• Laat het verpakkingsmateriaal niet rondslingeren, dit kan voor kinderen gevaarlijk speelgoed
zijn.
• In commerciële inrichtingen moeten de voorschriften ter voorkoming van ongevallen van de
brancheverenigingen voor elektrotechnische installaties en bedrijfsmiddelen te worden na-
geleefd!
b) Montage
• De installatie van het product dient uitsluitend te worden uitgevoerd door een erkend
vakman (bijv. elektricien) die vertrouwd is met de desbetreffende voorschriften (bijv.
KEMA)!
Door ondeskundig werken onder netspanning brengt u niet alleen uw eigen veiligheid,
maar ook die van anderen in gevaar!
Als u niet over de nodige vakkennis beschikt om zelf te monteren, laat dit dan aan een
vakman over.
• De thermostaat mag uitsluitend worden gemonteerd en gebruikt in een gesloten behuizing.
Uitsluitend de as voor de draaiknop mag naar buiten komen. Op de as moet de meegeleverde
draaiknop worden gemonteerd (of een andere geschikte draaiknop).
• De voorgeschreven veiligheidsafstanden tussen netspanning voerende delen (contacten van
de thermostaat resp. aansluitingen enz.) en aan te raken behuizingsdelen (het apparaat,
waarin de thermostaat wordt ingebouwd) moeten absoluut worden opgevolgd.
• Het apparaat, waarin de thermostaat moet worden ingebouwd, moet van de netspanning
en alle andere kabels/leidingen worden losgekoppeld. Haal de stekker uit de contactdoos.
Indien het apparaat niet over een netstekker beschikt, maar vast op de netspanning is aange-
sloten, moet u de betreffende zekeringenautomaat en de beveiligingsschakelaar uitschake-
len, zodat het stroomnet over alle polen wordt losgekoppeld.
Zorg dat het niet onbevoegd weer kan worden ingeschakeld, bijvoorbeeld met een waar-
schuwingsbordje.
Controleer de spanningsvrijheid met een geschikt meetapparaat (bijv. digitale multimeter).
• Condensatoren in het apparaat, waarin de thermostaat moet worden ingebouwd, kunnen ook
na het uitschakelen en loskoppelen van de netspanning nog lange tijd spanning voeren.
Er bestaat levensgevaar door een elektrische schok!
• Gebruik de thermostaat niet in ruimtes of onder ongunstige omstandigheden waarbij brand-ba-
re gassen, dampen of stofdeeltjes aanwezig zijn of aanwezig kunnen zijn! Explosiegevaar!
• Het aansluitvermogen van de thermostaat (zie „Technische gegevens") mag niet worden
overschreden.
• Let er tijdens het leggen van de capillaire buis en ook tijdens het aanbrengen van de voeler
op, dat noch de capillaire buis, noch de voeler geknikt, bekneld of op andere wijze wordt
beschadigd.
De capillaire buis en ook de voeler kunnen en mogen niet worden ingekort of afgesneden.
Draai geen schroeven e.d. door de voelerpunt.
Daardoor wordt de thermostaat onbruikbaar!

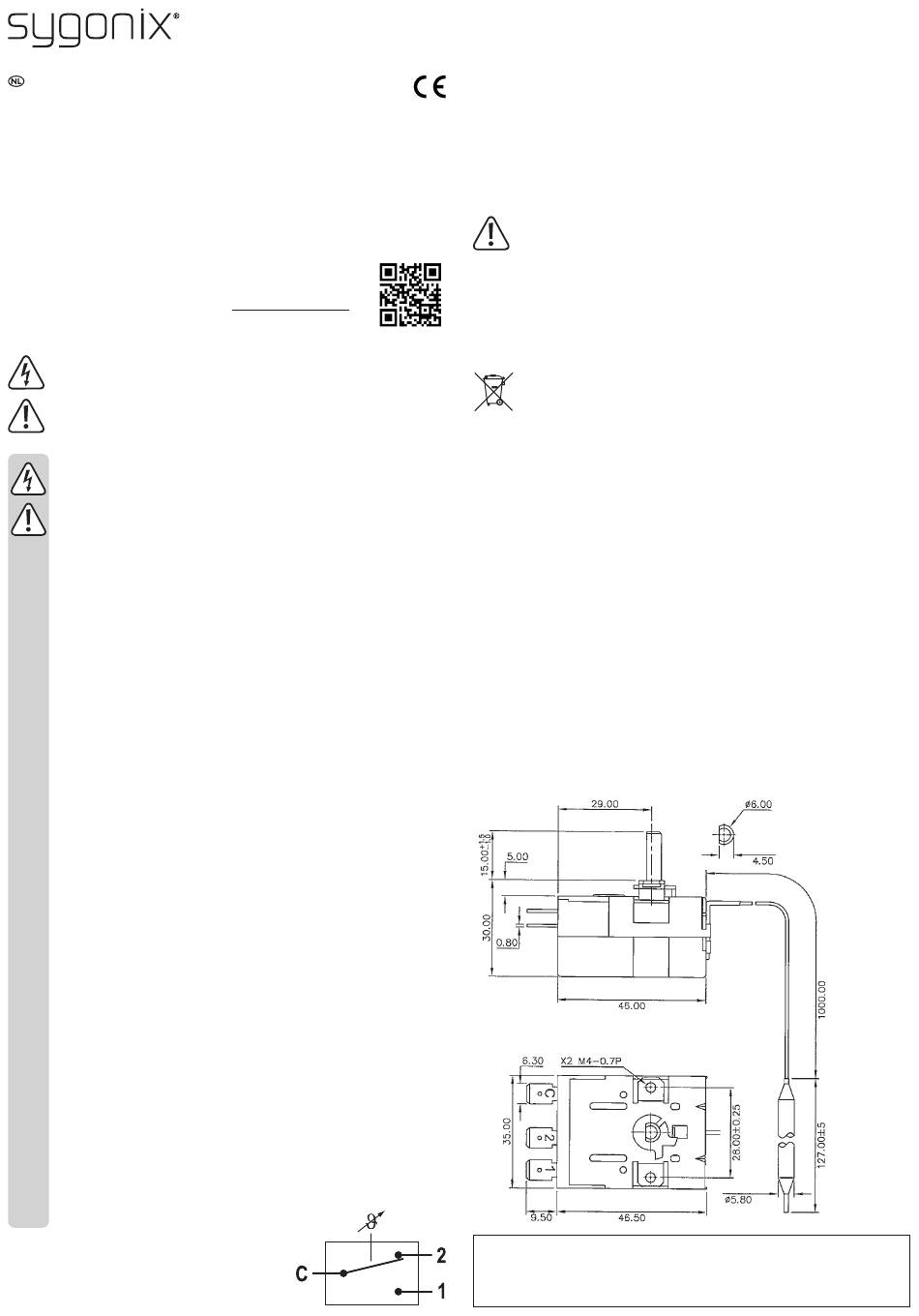

Monteren en aansluiten
De thermostaat is voorzien van 3 aansluitingen voor kabelklemmen,
let daarbij ook op het opschrift aan de onderkant van de thermostaat.
Laat, bij twijfel, de inbouw en aansluiting door een vakman uitvoeren.
•
Gebruiksaanwijzing
Werkwijze
In het lange capillaire buisje (en de voelerpunt), dat vast met de thermostaat is verbonden, bevindt zich een
vloeistof, die tijdens verwarming uitzet. In de thermostaat bevindt zich aan het uiteinde van het capilaire
buisje een zogenaamde drukdoos, die via de instel-as mechanisch wordt voorgespannen.
Een via het schakelcontact geactiveerde verwarming verhoogt bijv. de temperatuur, de vloeistof in de betref-
fende gemonteerde sensor wordt opgewarmd en zet zich daarbij uit.
Bij een bepaalde temperatuur onderbreekt de actuator aan de drukdoos het stroomcircuit.
De temperatuur daalt nu weer, de vloeistof in de capillaire buisjes trekt zich samen.
Bij een bepaalde temperatuur wordt nu het stroomcircuit weer gesloten en het proces wordt herhaald.
De temperatuur, bij welke de thermostaat het stroomcircuit onderbreekt, kan middels de instel-as worden
veranderd.
Omdat het hier om een elektronische regeling gaat, is bij deze thermostaat geen precieze instelling van een
bepaalde temperatuur mogelijk.
Door het omschakelcontact kan de regeling zowel in de koelrichting alsook in de verwarmrich-
ting geschieden, al naargelang van, welke contacten van de thermostaat voor de aansluiting
worden gebruikt (C + 2 resp. C + 1).
Onderhoud en reiniging
•
Gebruik in geen geval agressieve schoonmaakmiddelen, reinigingsalcohol of andere chemische oplos-
singen omdat deze schade aan de behuizing of storingen kunnen veroorzaken.
•
Reinig het product met een droog, pluisvrij doekje.
Verwijdering
Alle elektrische en elektronische apparatuur die op de Europese markt wordt gebracht, moet
met dit symbool zijn gemarkeerd. Dit symbool geeft aan dat dit apparaat aan het einde van
zijn levensduur gescheiden van het ongesorteerd gemeentelijk afval moet worden weggegooid.
Iedere bezitter van oude apparaten is verplicht om oude apparaten gescheiden van het onge-
sorteerd gemeentelijk afval af te voeren. Eindgebruikers zijn verplicht oude batterijen en accu's
die niet bij het oude apparaat zijn ingesloten, evenals lampen die op een niet-destructieve ma-
nier uit het oude toestel kunnen worden verwijderd, van het oude toestel te scheiden alvorens
ze in te leveren bij een inzamelpunt.
Distributeurs van elektrische en elektronische apparatuur zijn wettelijk verplicht om oude apparatuur gratis
terug te nemen. Conrad geeft u de volgende gratis inlevermogelijkheden (meer informatie op onze website):
•
in onze Conrad-filialen
•
in de door Conrad gemaakte inzamelpunten
•
in de inzamelpunten van de openbare afvalverwerkingsbedrijven of bij de terugnamesystemen die zijn
ingericht door fabrikanten en distributeurs in de zin van de ElektroG
Voor het verwijderen van persoonsgegevens op het te verwijderen oude apparaat is de eindgebruiker ver-
antwoordelijk.
Houd er rekening mee dat in landen buiten Duitsland andere verplichtingen kunnen gelden voor het inleve-
ren van oude apparaten en het recyclen van oude apparaten.
Technische gegevens
Contactbelastbaarheid ........................................... 250 V/AC, 50/60 Hz, 20 A
Regelbereik ........................................................... -30 °C tot +30 °C
Max. temperatuur voor voeler ................................ 36 °C
Max. temperatuur voor thermostaatbehuizingen ... 120 °C
Nauwkeurigheid ..................................................... ±2 °C
Schakelhysteresis (differentiaal) ............................ 4 ±2 °C
Lengte van het capillaire buisje ............................. ca. 1 m
Buigradius voor het capillaire buisje ...................... min. 5 mm
Dit is een publicatie van Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com). Alle rechten
incl. vertaling voorbehouden. Elke reproductie, ongeacht de methode, bijv. fotokopie, microverfilming of de registratie in
elektronische gegevensverwerkingssystemen vereist een voorafgaande schriftelijke toestemming van de uitgever. Nadruk,
ook gedeeltelijk, is verboden. De publicatie voldoet aan de technische stand ten tijde van het drukken.
Copyright 2023 by Conrad Electronic SE.
*2522214_v1_0823_02_dm_mh_nl
