1.
Zie de afmetingen zoals deze worden weergegeven wanneer u de montagebeugel installeert.
2.
Bepaal, wanneer u de achterste leidingen installeert, de positie van de leidingslang. Boor het leidinggat enigszins in een
aÁ opende helling naar buiten.

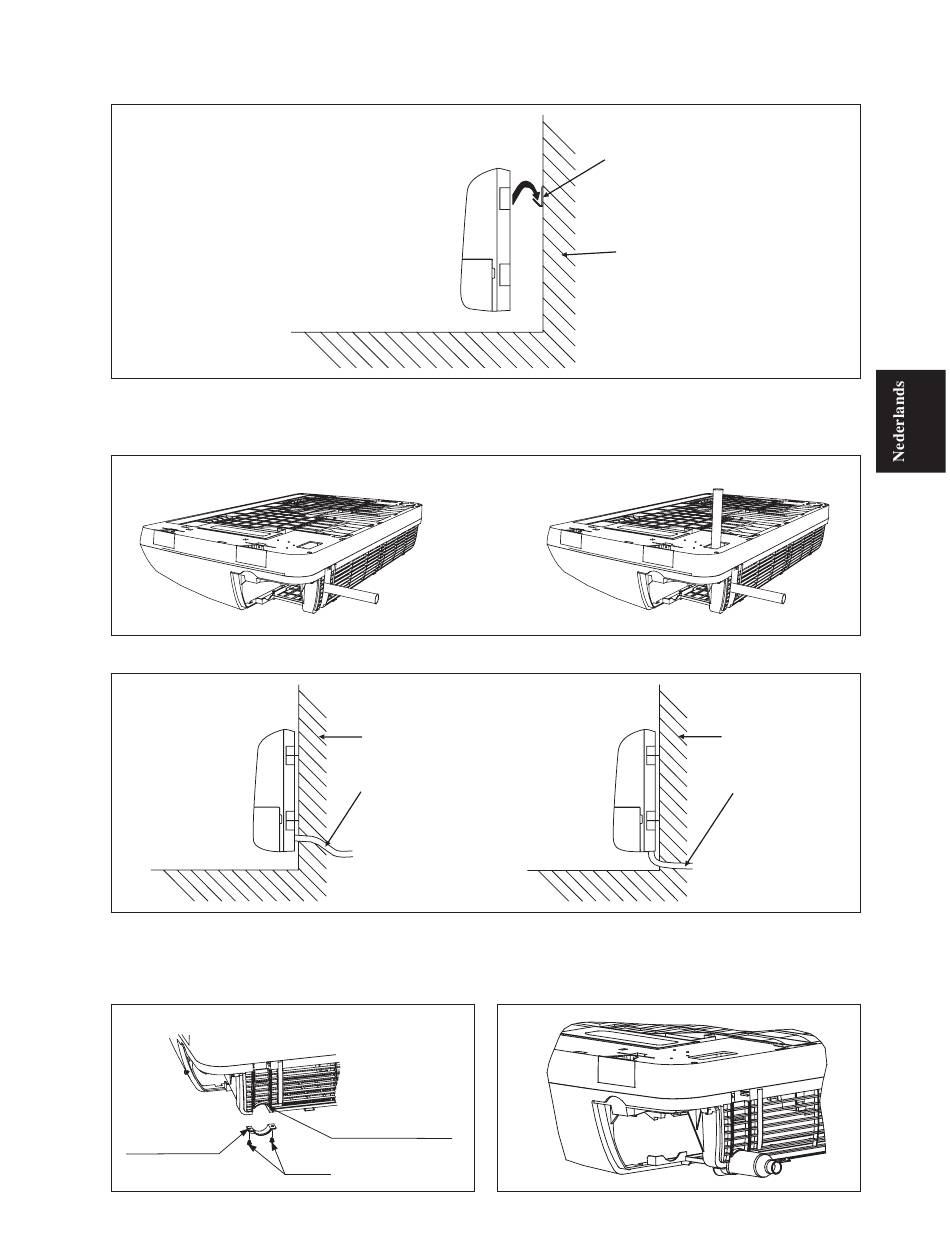

Installatie Leiding en Afvoerslang (Type Onder Plafond)
1.
De richting van de leiding kan op 2 manieren worden bepaald, zoals wordt afgebeeld.
2.
De afvoerslang werkt slechts in 1 richting.
Installatie Leiding en Afvoerslang (Type Vloerstaand)
Zo installeert u de Afvoerslang
1.
Verwijder de twee schroeven en de houder van de
afvoerleiding.
2.
Zaag een opening voor de afvoerslang.
Houder van
Afvoerslang
Schroeven
Haak de unit vast aan de
montagebeugel
OF
Leidingen achter en Afvoerslang
OF
Wand
Leidingen en Afvoerslang
3.
Opening voor afvoerslang
4-7
Montagebeugel
Wand
Bovenste leidingen
Plaats de afvoerslang op de V-vormige plek en zet vast met
de houder van de afvoerleiding en twee schroeven.
Achterste Leidingslang
Wand
Leidingen en Afvoerslang
