Universele led-vermogensopvoereenheid DIN-rail
Bij gebruik van meerdere dimmers of pakketuitbreidingen in een onderverde-
ling tussen de apparaten een afstand van 1 TE, ca. 18 mm aanhouden, om
oververhitting te voorkomen.
Bij gebruik van meerdere pakketuitbreidingen moet de minimale belasting van
de afzonderlijke pakketuitbreidingen bij elkaar worden opgeteld.
Let op de vereiste aderdiameters van de gemeenschappelijke lastkabel. Het
maximaal aansluitbare vermogen is de som van de afzonderlijke lasten van
dimmer en de aangesloten pakketuitbreidingen.
Per installatieautomaat 16 A maximaal 600 W LED- of compacte TL-lampen
aansluiten.
Bij aansluiting van trafo's de gegevens van de trafofabrikant opvolgen.
Onze dimmers en pakketuitbreidingen houden rekening met de uiteenlopende
elektronische eigenschappen van de meeste LED-lampen op de markt. Er kan
echter niet worden uitgesloten, dat in afzonderlijke gevallen de gewenste re-
sultaten niet worden bereikt.
￭
Let op klembare kabeldiameters van de aansluitklemmen (zie afbeelding 3).
￭
Uitbreidingspakket op DIN-rail vastklikken en volgens de aansluitvoorbeelden
aansluiten; dimmer met een pakketuitbreiding (zie afbeelding 1), dimmer met
meerdere pakketuitbreidingen (zie afbeelding 2).
Rekenvoorbeeld voor het benodigde aantal pakketuitbreidingen
P
L
P
D
82400122

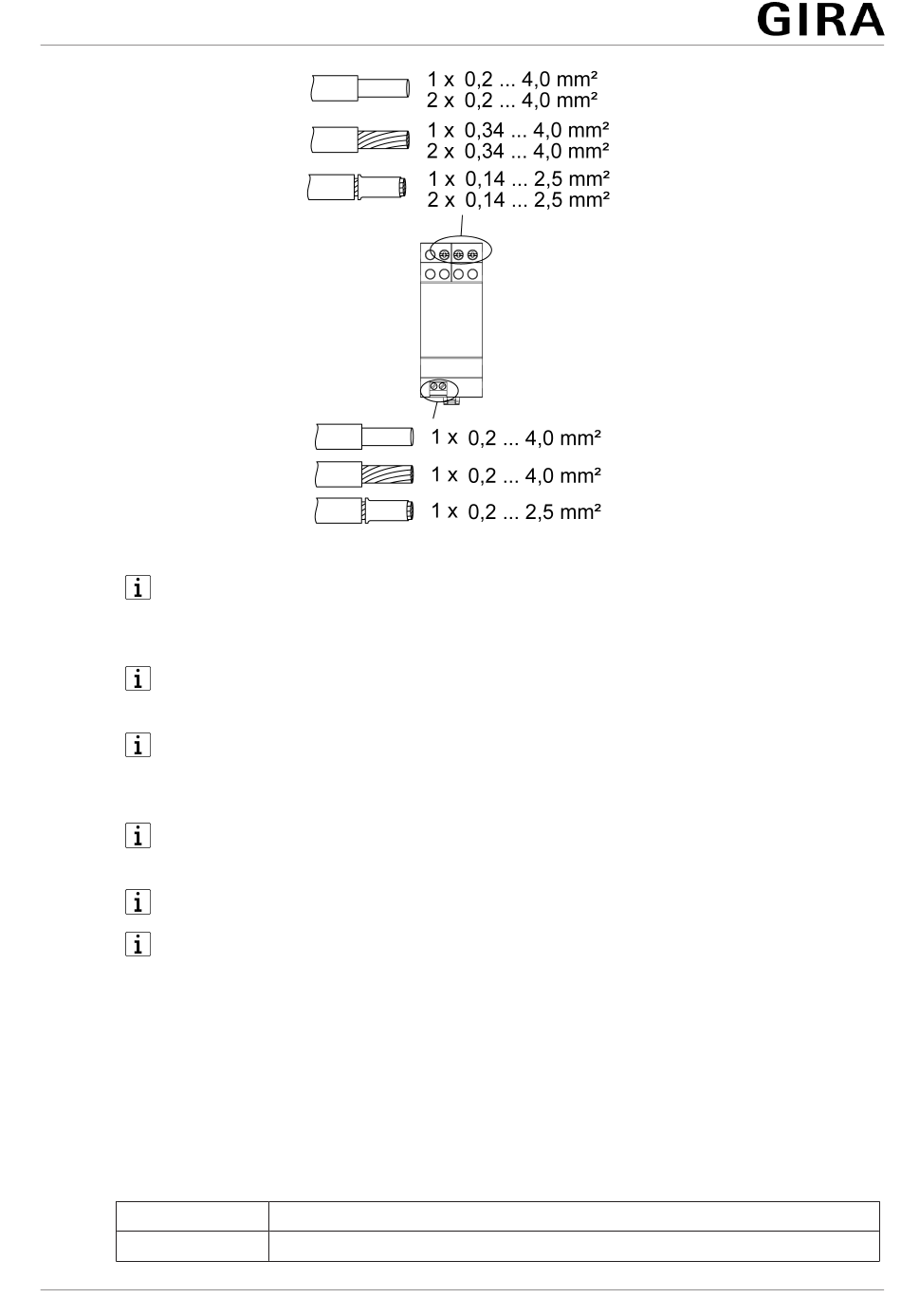

Afbeelding 3: Klembare leidingdoorsnedes
Te dimmen last, bijv. 1100 W
Max. last dimmer, bijv. 420 W
31.01.2024
6 / 10
