5.3.8 Leveringsomvang en montage inbouwset GL

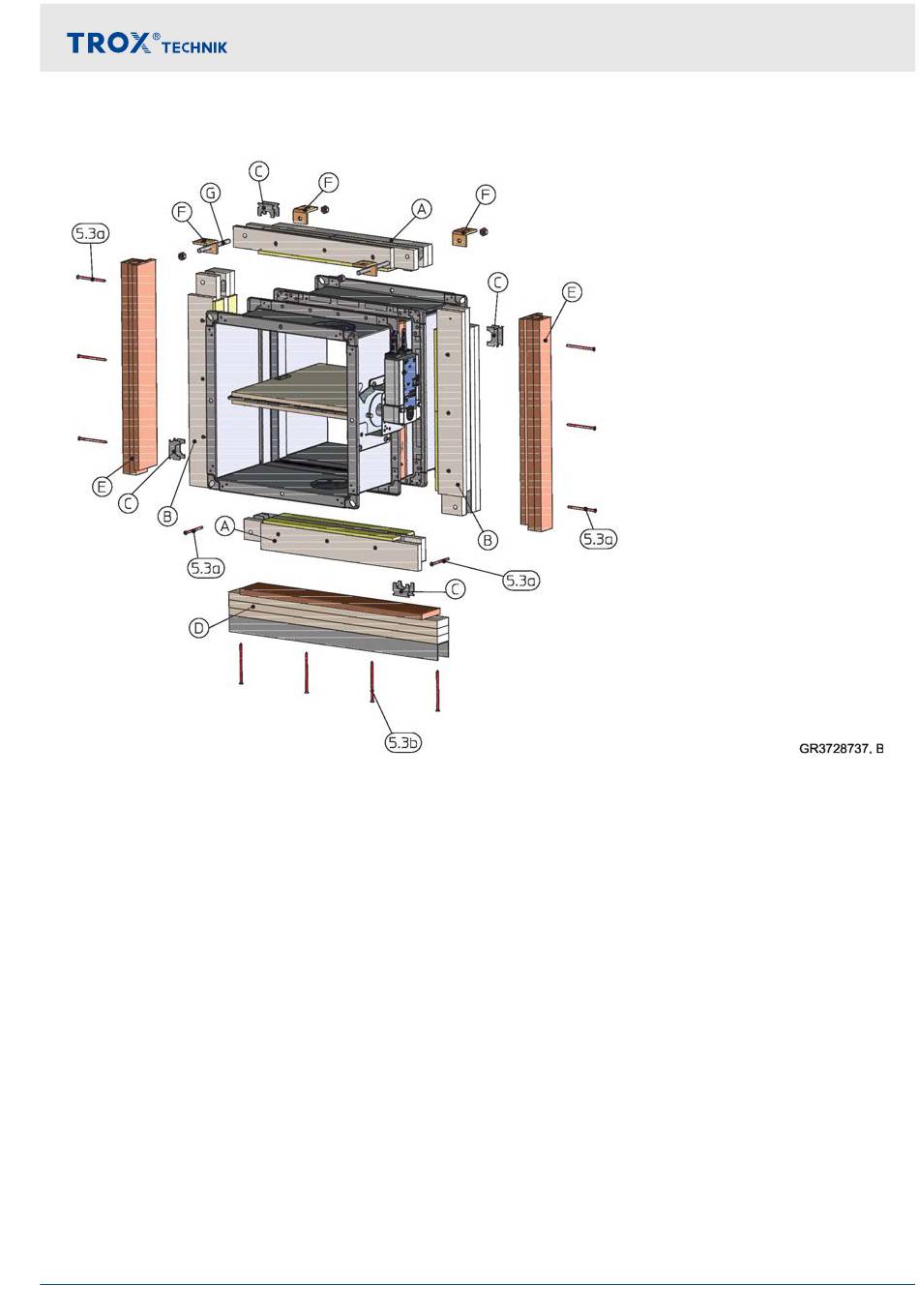

Afb. 50: Leveringsomvang inbouwset GL voor droge inbouw, getekend inbouwset GL100
2.12
Inbouwset GL, bestaande uit:
A
Inouwset B-deel (1 × boven, 1× onder)
B
Inbouwset H-deel (1 × rechts, 1× links)
C
Verbindingsgesp (8 stuks)
D
Platenpakket inclusief metalen profiel onder
(afhankelijk van wanddikte)
Beschikbare inbouwsets:
GL100 voor wanddikte 100 mm bij toepassing van 50 mm profielen
GL125 voor wanddikte 125 mm bij toepassing van 75 mm profielen
GL150 voor wanddikte 150 mm bij toepassing van 100 mm profielen
GL175 voor wanddikte 175 mm bij toepassing van 125 mm profielen
Andere wanddiktes op aanvraag.
Algemene montagehandleiding > Leveringsomvang en montage inbouwset GL
Brandklep Serie FK2-EU
E
Platenpakketen H-zijden (1 × rechts, 1× links,
afhankelijk van de wanddikte)
F
Hoekprofiel ca. 57 × 40 × 5 mm
G
Draadstang M10, lengte ca. 130 mm met moer
5.3a
Spaanplaatschroef 5 × 80 mm
5.3b
Spaanplaatschroef 5 × 100 mm
Inbouw
65
