De repeater(s) monteren en
vastzetten Voorwoord
De repeater is een modulaire zendontvanger die het draadloze
signaal doorgeeft. De repeater kan worden gevoed via Ethernet
(POE), door de BlokCam ®-batterij of een alternatieve 12-24
Vdc voeding.
Ter bescherming is het noodzakelijk alle ongebruikte poorten af
te sluiten met de bijgeleverde afsluitplug(s).
De installatie, hoeveelheid, montage, plaats, positie en
oriëntatie zijn afhankelijk van de vereiste configuratie.
Systemen met meerdere repeaters moeten in de juiste
serievolgorde worden aangesloten.
De laatste repeater in de serie is aangesloten op en wordt
gevoed via Ethernet door de POE-poorten van de Processor
(poorten 1 - 4).

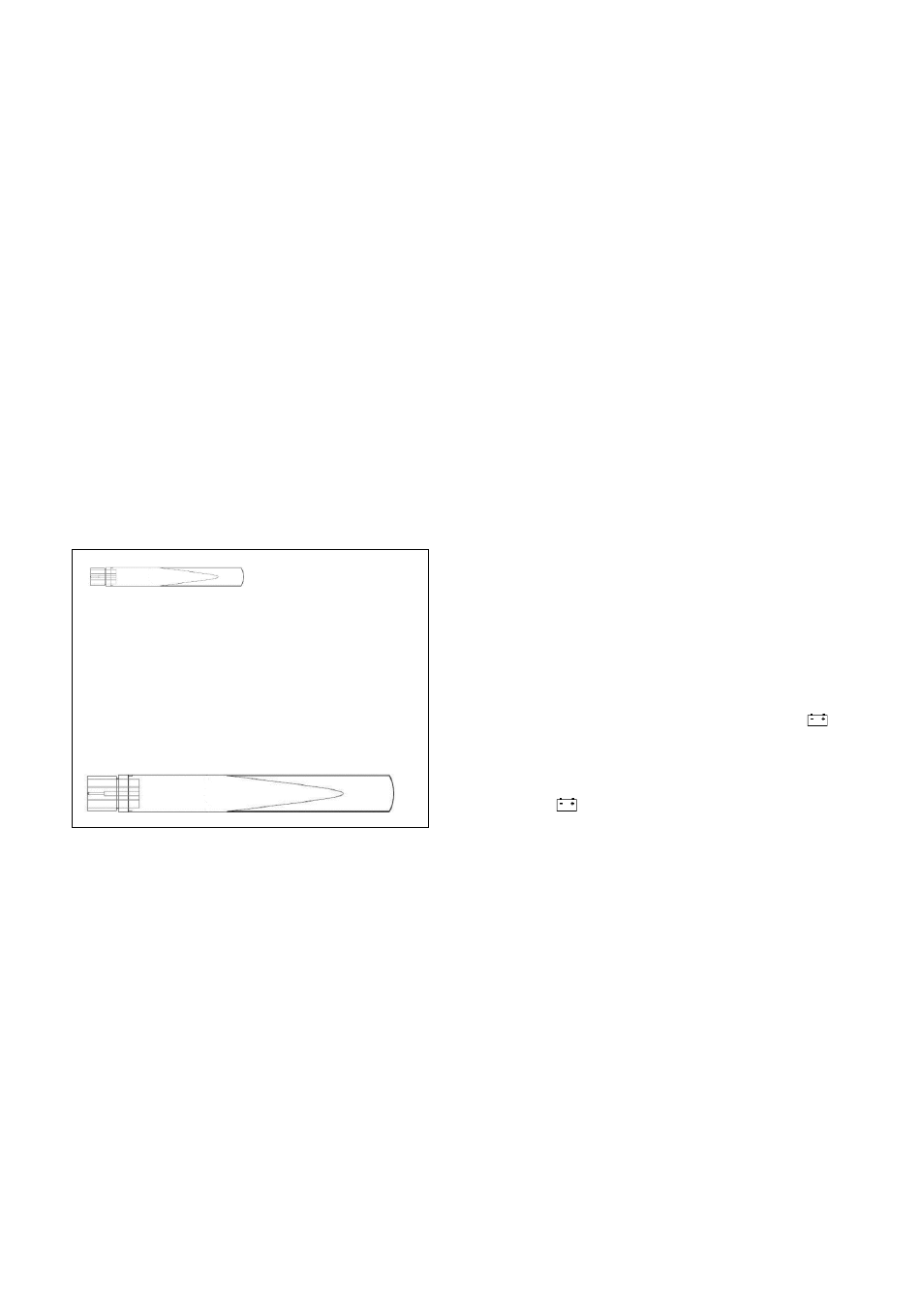

Houd u altijd aan de juiste uitlijning van de antenne. Eendenbek
antennes zijn omni-directioneel. Voor de beste prestaties moet
de oriëntatie tussen de zend- en ontvangstantennes parallel en
gealiëneerd (zonder afwijkingen) blijven, consistent en met een
directe zichtlijn. Omni-directionele antennes zenden geen
signaal uit vanuit het punt van de antenne.
Anticipeer de positie van de repeater en overweeg:
a.
de methode voor gegevensuitvoer, bedraad of
draadloos;
b.
de meest geschikte optie voor voeding;
c.
de aangrenzende punt-tot-punt-verhouding(en);
d.
de antenneconfiguratie;
e.
de bevestigingsmogelijkheden;
f.
de lengte van het trekkoord en de afstand tot een
stabiel punt;
g.
welke poorten afgesloten moeten worden;
h.
de dynamiek van het apparaat.
1. Bevestig
de
meest
kogelgewrichtbeugel, aan een vast en stabiel punt. Indien
de bijgeleverde beugels niet geschikt zijn, vraag dan advies
aan een erkende BlokCam ®-dealer.
2. Sluit
de
dubbele
contactdoos
bevestigingsbeugel met trekkoord aan op de RAM-
opzetbeugel met kogelgewricht.
3. Verbind het kogelscharnier dat aan de achterkant van de
repeater is bevestigd met de dubbele contactdoos van de
Ram-bevestigingsbeugel.
4. Sluit de snelkoppeling aan op de repeater.
BlokCam ® X2 Installatie- en Gebruikershandleiding V1.0.4
geschikte
RAM-opzetbeugel,
van
de
Ram-
Systeemnummer BC0480.13.80 - Aanwezig
5. Verbind het trekkoord van de dubbele contactdoosarm met de
snelkoppeling.
6. Pak een tweede trekkoord en bevestig deze aan een vast en
stabiel punt.
7. Bevestig het losse eind van het trekkoord aan de snelkoppeling.
8. Zet de snelkoppeling stevig vast.
9. Sluit de 1 x N-type haakse connector aan op een
antennepoort.
10. Sluit een 7dBi-antenne aan op elk van de poorten.
11. Zodra de optimale punt-tot-punt positie is bereikt, draait u de
Ram-opzetbeugels, antennes en N-type connector stevig
vast.
Indien nodig kunt u de bovenstaande stappen voor
het afhalen omgekeerd toepassen.
repeater(s) aansluiten en van stroom
voorzien (batterijvoeding)
1. Plaats 1 x Lan Poort afsluitplug in de LAN Port Socket.
2. Breng de BlokCam®-batterij aan volgens de instructies op
pagina 11.
Draadloos (alternatieve 12-24 Vdc voeding)
1. Plaats 1 x Lan Poort afsluitplug in de LAN Port Socket.
2. Verkrijg alle vereiste toestemmingen om een geschikte
toevoer aan te boren.
3. Sluit de voeding aan op de 12-24 Vdc Input Socket.
Bekabeld (voeding via Ethernet)
1. Bevestig 1 x Input Socket afsluitplug op de 12-24 v Input
Socket.
2. Sluit de bajonetfitting van de '75m giekkabel' aan op de LAN
Port Socket op de repeater.
3. Installeer de kabel van de repeater naar de voorziene
processor en zet hem vast met kabelbinders.
Uitgiftedatum 01/09/2019
De draadloze
