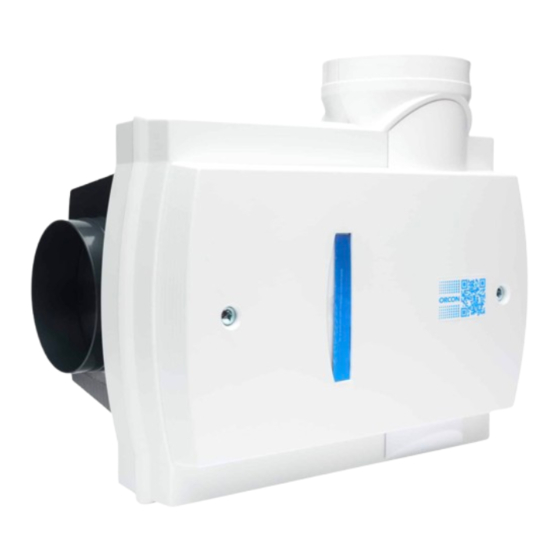

Orcon Compact-10 Handleiding Voor De Gebruiker

Verberg thumbnails Zie ook voor Compact-10:
Inhoudsopgave

Advertenties

Quick Links

Download deze handleiding
Handleiding voor de gebruiker
Compact-10 Woonhuisventilatie
Deze handleiding is bedoeld voor de gebruikers van het mechanisch ventilatiesysteem
van het type Compact-10. Deze handleiding bevat belangrijke informatie over de bedie-
ning en onderhoud van de woonhuisventilator, afstandsbediening en CO
sensor.
2
De handleiding voor de installateur is te vinden aan de achterkant van deze handleiding.
Deze handleiding hoort bij de uitvoering:
Compact-10RHB, Compact-10RHP
2

Advertenties

Inhoudsopgave
loading

Gerelateerde Handleidingen voor Orcon Compact-10

Samenvatting van Inhoud voor Orcon Compact-10

  • Pagina 1 Handleiding voor de gebruiker Compact-10 Woonhuisventilatie Deze handleiding is bedoeld voor de gebruikers van het mechanisch ventilatiesysteem van het type Compact-10. Deze handleiding bevat belangrijke informatie over de bedie- ning en onderhoud van de woonhuisventilator, afstandsbediening en CO sensor. De handleiding voor de installateur is te vinden aan de achterkant van deze handleiding.

  • Pagina 2: Inhoudsopgave

    Inhoudsopgave Geeft elektrische spanning aan. 1. Veiligheid blz. 3 1. Alleen een professionele installateur mag het 2. Uitvoeringen Compact10 blz. 4 toestel installeren, aansluiten, in bedrijfstellen en 3. Installeren van de woonhuisventilator blz. 5 onderhoud uitvoeren tenzij anders aangegeven in dit 4.

  • Pagina 3: Uitvoeringen Compact10

    Het is belangrijk dat er steeds een De Compact-10 is leverbaar in verschillende uitvoeringen. voldoende gedimensioneerde buitenluchttoevoer Zie onderstaande tabel voorzien is voor het (open) verbrandingstoestel.

  • Pagina 4: Installeren Van De Compact-10 Woonhuisventilator

    3. Monteer het Compact-10 toestel aan een wand of Compact-10 RHP De Compact-10RHP is een toestel voorzien van een plafond met voldoende massa (200 kg/m 4. Monteer het kruisstuk. netsnoer met een perilex stekker. Hiermee is het mogelijk 5. Monteer een geluiddemper van minimaal 1 meter.
  • Pagina 5 Montage afstandsbediening RF De afstandsbediening is te openen via de drukknop (zie figuur 6) aan de onderzijde. Het wandframe kan hierna Fig. 1 Achteraanzicht Compact-10 worden gemonteerd met de 2 meegeleverde schroeven en pluggen of worden geplakt, Let op: de markering “UP”...
  • Pagina 6 Fig. 2 Zijaanzichten Fig. 4 Vooraanzicht Fig. 3 Bovenaanzicht Fig. 5 Onderaanzicht...

  • Pagina 7: Elektrische Installatie

    Overzicht functies DIP switches Positie batterij Opties DIP switch Tabel curve snelheden A Wandframe Tabel curve snelheden B 15 minuten nadraaitijd vochtsensor 30 minuten nadraaitijd vochtsensor Bovendeel Drukknop openen bediening Fig. 6 Exploded view Afstandsbediening 15RF 4. Elektrische installatie Overzicht kleurcodering bedrading voeding 230V netvoeding 230V voeding ventilator PWM Regeling ventilator...
  • Pagina 8 Elektrische aansluiting woonhuisventilator De Compact-10 is voorzien van een snoer met een randaarde stekker voor de elektrische aansluiting. Het toestel is te schakelen in vier standen en is voorzien van een timerfunctie en automatische stand. Het toestel is niet geschikt voor draaistroom.

  • Pagina 9: Inregelen Luchthoeveelheid

    6. Stel m.b.v. de dipswitch schakelaars het systeem af op de juiste totaalcapaciteit. 4. Meet de totale luchthoeveelheid op de Orcon afvoer- ventielen en regel waar nodig bij. 7. Regel de afvoerventielen in op het juiste debiet per ruimte.
  • Pagina 10 Tabel curve Lucht- Opgenomen Stand DIP switch schakelaar Druk snelheden a opbrengst vermogen Instelling [Pa] [Watt] (Nummer) Afwezig *Laag Laag Midden Midden Midden Midden Midden Midden Midden Midden Hoog Hoog Hoog Hoog Tabel A - De keuze voor tabel A of B bepaald u door DIP switch 7 aan of uit te zetten...
  • Pagina 11 Tabel curve Lucht- Opgenomen Stand DIP switch schakelaar Druk snelheden b opbrengst vermogen Instelling [Pa] [Watt] (Nummer) Afwezig *Laag Laag Midden Midden Midden Midden Hoog Hoog Hoog Hoog Hoog Hoog Hoog Hoog Tabel B - De keuze voor tabel A of B bepaald u door DIP switch 7 aan of uit te zetten...

  • Pagina 12: Configuratie En Aanmelden

    6. Configuratie en aanmelden Tabel 3 Dipswitch functie 7 en 8 Opties DIP switch De Compact-10 is voorzien van een ontvanger printplaat op de motorplaat. Een afstandsbediening en/ of een Tabel curve snelheden A sensor(en) dienen op de ontvanger printplaat aan- Tabel curve snelheden B gemeld te worden.
  • Pagina 13 In totaal kunnen er tot 20 componenten worden gekoppeld met het toestel (Compact-10RHB en Aanmelden CO sensor Neem de stekker van de Compact-10 voor 5 seconden Compact-10RHP). Hierbij kunnen er extra afstandsbedie- ningen worden besteld. uit het stopcontact. Plaats daarna de stekker terug in het stopcontact.

  • Pagina 14: Service En Onderhoud

    2 jaar de inleerstand en kan gekoppeld worden met compo- Ventilator waaier 2 jaar nenten. Vochtsensor 2 jaar Ventielen en roosters 2 jaar Kanalen 4 jaar Toestel onderhoud Het onderhoud dient te geschieden (met span- ning van de Compact-10 uitgeschakeld).
  • Pagina 15 (De-)montage voorkap (De-)montage motorplaat Neem de stekker uit de wandcontactdoos. De voorkap Nadat de voorkap verwijderd is kan de motorplaat worden van het toestel kan worden verwijderd door de 2 schroeven uitgenomen door de 2 klikkers naar binnen te drukken (pijlen fig.
  • Pagina 16 LED repeterend 1x groen knippert, dan functioneert het toestel normaal. Wanneer de LED repeterend 2x groen knippert bevindt de Compact-10 zich in stand 2 of 3 als gevolg van een verhoogd vocht percentage. Als de LED repeterend 3x groen knippert, dan bevindt de Compact- 10...

  • Pagina 17: Technische Gegevens

    8. Technische gegevens Tabel 5 Overzicht Scenario weergave op toestel Indicatie toestel groen: Functie (melding) Normaal bedrijf, geen 1x groen knipperen vocht, CO of timer vraag 2x groen knipperen Vocht scenario actief Compact-10RHB scenario actief 200-240V enkelfase, 50Hz Voedingsspanning 3x groen knipperen (Externe CO sensor) Opgenomen stroom...
  • Pagina 18 Afstandsbediening 15RF Compact-10RHP Voedingsspanning 230 V 50 Hz Temperatuur klasse 200-240V Voedingsspanning enkelfase, 50Hz Afmetingen 1,2 Watt Opgenomen stroom 0,80 A Gewicht Max. opgenomen RF frequentie 92 x 92 x 23 mm 83 W vermogen Min/Max Omgevings- 0-40°C temperatuur Minimum omgevings- -10°C 0-90% Niet condenserend temperatuur...

  • Pagina 19: Garantie

    9. Garantie Groupe Atlantic Nederland BV verleent standaard twee jaar garantie op de ventilator. De garantietermijn gaat in op de productiedatum. De garantie vervalt, indien: • De installatie niet volgens de geldende voorschriften is uitgevoerd; • De gebreken zijn ontstaan door verkeerde aansluiting, ondeskundig gebruik, of vervuiling van de ventilator en toebehoren;...

  • Pagina 20: Eg-Verklaring Van Overeenstemming

    10. EG-verklaring van overeenstem- Voldoet aan de bepalingen gesteld in de richtlijnen | Répond aux exigences des directives | Entspricht den ming Anforderungen in den Richtlinien | Complies with the requirements stated in the directives: • Richtlijn 2014/53/EU (RED) EG-Verklaring van overeenstemming | Déclaration de •...
  • Pagina 21 EN 55014-1:2017 Voldoet aan de geharmoniseerde Europese normen | • EN 55014-2:2015 Répond aux normes Européennes • harmonisées | Entspricht den harmonisierten europäi- • EN 61000-3-2:2019 schen Normen | Complies with • EN 61000-3-3:2013 EN 55014-1:2007 the harmonized European standard: •...

  • Pagina 22: Installatie Rapport Installateur

    11. Installatie rapport Installateur Installatie rapport Dipswitch Instelling Datum: aan/uit Adres: aan/uit Plaats: aan/uit Type Project: aan/uit Woning type: aan/uit Opdrachtgever: aan/uit Geïnstalleerd door: Gemeten door: aan/uit Type toestel: aan/uit Serienummer: *Omcirkel instelling van toepassing...
  • Pagina 23 Ruimte/ventiel Stand op toestel Vereist [m Gemeten m Instelling MKL Ventiel (1-6) Keuken Toilet Badkamer...

  • Pagina 24: Compact-10 Woonhuisventilatie

    Compact-10 Woonhuisventilatie Deze handleiding is bedoeld voor de gebruikers en de installateurs van het mechanisch ventilatiesysteem van het type Compact-10. De handleiding bevat belangrijke informatie over de installatie en configuratie van de woon- huisventilator. De handleiding voor de gebruiker is te vinden aan de achterzijde van deze handleiding.

  • Pagina 25: Algemene Introductie

    Inhoudsopgave verplicht in nieuwe huizen. U en uw woning hebben frisse lucht nodig! Even een raampje openzetten is niet voldoende. Op het moment dat uw het raam sluit is de 1. Algemene introductie blz. 1 2. Hoe werkt het ventilatie systeem blz.

  • Pagina 26: Bedienen Van Het Systeem

    Bij het ontwerpen van het systeem is ervan uitgegaan dat de Compact-10, 24 uur per dag in bedrijf is. Het toestel is uitgevoerd met een zeer energiezuinige gelijkstroommotor om zo zuinig mogelijk met energie om te gaan.
  • Pagina 27 A. Een centraal geplaatste Compact-10 woonhuisventi- lator met vochtsensor. B. (Zelfregelende) roosters in de ramen, kozijnen of schuifpui, voor de aanvoer van frisse buitenlucht. C. Kanalen systeem voor de afvoer van de vervuilde luchtnaar de Compact-10 D. Afstandsbediening, CV-3 schakelaar (Compact-...
  • Pagina 28 Werking afstandsbediening Naast de 4 standen beschikt deze bediening ook over De bediening van uw toestel beschikt over 6 knoppen in een intelligente vocht- en CO detectie (CO versie). de tabel hieronder worden de functies van deze knop- Deze wordt geactiveerd in de automatische stand. pen uitgelegd.
  • Pagina 29 15 min of 30 min (instelbaar). Daarna fisch signaal aan de Compact-10 om meer of minder af te zuigen uit keuken, badkamer en toilet. Hierdoor wordt er keert de Compact- 10 terug in de automatische modus.
  • Pagina 30 Compact-10 ventilatiebox. Wanneer het toestel is ingesteld Wanneer de CO bedieningssensor zich in deze modus op de automatische modus, dan reageert de Compact-10 op het hoogste CO niveau (luchtkwaliteit in een verblijfs- bevindt zal de ventilator volgens de standaard behoefte ventileren.

  • Pagina 31: Onderhoud

    4. Onderhoud Onderhoud afstandsbediening Verwijder regelmatig het stof van de afstandsbediening met Onderhoud systeem een droge stofdoek, niet nat! De bewoner dient er op toe te zien dat de ventilator 1x per 2 jaar door de installateur wordt gecontroleerd, en indien Het vervangen van de batterij nodig, gereinigd.
  • Pagina 32 Onderhoud CO sensor Positie batterij De CO sensor(en) hebben gedurende de levensduur geen onderhoud nodig. De werking kan echter worden verstoord door vervuiling van de luchtsleuven. Verwijder daarom regel- matig het stof met een droge doek van de behuizing. Wandframe Bovendeel Drukknop openen bediening Fig.
  • Pagina 33 Demontage en verwijderen Aan het einde van de levensduur van de Groupe Atlantic Nederland BV verleent standaard twee jaar Compact-10 is de gebruiker verantwoordelijk voor een veilige demontage van de woonhuis- garantie op de ventilator. De garantietermijn gaat in op de productiedatum.
