4 Apparaatinstallatie
4.4 Hardwarestructuur
4.4.1
TTY-interface
NL-19
2. Schuif de kap (1) en de kunststof stop (3) over de kabel (2).
3. Steek de vrijgelegde kabel (5) door de stopbus (6).
4. Vouw de kabelafscherming (4) terug over de onderkant van de kunststof stop (3)
(over circa 10 mm).
5. Klem de aders van de kabel vast.
6. Schroef de wartelmoerkap (1) vast.
7. Bevestig de stopbus (6) inclusief O-ring (7) met behulp van een contramoer (in de
opening in de behuizing).
LET OP
Er kan materiële schade worden toegebracht.
Controleer regelmatig of de schroefverbinding nog goed vastzit, en draai hem zo
nodig aan.

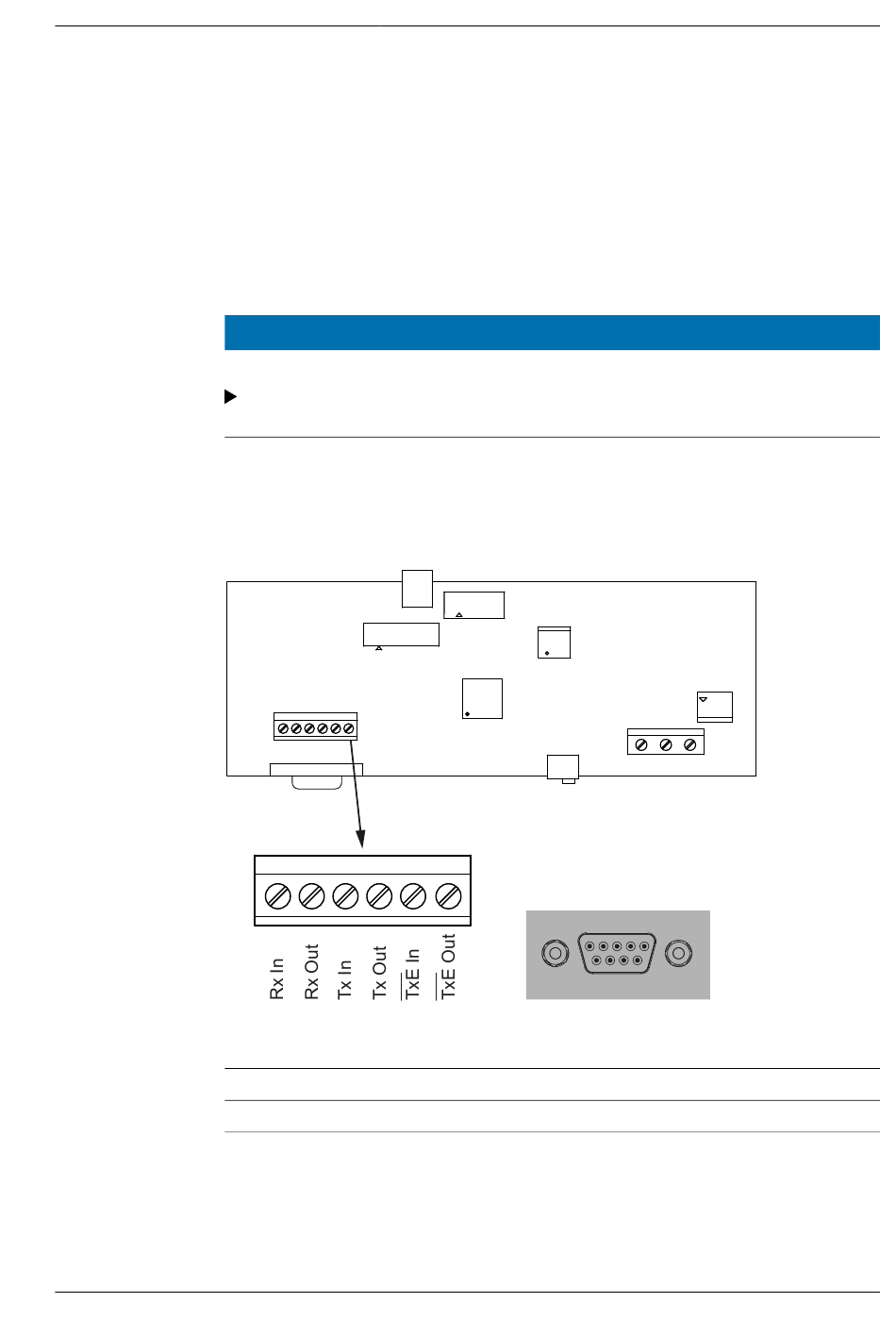

In het apparaat zit standaard een Current Loop-interface (stroomlus) ingebouwd.
TTY
Com 1
1
2
3
4
Externe aansluiting
Schakelkastbehuizing
Tafelbehuizing
LOCK
5
6
9
9-polige D-Sub bus (male)
5-polige insteekklem
Extern display PR 5110/60, ../70
+ 12 V= – PE
1
Minebea Intec
