Drukbelastings-weegcel PR 6201
5.2
Weegcel uitlijnen
NL-32
De weegcellen moeten in ruststand altijd loodrecht worden ingebouwd.
Kleine afwijkingen kunnen al tot onverwachte effecten leiden.
Wanneer de inbouwsets PR 6001/.. worden gebruikt, wordt door de juiste positie van de
afstelinkepingen gegarandeerd dat de weegcel loodrecht en niet schuin zit.
Wanneer de weegcel (onbedoeld) scheef wordt ingebouwd, verandert zijn karakteristiek.
Dit mag nooit elektrisch worden gecompenseerd (bijv. door weerstanden in de
aansluitkast). In plaats daarvan moeten alle weegcellen zorgvuldig worden uitgelijnd, zie
afbeelding.
Om de exacte loodrechte uitlijning te vergemakkelijken, is de inbouwset PR 6001/..
uitgerust met een montagehulp.

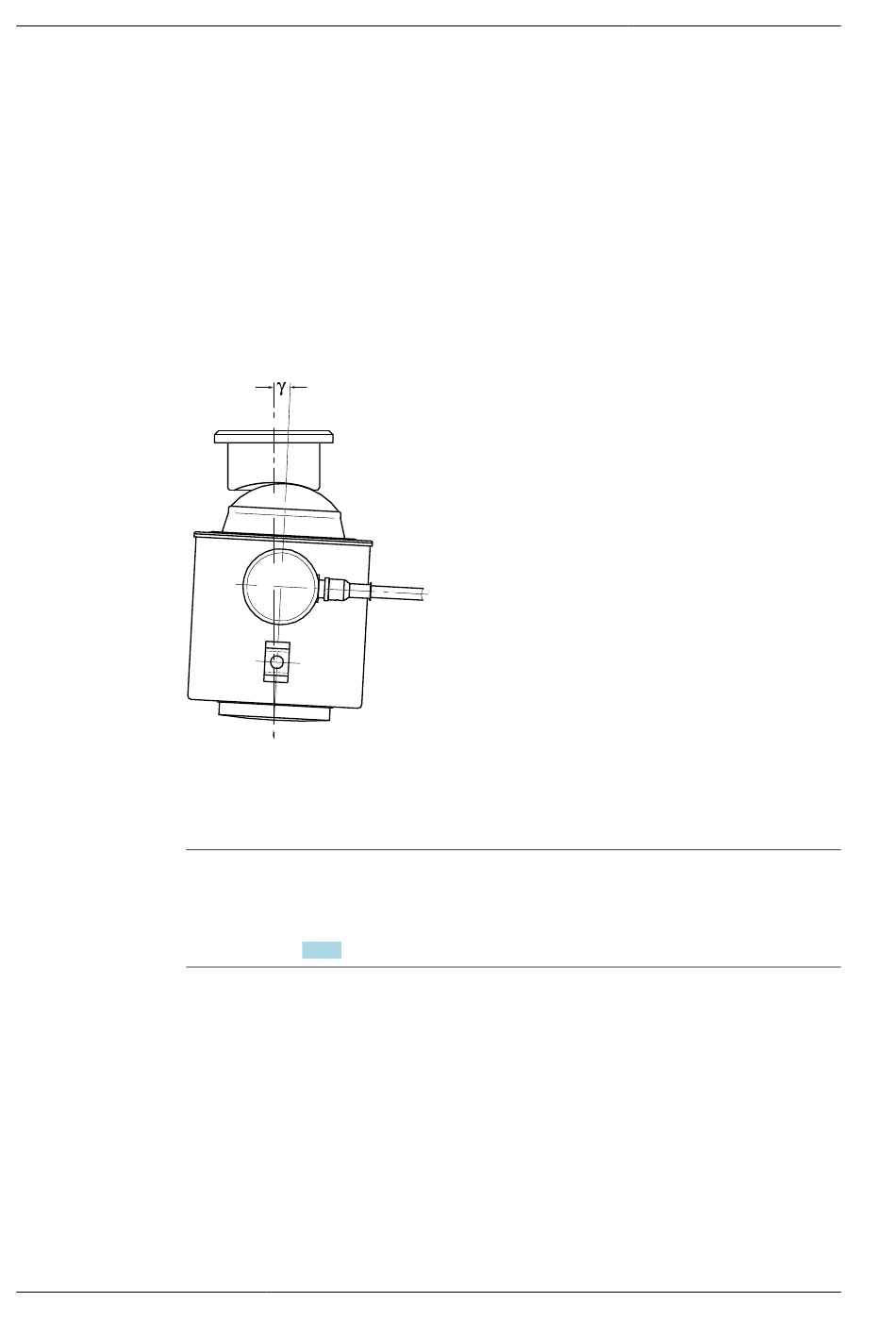

γ ≤1°
De maximaal toegestane schuine stand moet absoluut in acht worden genomen om de
meetnauwkeurigheid niet te sterk te beïnvloeden (zie afbeelding).
Opmerking:
Materiaaleigenschappen en vormgeving van de weegcellen en drukschijven zijn
optimaal op elkaar afgestemd. Absoluut drukschijven van Minebea Intec gebruiken, zie
ook paragraaf 11.2.2.
Werkwijze:
-
Weegobject met jack-up of geschikte hefinrichting ca. 5 mm heffen.
-
De positie van de weegcel met behulp van de draagring op de onderste drukschijf
corrigeren.
-
Weegobject weer op de inbouwset neerzetten en erop letten dat de weegcel
loodrecht staat en de weegcelkop precies midden in de drukschijf is gepositioneerd.
-
Juiste positie van de afstelinkepingen controleren.
