4.5.1.4 - Aansluiting op de PV-functie
Deze functie maakt het
mogelijk dat het apparaat in
de automatische
productiemodus werkt, wat
betekent dat het de energie
geproduceerd door de PV-
functie zal gebruiken om
zowel de warmtepomp als de
elektrische back-up van
stroom te voorzien, en om het
water in de tank te verwarmen.

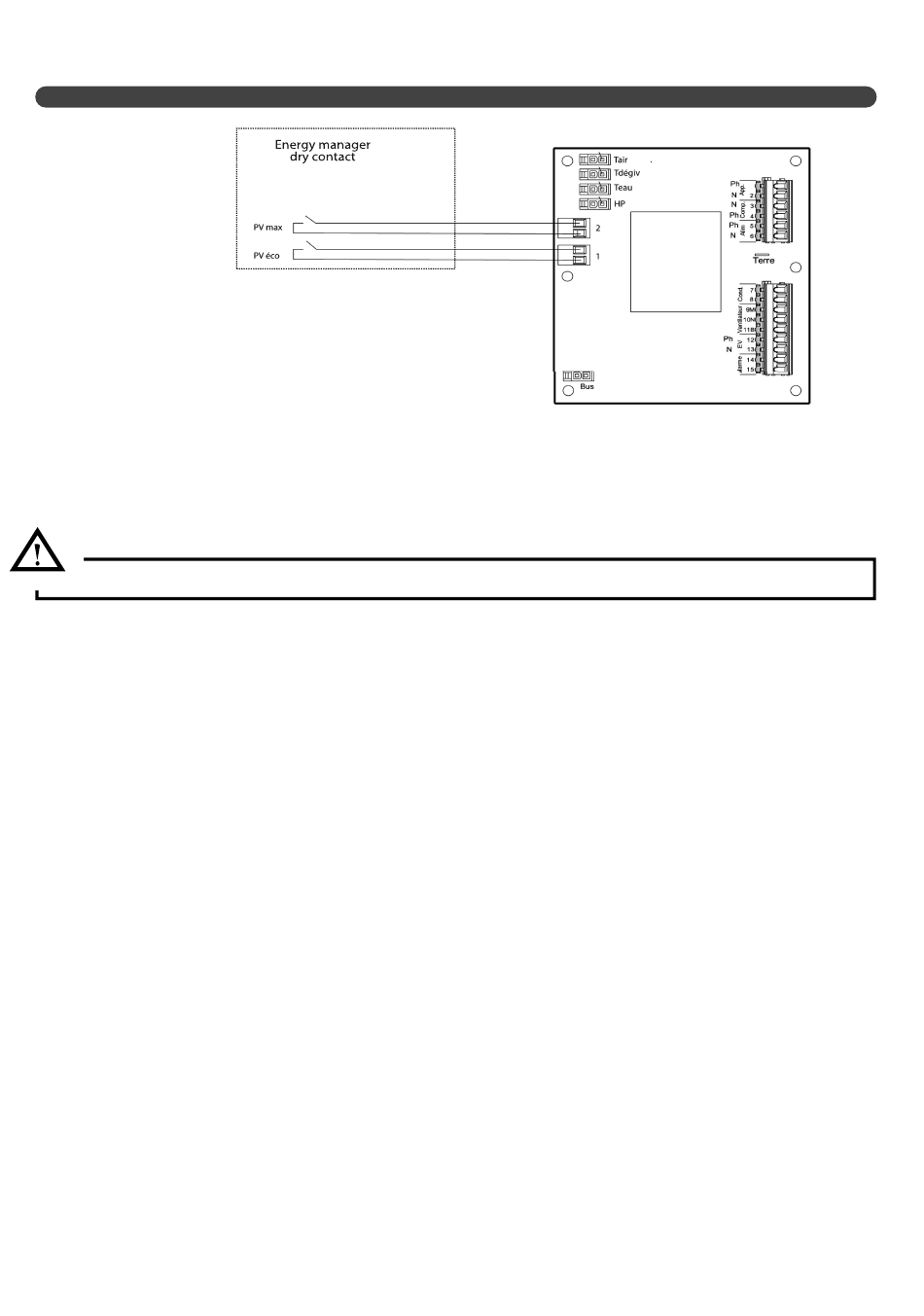

De verbinding wordt gemaakt
tussen de elektrische kast van
de energiebeheerder (niet
meegeleverd) en de
connectoren 1 en 2 op het
elektronische bord.
• Verwijder de beschermende behuizing.
• Verwijder de zwarte afdekking van het elektronicabord.
• Sluit de kabel van de PV-functie aan op connector 1 op het elektronicabord.
• Als de regelaar van de PV-functie 2 besturingscontacten heeft, sluit ze dan aan op connectoren 1 en 2 op het elektronicabord
(zie "Elektrisch bedradingsschema" in de bijlage).
• Terminal nr. 1: een laag niveau van elektrische energie wordt geproduceerd door de PV-functie.
• Terminal nr. 2: een hoog niveau van elektrische energie wordt geproduceerd door de PV-functie.
LET OP: Connectoren 1 en 2 zijn ALLEEN bedoeld voor DROGE CONTACTEN. Ze mogen NOOIT worden aangesloten
op 230V.
22
