Montagehandleiding - Audi Q2 2016 ► Elektroset voor trekhaak zwenkbaar,
leveringsomvang 81A.055.202 en 81A.055.204, Audi Originele Accessoires
Uitgave 02.2017
6.4
Kabelbundel voor montage achteraf
boordnet aanbrengen
De kabelbundel voor montage achteraf "boordnet" wordt
alleen bij voertuigen zonder voorbereiding voor trekhaak
ingebouwd.
Voorbereidende werkzaamheden
◆ Accu -A- is losgekoppeld
◆ Kabelbundel voor montage achteraf van contactdoos
is ingebouwd
⇒pagina
◆ Bekleding C-stijl onder is verwijderd
◆ Bedieningshendel frontklep is verwijderd
◆ Bekleding A-stijl onder is verwijderd
◆ Bekleding B-stijl onder is verwijderd
◆ Knieairbag linksvoor is verwijderd
Aanbrengen
–

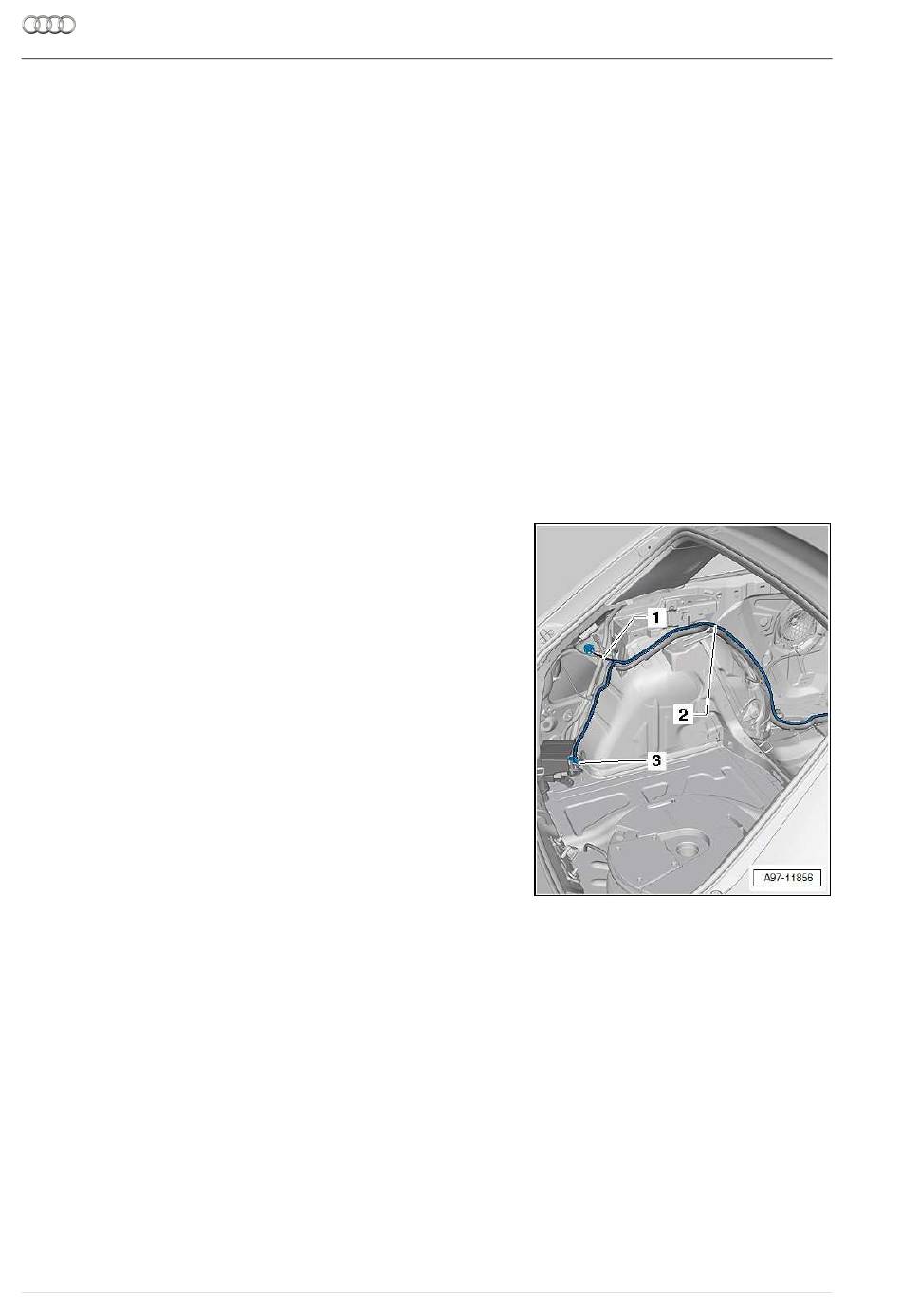

Kabelbundel voor montage achteraf -2- langs de
standaardkabelbundel naar de regeleenheid voor
aanhangerherkenning -J345- leggen en op regeleen-
heid voor aanhangerherkenning -J345- -3- aanslui-
ten.
–
Massaverbinding -1- tot stand brengen.
–
Kabelbundel voor montage achteraf -2- met kabelbin-
ders aan de standaardkabelbundel bevestigen.
De bevestiging met kabelbinders moet zo gebeuren, dat
"verschuiven" of "schuren" van de kabels wordt voorko-
men.
22
6 Elektrische aansluiting
8.
⇒pagina
20.
15.
⇒pagina
⇒pagina
16.
⇒pagina
17.
⇒pagina
18.
⇒pagina
15.
