Elektrische aansluiting
22

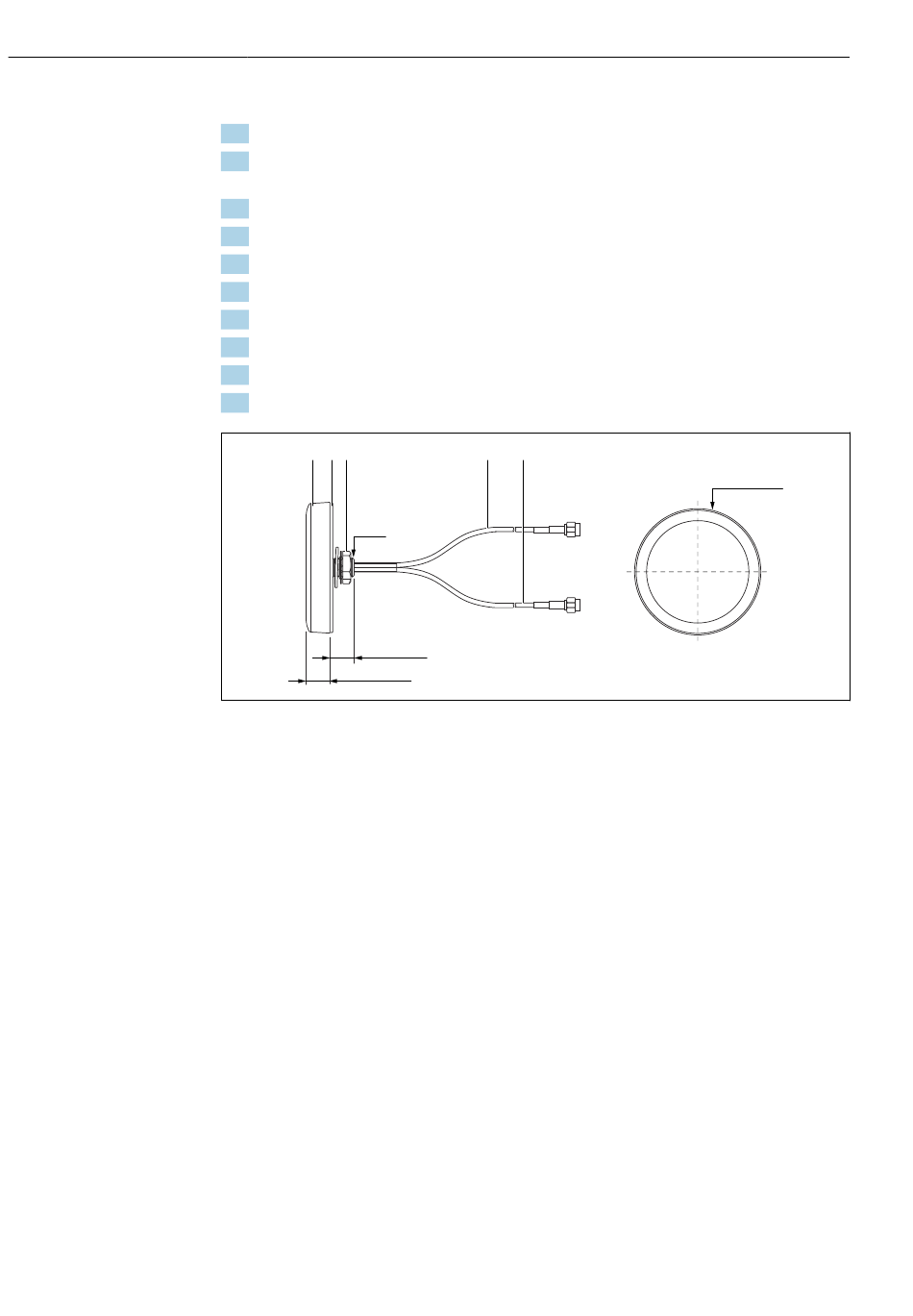

Montage van de LTE-antenne
1. Kies een geschikte montagelocatie voor de antennekop.
2. Ontkoppel de antenneverbindingskabels op de LTE-modem in de Modbus Edge
Device.
3. Trek de antenneverbindingskabels door de kabelwartels op de Modbus Edge Device.
4. Boor een gat van 11 mm in het montageoppervlak om de antennekop vast te zetten.
5. Plaats de antenneverbindingskabels door het gat.
6. Verwijder de beschermfolie van de antennekop.
7. Plak de antennekop op het montageoppervlak.
8. Zet moer vast.
9. Plaats de antenneverbindingskabels door de kabelwartels C en D.
10. Sluit de antenneverbindingskabels op de LTE-modem in de Modbus Edge Device aan.
1
2
3
12M
15.0
15.0
14.6
±
0.5
19
LTE antenne
1
Antennekop
2
Beschermfolie
3
Moer
4
Antenneverbindingskabel: LTE-MAIN-SMA male
5
Antenneverbindingskabel: LTE-AUX-SMA male
Smart System voor oppervlaktewater SSP100B
4
5
±
±
0.5
0.5
Æ
81.3
±
1
A0042905
Endress+Hauser
