Reparatie
De luchtmotor loskoppelen
1 . V o l g d e
D r u k o n t l a s t i n g s p r o c e d u r e
2 . Z i e A f b e e l d i n g 1 1 , p a g i n a 1 7 .
3 .
a a k d e b o v e n s t e k l e m ( 5 ) l o s .
4 . K a n t e l d e l u c h t m o t o r e n h a a k d e a s l o s v a n d e
v e r d r i n g e r s t a n g . T i l d e l u c h t m o t o r o p , z o d a t d e z e
l o s k o m t v a n d e r e s t v a n d e p o m p .
5 .
a a k d e o n d e r s t e k l e m ( 5 ) l o s . V e r w i j d e r d e k o p p e l i n g
( 3 ) e n d e p a k k i n g ( 2 ) .
6 . V e r w i j d e r d e k l e m a l s u e e n s t o p v e r l o o p s t u k g e b r u i k t .
7 . T r e k d e v e r d r i n g e r p o m p r e c h t o m h o o g u i t d e h o u d e r .

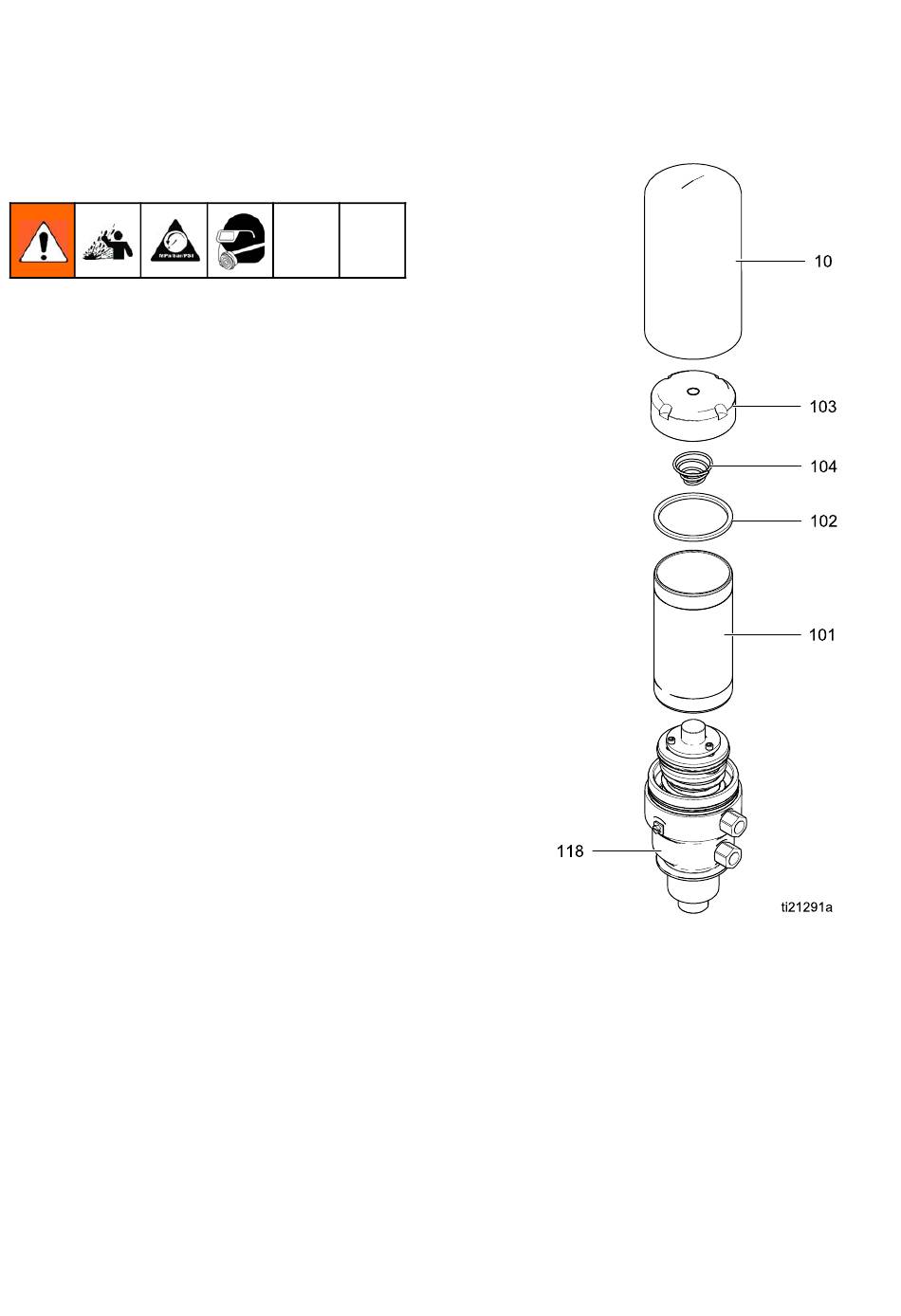

De luchtmotor demonteren
1 . G e b r u i k d e p l a t t e z i j d e n o p d e v o e t ( 1 1 8 ) o m d e
l u c h t m o t o r i n e e n b a n k s c h r o e f t e k l e m m e n .
2 . V e r w i j d e r h e t m o t o r d e k s e l ( 1 0 ) .
3 . V e r w i j d e r d e k a p ( 1 0 3 ) . G e b r u i k e e n g r o t e
w a t e r p o m p t a n g o f e e n b a n d s l e u t e l o p d e k a p e n h o u d
d e c i l i n d e r ( 1 0 1 ) v a s t m e t e e n b a n d s l e u t e l o m t e
v o o r k o m e n d a t d e c i l i n d e r v e r d r a a i d r a a k t . V e r w i j d e r
d e p a k k i n g ( 1 0 2 ) u i t d e b i n n e n k a n t v a n d e k a p .
I n s p e c t e e r d e v e e r ( 1 0 4 ) o n d e r d e k a p .
g e b r u i k e e n s c h r o e v e n d r a a i e r o m d e
O P M E R K I N G :
v e e r n a a r b u i t e n t e ' w i p p e n ' a l s d e z e m o e t w o r d e n
v e r v a n g e n .
4 . G e b r u i k e e n b a n d s l e u t e l o m d e c i l i n d e r ( 1 0 1 ) t e
v e r w i j d e r e n . I n s p e c t e e r o p k r a s s e n o f b e s c h a d i g i n g .
3 3 2 6 1 5 K
, p a g i n a 8 .
F i g u r e 2
Reparatie
1 1
