De
De vloeistofsectie
De
vloeistofsectie demonteren
vloeistofsectie

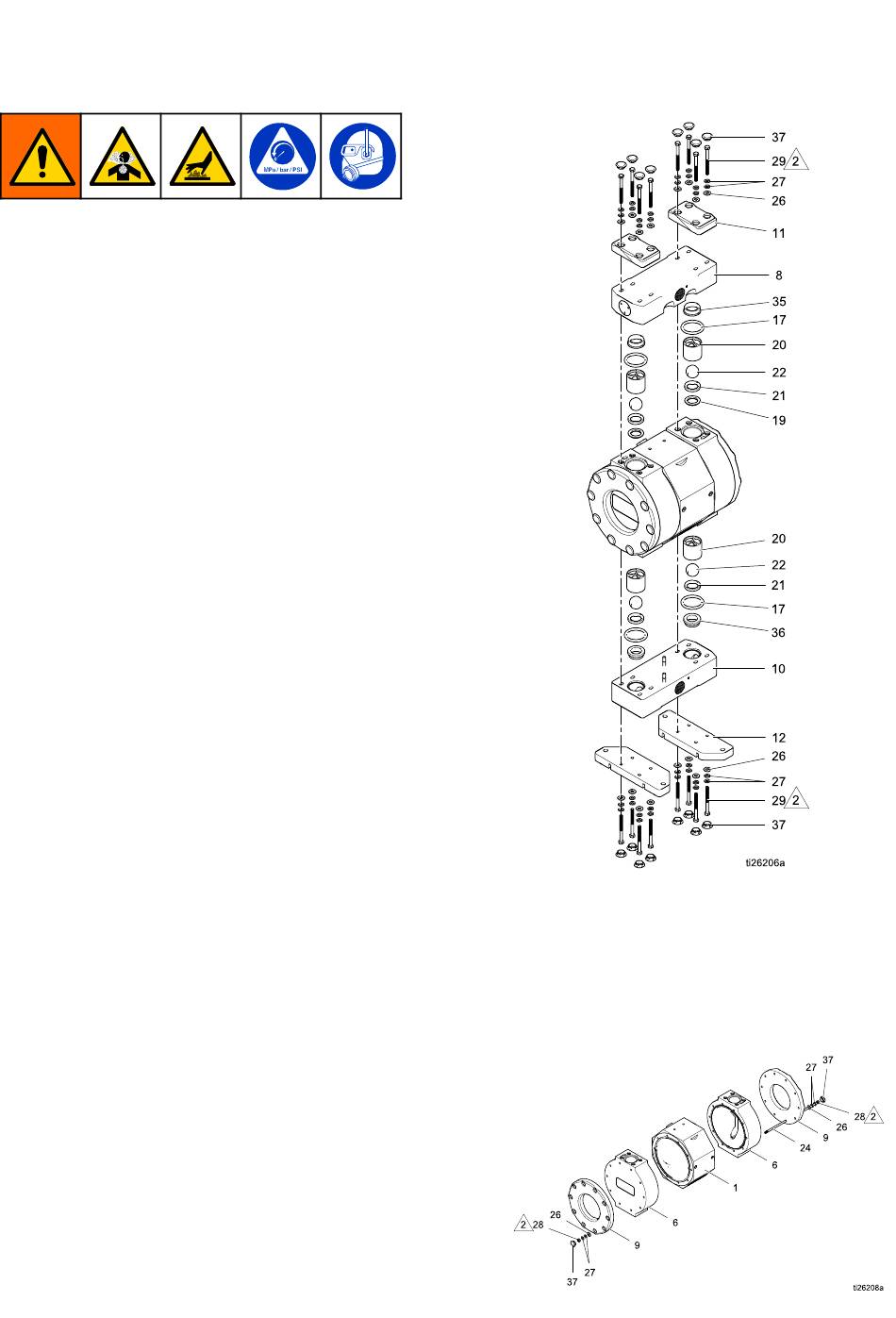

1. Verwijder voorzichtig alle boutdoppen (37). Draai
de pomp ondersteboven.
2. Gebruik een 10 mm sleutel om de basisplaten
(12) en het inlaatspruitstuk (10) te verwijderen.
3. Verwijder de O-ringen (17), D-ringen (21)
en de kogels (22) van de inlaatzijde van elk
vloeistofdeksel (6).
4. Inspecteer de kogelkooien (20) van de inlaat.
Als vervangen nodig is, gebruik dan een haak
om te verwijderen zonder de inwendige boring
te krassen.
5. Keer de pomp om en gebruik een 10 mm
sleutel om de spruitstukbevestiging (11) en het
uitlaatspruitstuk (8) te verwijderen.
6. Inspecteer van beide spruitstukken (8 en 10) de
verslijtbare zittingen (35 en 36) en vervang ze
indien versleten of beschadigd.
OPMERKING: Gebruik een kleine hamer en pvc
OPMERKING:
OPMERKING:
gereedschap (44) om de verslijtbare zittingen (35
en 36) in de spruitstukken (8 en 10) te kloppen.
3A3562G
demonteren
demonteren
7. Verwijder de O-ring (17) van de uitlaatzijde van
elk vloeistofdeksel (6).
8. Verwijder met een haak de twee
uitlaatventielkooien (20).
9. Verwijder de terugslagkogels (22), de D-ringen
(21) en de verslijtbare zittingen (19) van de
uitlaatzijde van elk vloeistofdeksel (6).
Reparatie
17
