Installateurshandleiding Elga hybride warmtepomp
7.3 LEDs en DIP-switches op Elga printplaat

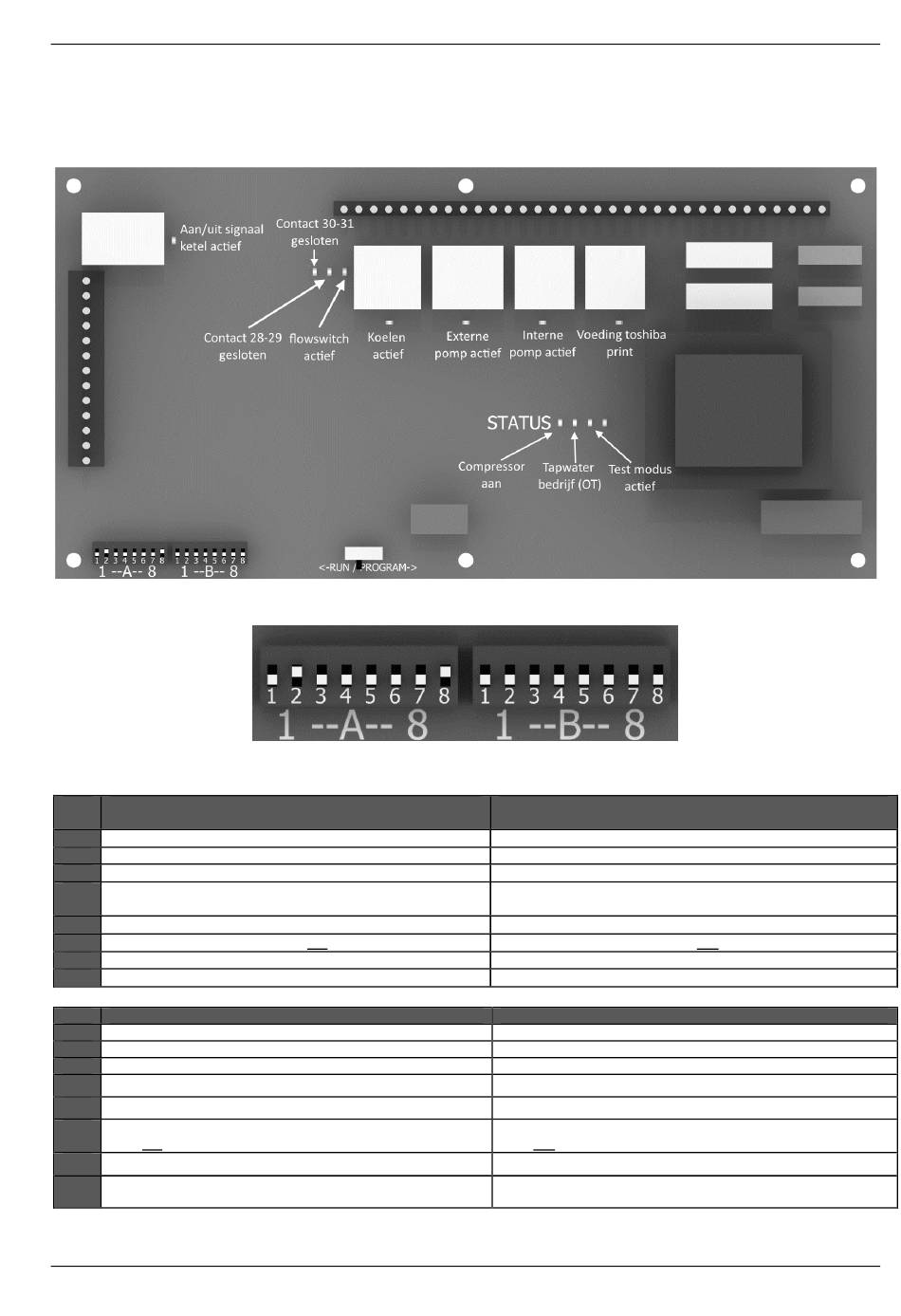

In Figuur 7-3 is de Elga printplaat weergegeven. In de figuur is aangegeven wat de betekenis is van de verschillende op de printplaat
aanwezige LEDs. Met behulp van deze LEDs kan de status van de warmtepomp eenvoudig worden bepaald. In Figuur 7-4 is ingezoomd op
de DIP-switches en is de functie van de verschillende schakelaars kort beschreven. De weergegeven posities van de DIP-switches zijn de
standaard fabrieksinstellingen.
DIP
OFF (naar voorzijde print)
A1
Stooklijn laag
A2
Elga en CV-ketel niet gelijktijdig actief
A3
Afgiftesysteem radiatoren
Verlaagde gewenste ruimtetemperatuur ≤ 19°C Elga én CV-
A4
ketel inzetbaar
A5
Slaapstand is uitgeschakeld
A6
Thermostaat ondersteunt koelen wel
A7
N.v.t.
A8
CV-ketel type OpenTherm regeling
DIP
OFF (naar voorzijde print)
B1
Geen extra buitenvoeler
B2
Weersafhankelijke regeling uit
B3
Parallelle aansluiting van de Elga
B4
N.v.t.
B5
N.v.t.
B6
Als via een extern contact verwarmen geblokkeerd is zal de CV-
ketel wel inschakelen
B7
Externe contacten 28 t/m 31 zijn blokkeercontacten
B8
Warmtepomp schakelt uit onder de ingestelde buitentempera-
tuurgrens (standaard 4°C)
Versie: 60527v16-4
Datum: 9-7-2019
Figuur 7-3
Figuur 7-4
ON (naar achterzijde print)
Stooklijn hoog
Elga en CV-ketel ook gelijktijdig actief
Afgiftesysteem vloerverwarming
Verlaagde gewenste ruimtetemperatuur ≤19°C
alleen Elga inzetbaar
Slaapstand is ingeschakeld
Thermostaat ondersteunt koelen niet
N.v.t.
CV-ketel type aan/uit regeling
ON (naar achterzijde print)
Externe buitenvoeler toegepast
Weersafhankelijke regeling aan
Seriële aansluiting van de Elga
N.v.t.
N.v.t.
Als via een extern contact verwarmen geblokkeerd is zal de CV-
ketel niet inschakelen
Externe contacten 28 t/m 31 zijn vrijgavecontacten
Warmtepomp mag aan blijven onder de ingestelde buitentempe-
ratuurgrens
Techneco
13
