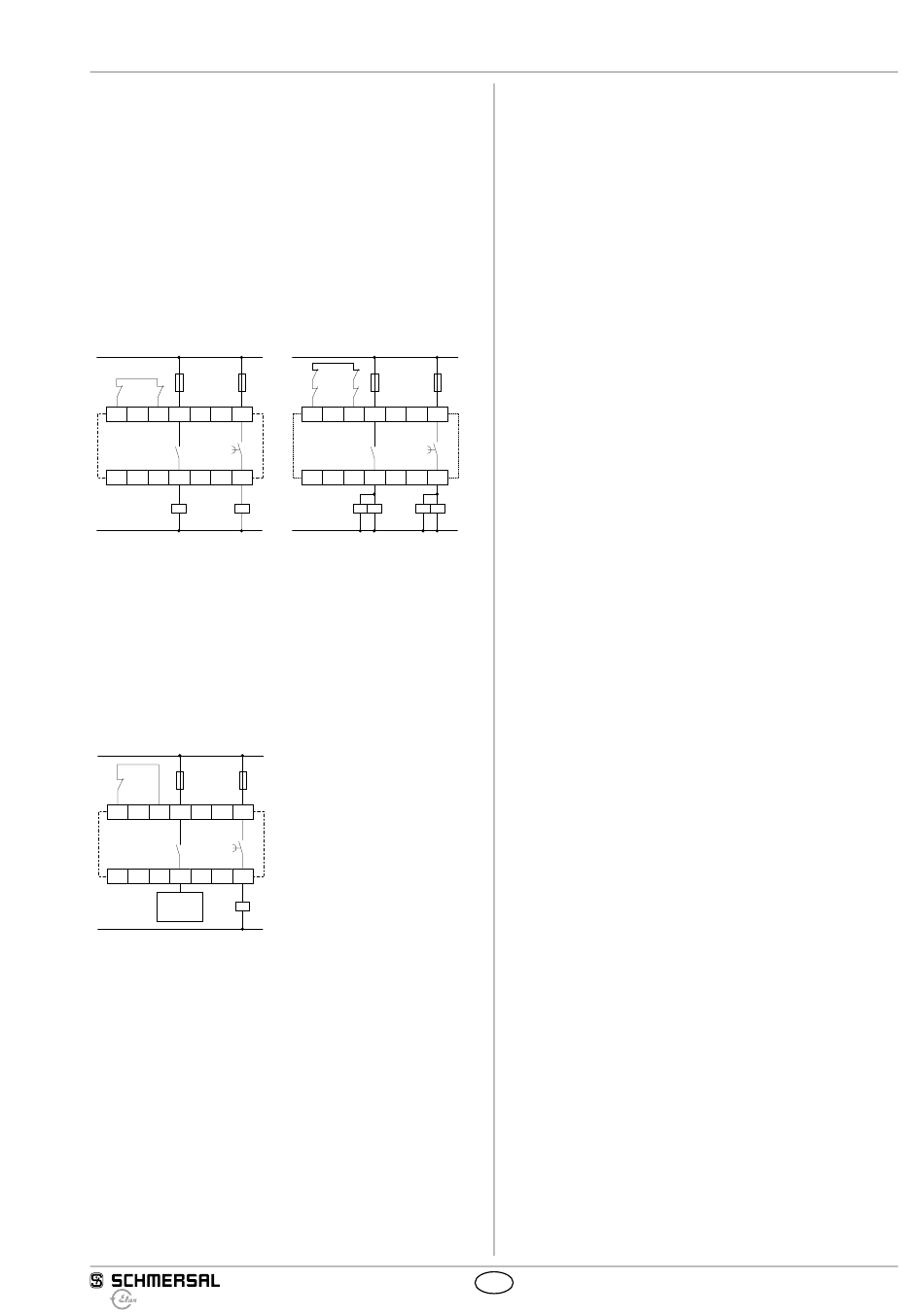

8.4 Actuatorconfiguratie
Eenkanalige aansturing met terugkoppeling (Afb. 20)
• Geschikt voor contactversterking of contactvermenigvuldiging via
externe relais met gedwongen uitgevoerde contacten.
•
= Terugkoppeling:
S
als de terugkoppeling niet nodig is, moet hier een overbrugging
gemaakt worden.
Tweekanalige aansturing met terugkoppeling (Afb. 21)
• Geschikt voor contactversterking of contactvermenigvuldiging via
externe relais met gedwongen uitgevoerde contacten.
•
= Terugkoppeling:
S
als de terugkoppeling niet nodig is, moet hier een overbrugging
gemaakt worden.
L1
K
K
S
A
C
X1
X2
13
47
14
48
K
K
A
B
N
Afb. 20
Diversitaire aansturing met terugkoppeling (Afb. 22
• Geschikt voor contactversterking of contactvermenigvuldiging via
externe relais met gedwongen uitgevoerde contacten.
•
= Terugkoppeling:
S
als de terugkoppeling niet nodig is, moet hier een overbrugging
gemaakt worden. Als de controller vrijgave met een eigen terugkoppe-
ling uitgerust moet worden, moet deze volgens het schakelvoorbeeld
"Tweekanalige besturing met terugkoppeling" (zie daar) geïmplemen-
teerd worden.
L1
K
S
A
X1
X2
13
47
14
48
a)
K
A
N
Afb. 22 a) Controllervrijgave
L1
K
K
B
C
S
K
K
A
D
X1
X2
13
47
14
48
K
K
K
K
A
B
C
D
N
Afb. 21
