HDMI-module
De HDMI-module verwijderen
WAARSCHUWING:
De informatie in deze verwijderingssectie is alleen bedoeld voor geautoriseerde servicetechnici.
Vereisten
1. Volg de procedure in
Voordat u in de computer gaat
2. Verwijder de zijplaat.
3. Verwijder het montagekader.
4. Verwijder de
3,5-inch harde
5. Verwijder de
kooi van het
6. Verwijder de
processorventilator en
Over deze taak

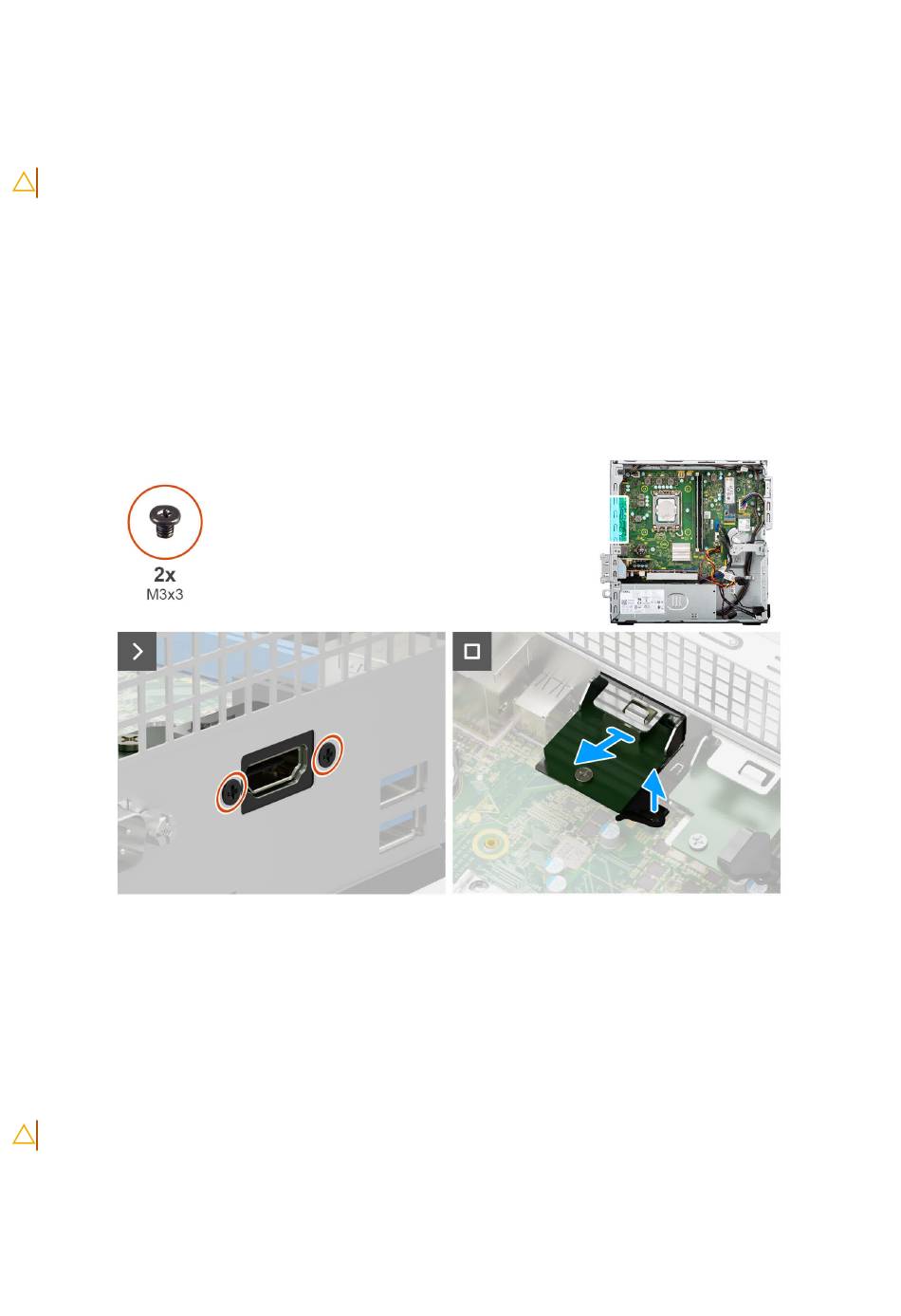

De volgende afbeelding geeft de locatie van de optionele HDMI-module aan en biedt een visuele weergave van de verwijderingsprocedure.
Afbeelding 54. De HDMI-module verwijderen
Stappen
1. Verwijder de twee schroeven (M3x3) waarmee de HDMI-module aan het chassis wordt bevestigd.
2. Koppel de kabel van de HDMI-module los van de connector (VIDEO) op de systeemkaart.
3. Til de HDMI-module weg van de systeemkaart.
De HDMI-module installeren
WAARSCHUWING:
De informatie in deze verwijderingssectie is alleen bedoeld voor geautoriseerde servicetechnici.
Vereisten
Als u een onderdeel vervangt, dient u het bestaande onderdeel te verwijderen alvorens de installatieprocedure uit te voeren.
werken.
schijf, indien van toepassing.
schijfstation.
koelplaat.
FRU's (op locatie te vervangen onderdelen) verwijderen en installeren
Beperkt - Vertrouwelijk
101
