7. Plaats de steun op dezelfde positie terug op de afgetekende contourlijn en
draai de bovenste 3 (kruiskop)schroeven handmatig in.
8. Klik het scharnierstuk met transducer met beleid terug op zijn plaats.
9. Draai nu handmatig de 4
scharnierwerking is nu geblokkeerd.
▪
* Bij polyester rompen, dient u eerst met een kleinere diameter boor te starten om daarna een steeds
Opmerking
grotere diameter te gebruiken tot het juiste formaat diameter bereikt is. Hiermee voorkomt u de kans
op breuk/scheuren in het ondergrondmateriaal.
■ V. TRANSDUCER PLAATSEN, BINNENBOORD VERLIJMD
Het verlijmen van de transducer aan de binnenzijde van de romp geeft doorgaans goede resultaten in
enkelwandige polyesterboten. Humminbird kan geen optimale prestaties garanderen betreffende de
dieptewerking bij gebruik van een verlijmde transducer binnenboord. Dit omdat toch sprake is van
enig signaalverlies. In welke mate is afhankelijk van constructie en materiaal(dikte) van de romp,
transducerlocatie en signaalverwerking.
▪
Zorg voor een correct gemonteerde en goed functionerende Humminbird headunit aan boord voor u de
Opmerkingen
transducer gaat plaatsen.
▪
Let op
Voor plaatsing binnenboord heeft u langzaam uithardende 2 componenten epoxy nodig. Siliconenkit of
andere verlijmingsproducten zijn niet geschikt! Deze hebben een nadelige invloed op de werking van
de dieptemeter. Ook in 5 minuten uithardende epoxy is niet geschikt! Tijdens het snelle
uithardingsproces zijn niet alle luchtbellen uit de lijm verdwenen, waardoor het sonarsignaal moeizamer
doorgegeven kan worden. Dit resulteert in een verminderde kwaliteit van de sonarwerking.
Dit hoofdstuk bestaat uit 4 paragrafen:
1. Bevestigingslocatie bepalen
2. Testen
3. Transducerkabel aanleggen en aansluiten
4. Bevestiging definitief afronden
1. Bevestigingslocatie bepalen
Om de beste locatie te bepalen neemt u onderstaande punten in acht:
■ Observeer de romp aan de buitenkant en stel vast waar turbulentie niet/weinig voorkomt.
Locaties met spraylatten, platen, klinknagels en nabij de propeller zijn niet geschikt.
■ Bij transducerplaatsing binnenboord in boten met hoge(re) vaarsnelheden dient deze verder naar
achter en zo dicht mogelijk bij de middellijn bevestigd te worden. Tijdens snel varen komen boeg
en zijflanken uit het water, dit verstoort de overdracht van het sonarsignaal. De transducerlocatie
dient te allen tijde in het water te blijven.

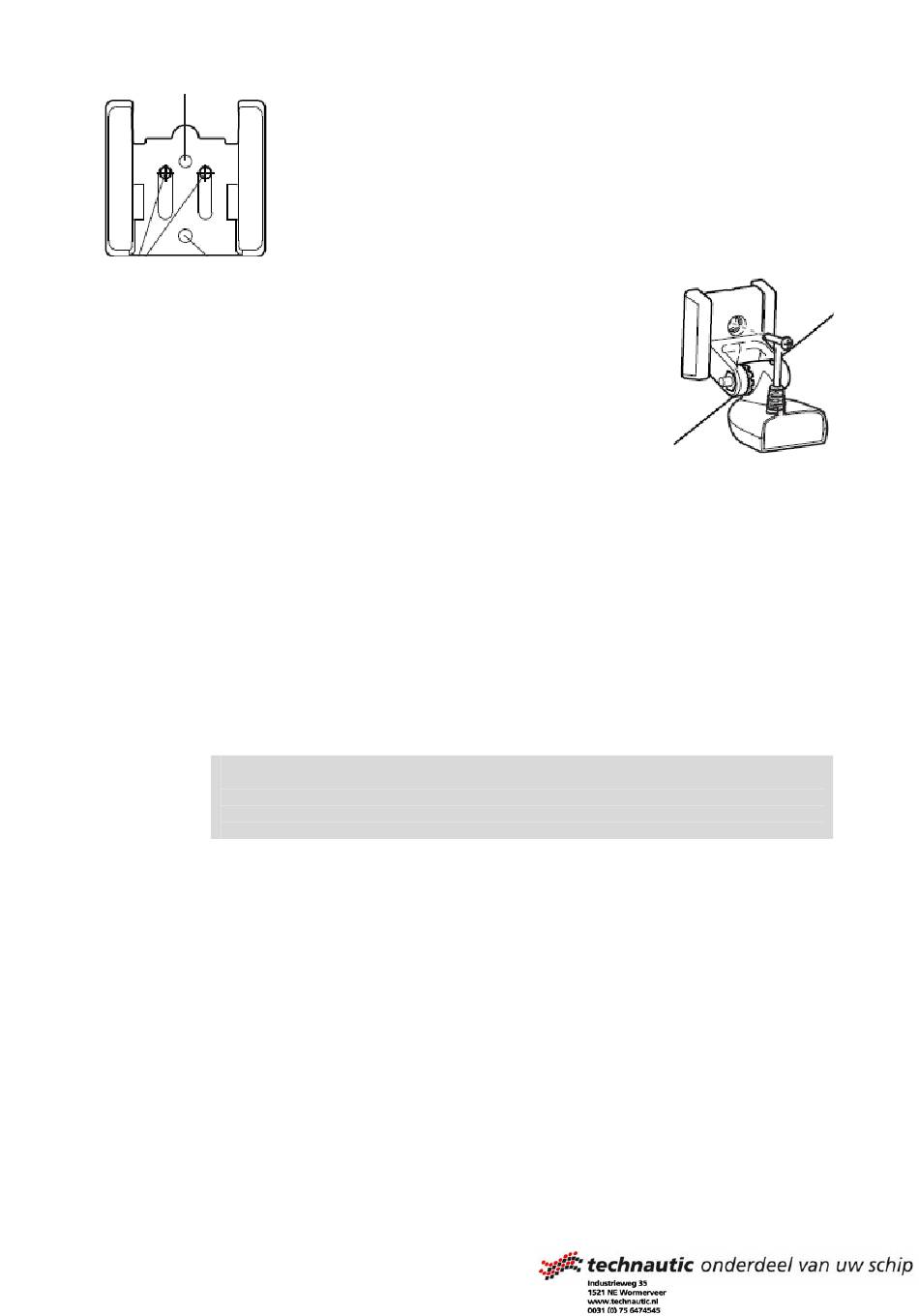

1. Klik het scharnierstuk met de transducer omhoog zonder dat de
bevestigingssteun verschuift.
2. Teken de contour van de bevestigingssteun af op de spiegel.
3. Controleer of deze positie waterpas is.
e
4. Teken het 4
boorgat af.*
5. Schroef de steun los en leg het geheel apart.
e
6. Boor het 4
gat (Ø 3,5 mm) en vul alle boorgaten met siliconenkit (voor
maritieme toepassingen)
e
schroef in het onderste schroefgat in. De
17
