Systeemkaart

De systeemkaart verwijderen
Vereisten
1. Volg de procedure in
Voordat u in de computer gaat
2. Verwijder de onderplaat.
3. Verwijder de
M.2 2230 SSD
4. Verwijder de
batterij.
5. Verwijder de linkerventilator.
6. Verwijder de rechterventilator.
7. Verwijder de audio-aansluiting.
8. Verwijder de
koelplaat voor geïntegreerde grafische kaart
Over deze taak

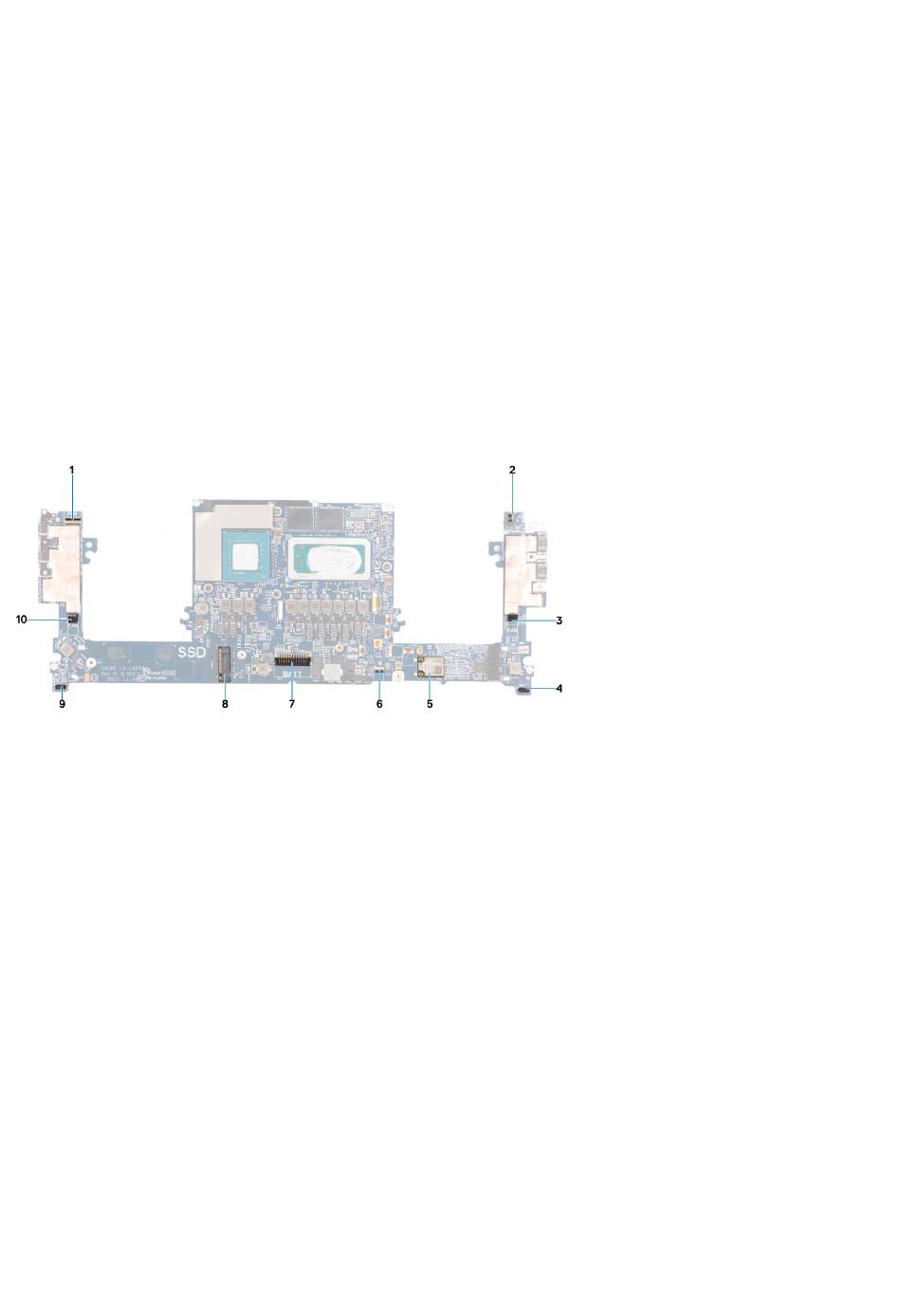

De volgende afbeelding geeft de connectoren op de systeemkaart aan:
1. FPC-connector van de aan/uit-knop met vingerafdruklezer
2. FPC-connector van de audio-aansluiting
3. Connector van de linkerventilatorkabel
4. Connector van de linkertweeterluidsprekerkabel
5. Geïntegreerde WLAN-kaart
6. FPC-connector van de LED-batterij
7. Batterijkabelconnector
8. M.2 2230/2280 SSD-slot
9. Connector van de rechterluidsprekerkabel
10. Connector van de rechterventilatorkabel
De afbeelding geeft de locatie van de systeemkaart aan en biedt een visuele weergave van de verwijderingsprocedure.
werken.
of de
M.2 2280
SSD.
of
koelplaat voor aparte grafische
kaart.
Onderdelen verwijderen en plaatsen
43
