Systeem 2000 Impuls-moduul
GIRA
Info
Gebruiksaanwijzing
REG-automaat
De REG-automaat is een elektronische traplichttijd-
schakelaar met gering schakelgeluid voor inbouw in
verdeeldozen.
Zodra de REG-automaat een impuls ontvangt, scha-
kelt deze de verlichting in. De lichthelderheidsmeting
van de automatic-schakelaar of de aanwezigheids-
melder is tijdens de inschakeltijd inactief, de helder-
heid wordt niet geëvalueerd.
Instellingen
Inschakeltijd / Bedrijfsstand
De inschakeltijd (1) en de bedrijfsstand (3) worden op
de REG-automaat ingesteld (afbeelding 2).
Tijdinstelling (1):
ca. 10 sec. tot ca. 10 min.
Bedrijfsstanden (3):
Uit (2) / Automatic- (5) / Aan (4)
Een LED op de bedrijfsstand-insteller (3) geeft de
schakeltoestand aan: LED Aan = verlichting inge-
schakeld.
Helderheidsdrempel
De helderheidsdrempel wordt op het opzetmoduul in-
gesteld.
Zie voor de precieze procedure de bedieningshand-
leiding van het desbetreffende opzetmoduul.
Voor een functietest de potentiometer „lux" van het
opzetmoduul op dagbedrijf (symbool 'zon') instellen.
Voor activering bij schemering adviseren bij instelling
op ca. 10 lux. De precieze instelwaarde dient u indivi-
dueel te bepalen.
Installatie-aanwijzingen
Impuls-moduul in een inbouwdoos conform DIN
49073 installeren.
Montagehoogte 1,10 m of 2,20 m, afhankelijk van het
gebruikte opzetmoduul.
Systeem 2000 Impuls-moduul
Wanneer de op de REG-automaat ingestelde tijd af-
gelopen is en er geen nieuwe bewegingsmelding
door een impuls-moduul met automatic-schakelaar of
aanwezigheidsmelder of geen natriggeren via druk-
contact plaatsvindt, zendt de REG-automaat een uit-
schakelmelding naar alle aangesloten impuls-
modules.
Op de impuls-modules met automatic-schakelaar of
aanwezigheidsmelder loopt nu een dynamische ver-
grendelingstijd van max. ca. 3 seconden af, voordat
er opnieuw bewegingen geëvalueerd worden.
Aldus wordt ongewenst inschakelen door detectie
van een afkoelende lamp verhindert.

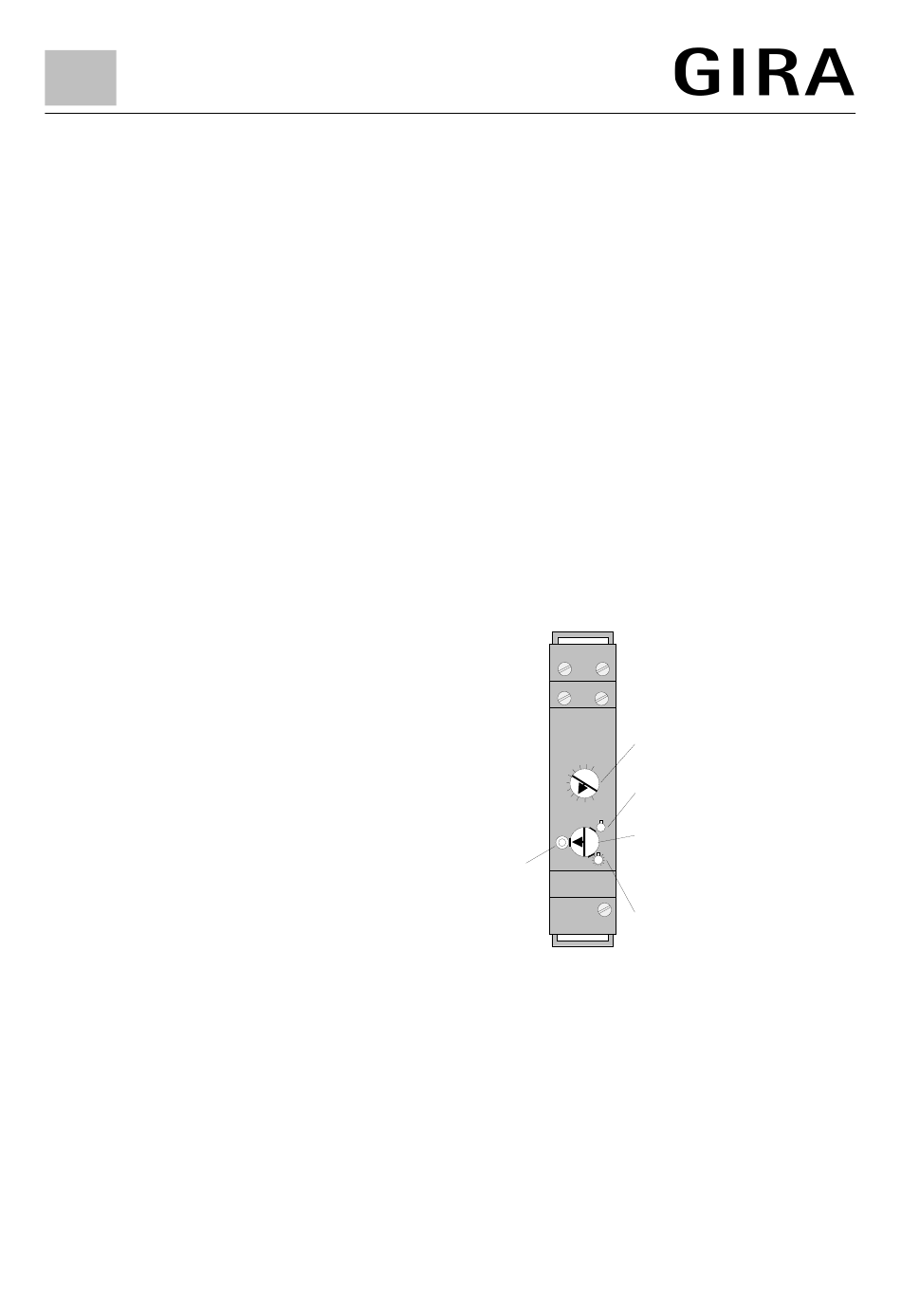

afbeelding 2
3
B1
A1
A2
8
10
6
4
0
2
(5)
4
De desbetreffende specificaties en overige montage-
instructies leest u in de bedieningshandleiding van
het desbetreffende opzetmoduul.
1/05
(1)
(2)
(3)
(4)
