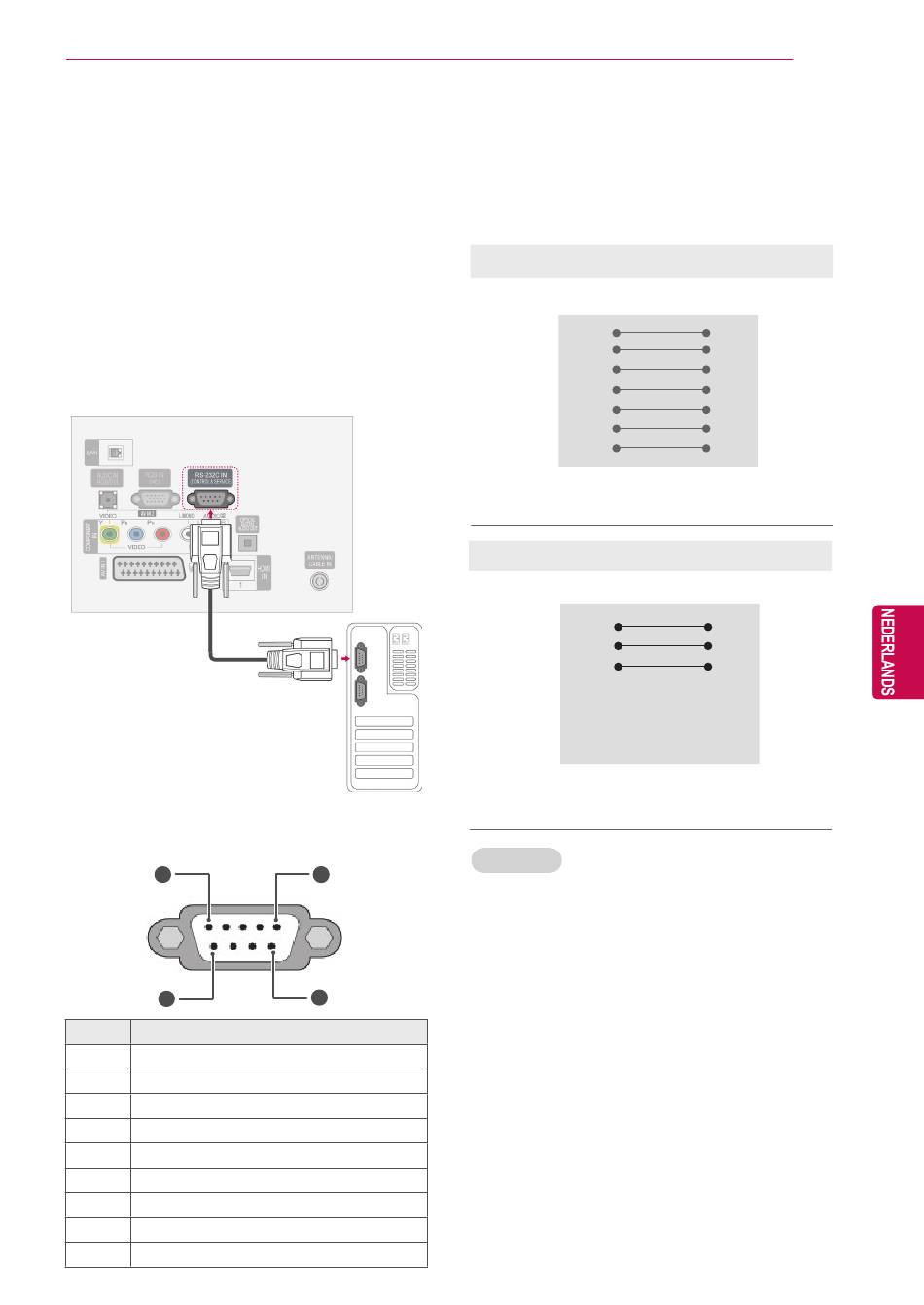

EXTERN BESTURINGSSYSTEEM INSTELLEN
Instelling RS-232C
Verbind de RS-232C-ingang (seriële poort)
met een extern besturingssysteem (zoals een
computer of een A/V-besturingssysteem) om de
functies van de TV extern te besturen.
Verbind de seriële poort van het besturingssys-
teem met de RS-232C-ingang op het achterpaneel
van de TV.
Opmerking: De RS-232C-verbindingskabel wordt
niet geleverd bij de tv.
Type aansluiting: D-Sub
9-pins (mannelijk)
1
6
Nr.
Naam van pen
1
Geen verbinding
2
RXD (Data ontvangen)
3
TXD (Data versturen)
4
DTR (DTE-kant klaar)
5
GND
6
DSR (DCE-kant klaar)
7
RTS (Klaar om te versturen)
8
CTS (Klaar om te versturen)
9
Geen verbinding
EXTERN BESTURINGSSYSTEEM INSTELLEN
RS-232C-configuraties
Configuraties met 7 draden ( Standaard RS-232C-kabel )
Instellen ID
5
Stel het ID-nummer in. Zie "Bestaande
datatoewijzing" op pag.111
1
9
2
3
4
5
PC
RXD
2
TXD
3
GND
5
DTR
4
DSR
6
RTS
7
CTS
8
D-Sub 9
Configuraties met 3 draden ( Niet-standaard )
PC
RXD
2
TXD
3
GND
5
DTR
4
DSR
6
RTS
7
CTS
8
D-Sub 9
Druk op SETTINGS voor toegang tot de
hoofdmenu's.
Druk op de navigatietoetsen om naar
OPTIE te gaan en druk op OK.
Druk op de navigatietoetsen om naar
INSTELLEN ID te gaan en druk op OK.
Ga naar links of rechts om een ID te kiezen en
druk op Sluiten. Het instelbereik gaat van 1 tot
99.
Wanneer u klaar bent, drukt u op EXIT.
105
TV
3
TXD
2
RXD
5
GND
6
DSR
4
DTR
8
CTS
7
RTS
D-Sub 9
TV
3
TXD
2
RXD
5
GND
6
DTR
4
DSR
7
RTS
8
CTS
D-Sub 9
