Montage van een kabel in de D-Sub stekker
Minebea Intec
-
Kabel naar de montageplaats leiden en bevestigen (bijv. met kabelbinders).
-
Kabeluiteinden vrijmaken en strippen, houd de aders kort en voorzie ze van
adereindhulzen.
-
Bevestig de stekkers en de kabels volgens het aansluitschema.
-
Zorg voor aarding resp. potentiaalvereffening tussen de apparaten/installatiedelen.
De aansluitingen op de achterwand zijn insteekverbindingen. Leid de draden zo dicht
mogelijk naar de klemmen. De stekkerbehuizing is geleidend (gemetalliseerd) en vormt
daarmee onderdeel van de afscherming. Schroef ze correct vast aan de achterwand.
LET OP
Er kan materiële schade worden toegebracht.
Op beide uiteinden van de kabel moet de kabelafscherming met de metalen
behuizingen worden verbonden!
Handelwijze:
1.
Stekkerbehuizing openen (klemnokjes).

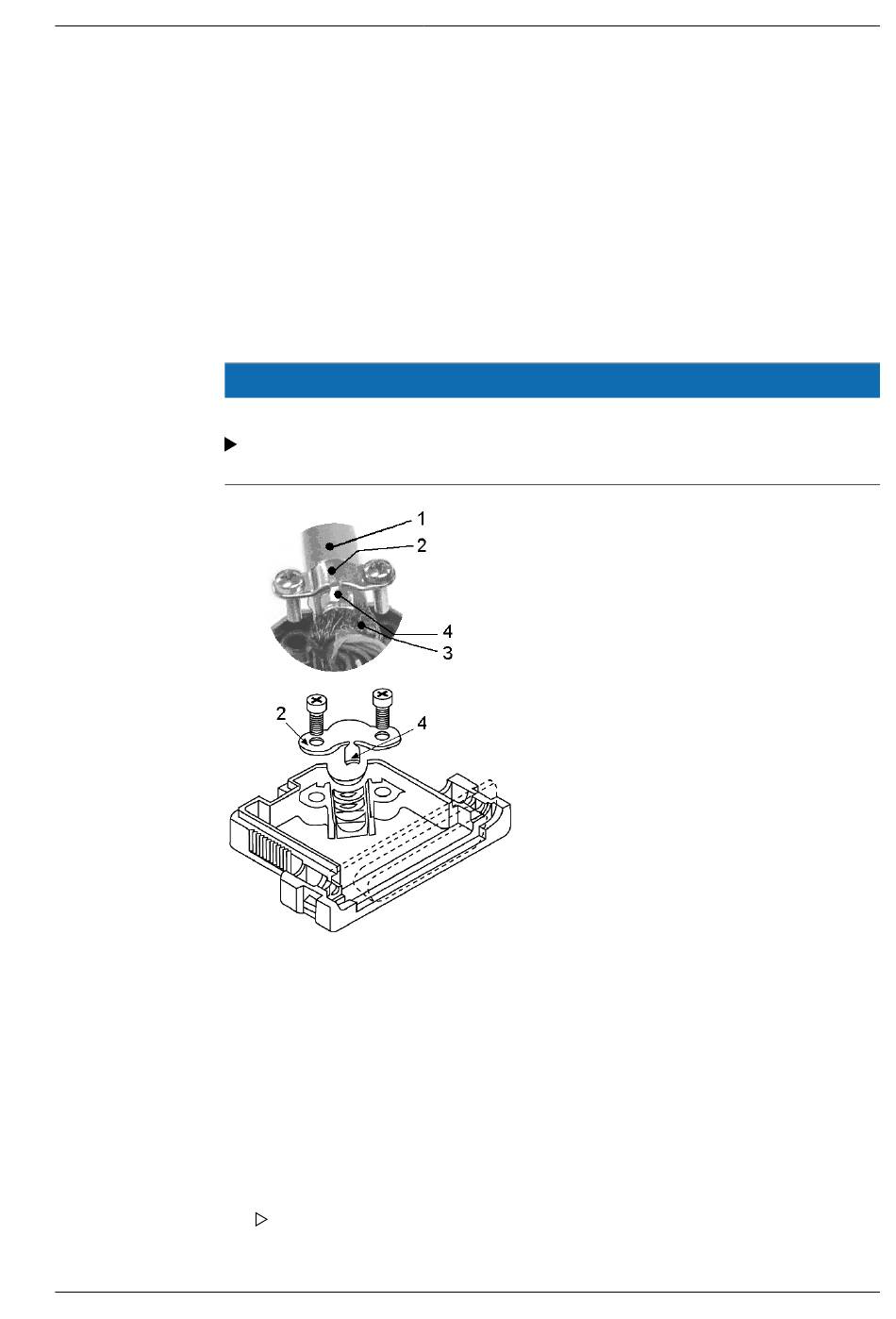

2. Kabelbeugel (2) losdraaien en openen.
3. Kabeluiteinde over circa 50-60 mm strippen.
4. Kabelafscherming (3) tot op 5 mm inkorten en omvouwen langs de kabelmantel (1).
5. Individuele aders 3 mm strippen en vastsolderen.
6. Penhouder in de behuizing plaatsen.
7. Kabel onder de kabelbeugel (2) plaatsen.
De massatong (4) drukt tegen de omgevouwen kabelafscherming (3) en de
kabelbeugel (2) drukt op de kabelmantel (1).
