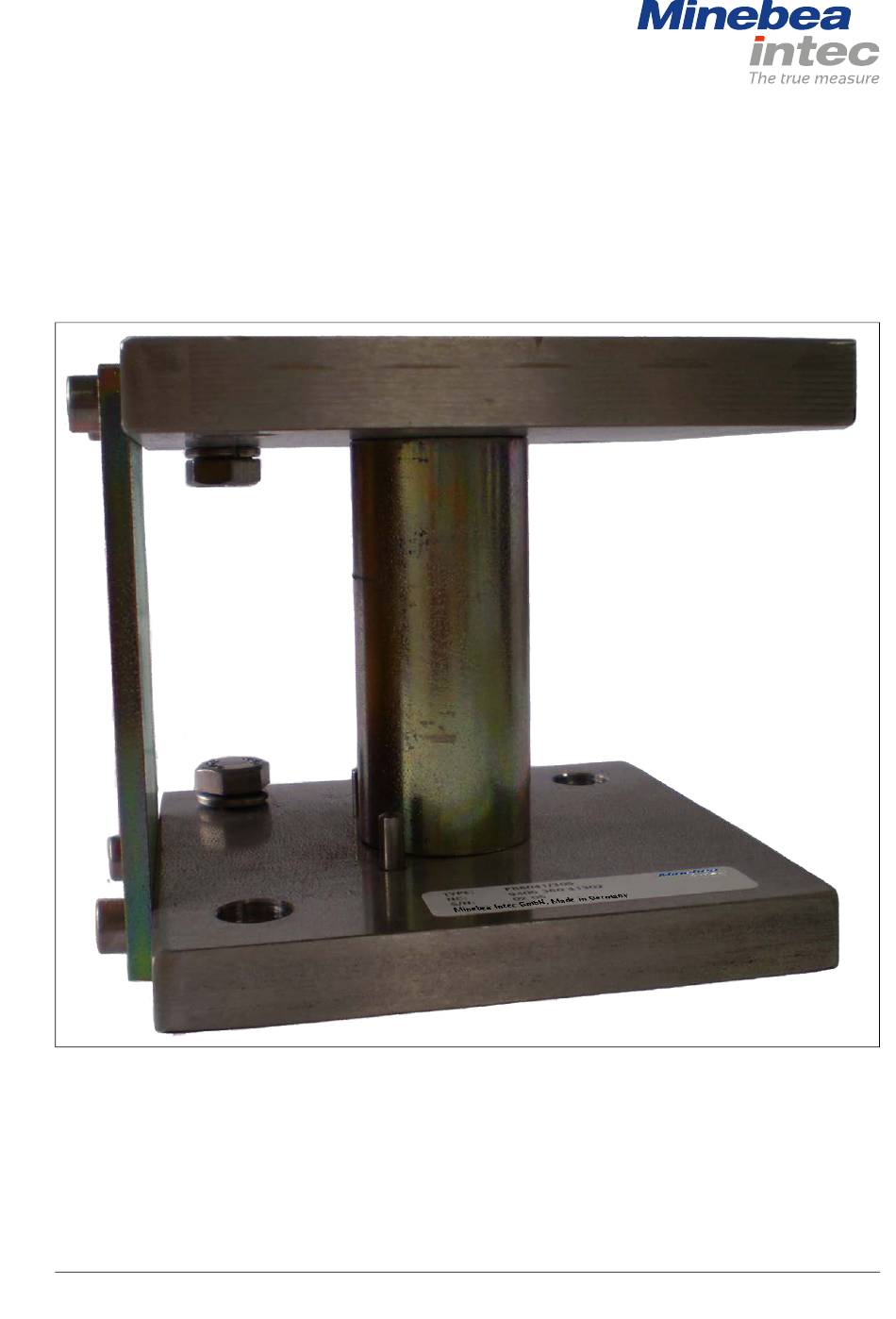

- Pagina 1 Installatiehandboek Inbouwsets PR 6041/30, PR 6041/40 Vertaling van het originele installatiehandboek 9499 053 28905 Uitgave 1.6.0 03-07-2023 Minebea Intec GmbH, Meiendorfer Str. 205 A, 22145 Hamburg, Duitsland Tel.: +49.40.67960.303 Fax: +49.40.67960.383...
- Pagina 2 Voorwoord Beslist in acht nemen! Alle gegevens in dit document zijn - voor zover niet wettelijk verplicht - niet bindend voor Minebea Intec en zijn voorbehouden aan wijzigingen. De bediening/installatie van het product mag uitsluitend worden uitgevoerd door geschoold, vakkundig en ter zake kundig personeel. Bij communicatie over dit product a.u.b. het type, de benaming en het versienummer/serienummer vermelden, evenals alle met het product samenhangende licentienummers.
-
Pagina 3: Inhoudsopgave
Inbouwsets PR 6041/30, PR 6041/40 Inhoudsopgave Inhoudsopgave Inleiding............................... 2 Lees het handboek ..............................2 Zo zien aanwijzingen eruit ............................2 Zo zien lijsten eruit ..............................2 Zo zien menu's en softkeys eruit..........................2 Zo zien veiligheidsinstructies eruit .......................... 2 Hotline ..................................3 Veiligheidsinstructies ..........................4... -
Pagina 4: Inleiding
Inbouwsets PR 6041/30, PR 6041/40 1 Inleiding Inleiding Lees het handboek Lees het handboek grondig en volledig door voordat u met het product aan het werk gaat. Dit handboek maakt deel uit van het product. Bewaar het op een goed bereikbare en veilige plek. -
Pagina 5: Hotline
1 Inleiding Inbouwsets PR 6041/30, PR 6041/40 VOORZICHTIG Waarschuwing voor persoonlijk letsel. VOORZICHTIG voor een mogelijk optredende situatie met lichte, herstelbare verwondingen tot gevolg, wanneer de betreffende voorzorgsmaatregelen niet in acht worden genomen. De benodigde voorzorgsmaatregelen treffen. LET OP Waarschuwing voor materiële schade en/of schade aan het milieu. -
Pagina 6: Veiligheidsinstructies
De inbouwsets PR 6041/30, PR 6041/40 mogen alleen conform het beoogde gebruiksdoel voor weegtaken worden gebruikt. De inbouwsets PR 6041/30, PR 6041/40 zijn bedoeld voor inbouw van de weegcellen PR 6241. Alle inbouw- en constructie-elementen moeten zodanig gedimensioneerd worden dat ze met inachtneming van de desbetreffende normen voldoende bestendigheid tegen overbelasting voor alle eventueel optredende belastingen garanderen. -
Pagina 7: Montagetips
3 Montagetips Inbouwsets PR 6041/30, PR 6041/40 Montagetips Positie van de weegcellen en bindingen Voorbeelden: Legenda Dit punt niet vastbinden. Draagarm Belastinginvoering Mogelijke bewegingsrichting Minebea Intec NL-5... -
Pagina 8: Montagehulp
Inbouwsets PR 6041/30, PR 6041/40 3 Montagetips Om de benodigde bewegingsvrijheid van de weeginrichting te garanderen, mogen hoogstens 3 inbouwsets met draagarm worden gebruikt voor het vastbinden van een weegobject. De uitzondering zijn ronde tanks (afbeelding ① en ②). Hier kan een willekeurig aantal stangen worden geïnstalleerd, voor zover deze tangentiaal uitgelijnd zijn. -
Pagina 9: Extra Ontkoppelingsbeveiliging
3 Montagetips Inbouwsets PR 6041/30, PR 6041/40 Extra ontkoppelingsbeveiliging Om veiligheidsredenen dienen bakken te zijn voorzien van een ontkoppelingsbeveiliging. In de eenvoudigste uitvoering zijn hiervoor de volgende componenten vereist: 1× draadstang (1) 3× moeren (2) 1× sluitring (3) Montage: Monteer de draadstang (1) zo dat hij voldoende bewegingsvrijheid heeft in het boorgat. -
Pagina 10: Specificaties
Inbouwsets PR 6041/30, PR 6041/40 4 Specificaties 4 Specificaties Leveringsomvang Voorbeeld: inbouwset PR 6041/30 Aanduiding Bovenplaat Afstandsstuk Montagehulp Bout (2×) en veerring (2×) voor de potentiaalvereffeningskabel (meegeleverd met de weegcel) Pen (2×) Onderplaat De volgende nummers staan niet op de afbeelding:... -
Pagina 11: Afmetingen
4 Specificaties Inbouwsets PR 6041/30, PR 6041/40 Afmetingen PR 6041/30 alle afmetingen in mm PR 6041/40 alle afmetingen in mm Minebea Intec NL-9... -
Pagina 12: Technische Gegevens
Inbouwsets PR 6041/30, PR 6041/40 4 Specificaties Technische gegevens PR 6041/30 PR 6041/30N PR 6041/30S Nominale belasting van de weegcel 100 kg…2 t 100 kg…2 t Toegestaan temperatuurbereik -40 °C…+100 °C -40 °C…+100 °C Materiaal Staal S235 met galv. zinklaag, Roestvrij staal 1.4301 conform... -
Pagina 13: Installatie
5 Installatie Inbouwsets PR 6041/30, PR 6041/40 Installatie Voor de montage 5.1.1 Fundament/onderconstructie voorbereiden Het fundament voor de inbouwset moet horizontaal (waterpas gebruiken) en vlak zijn en mag niet doorbuigen door de belasting. De belasting moet zo gelijkmatig mogelijk over de aanwezige weegcellen worden verdeeld om de afzonderlijke weegcellen niet te overbelasten. -
Pagina 14: Aanhaalmomenten
Inbouwsets PR 6041/30, PR 6041/40 5 Installatie Aanhaalmomenten De desbetreffende aanhaalmomenten zijn in de onderstaande tabel te vinden. Inbouwset Inbouwelementen Schroefdraad Ring Aanhaalmoment PR 6041/30N Bovenplaat M8-5.8 10,0 Nm Onderplaat M8-5.8 10,0 Nm PR 6041/30S Bovenplaat M8-A2-70 16,5 Nm Onderplaat... -
Pagina 15: Inbouwset Inbouwen En Weegcel Plaatsen
5 Installatie Inbouwsets PR 6041/30, PR 6041/40 Bij latere elektrische laswerkzaamheden in de buurt van de weegcel moeten de weegcelkabels worden losgekoppeld. moet voor goede elektrische overbrugging van de weegcel door de flexibele koperleiding worden gezorgd. moet de massaklem van het lasapparaat zo dicht mogelijk bij de lasplaats worden aangebracht. - Pagina 16 13. De weegcel langzaam belasten. Absoluut erop letten dat de weegcel na het belasten loodrecht en niet gekanteld staat. 14. Eventueel bovenplaat (3) en onderplaat (6) opnieuw uitlijnen. 15. Stel eventueel de extra ontkoppelingsbeveiliging in (zie hoofdstuk 3.3). * PR 6041/30: O-ring, PR 6041/40: siliconenring NL-14 Minebea Intec...
-
Pagina 17: Inbouw Controleren
5 Installatie Inbouwsets PR 6041/30, PR 6041/40 Inbouw controleren Als alle inbouwsets zijn geïnstalleerd, moet de correcte inbouw worden gecontroleerd. Met name kracht-kortsluitingen moeten worden voorkomen. Er moet worden gecontroleerd of de montagehulpplaat is verwijderd. of de weegcel verticaal en niet scheef in de inbouwset is geplaatst. -
Pagina 18: Reiniging
Inbouwsets PR 6041/30, PR 6041/40 6 Reiniging Reiniging De inbouwset is gemakkelijk te reinigen. Deze kan met water worden afgespoten. Spuit daarbij met de waterstraal van boven naar beneden en rondom de inbouwset. LET OP De materialen van de inbouwset verdragen mogelijk sommige reinigingsmiddelen niet. -
Pagina 19: Verwijdering
7 Verwijdering Inbouwsets PR 6041/30, PR 6041/40 Verwijdering Onze producten en de bijbehorende verpakkingen mogen niet worden verwijderd via de gemeentelijke afvalinzameling (bijv. pmd-zakken, blauwe container). Ze kunnen door het bedrijf zelf worden gerecycled 'mits wordt voldaan aan alle voor elektrische en elektronische apparaten resp. -
Pagina 20: Reserveonderdelen En Accessoires
Inbouwsets PR 6041/30, PR 6041/40 8 Reserveonderdelen en accessoires Reserveonderdelen en accessoires Reserveonderdelen Pos. Benaming Belastingsniveau Bestelnr. Flexibele koperen leiding, 250 mm lang 5312 321 28056 Drukschijvenset (incl. O-ring) 100 kg…2 t 5312 693 98132 Drukschijvenset (incl. siliconen ring) 3 t, 5 t... - Pagina 22 Published by Minebea Intec GmbH | Meiendorfer Strasse 205 A | 22145 Hamburg, Germany Phone: +49.40.67960.303 | Email: info@minebea-intec.com www.minebea-intec.com...
