6.9 Monteren van optimizers & kabels
Er zijn
bijgeleverd met geïntegreerde kabelmanagement en optimzer bevestiging
FlatFix Fusion MLPE Lichtgewicht Clips
zodat de kabels goed begeleid en geborgen worden. Ook zijn er bij de hoge basiselementen uitsparingen aanwezig om de
kabels door te voeren. Hiermee wordt voorkomen dat de kabels op het (natte) dak komen te liggen.

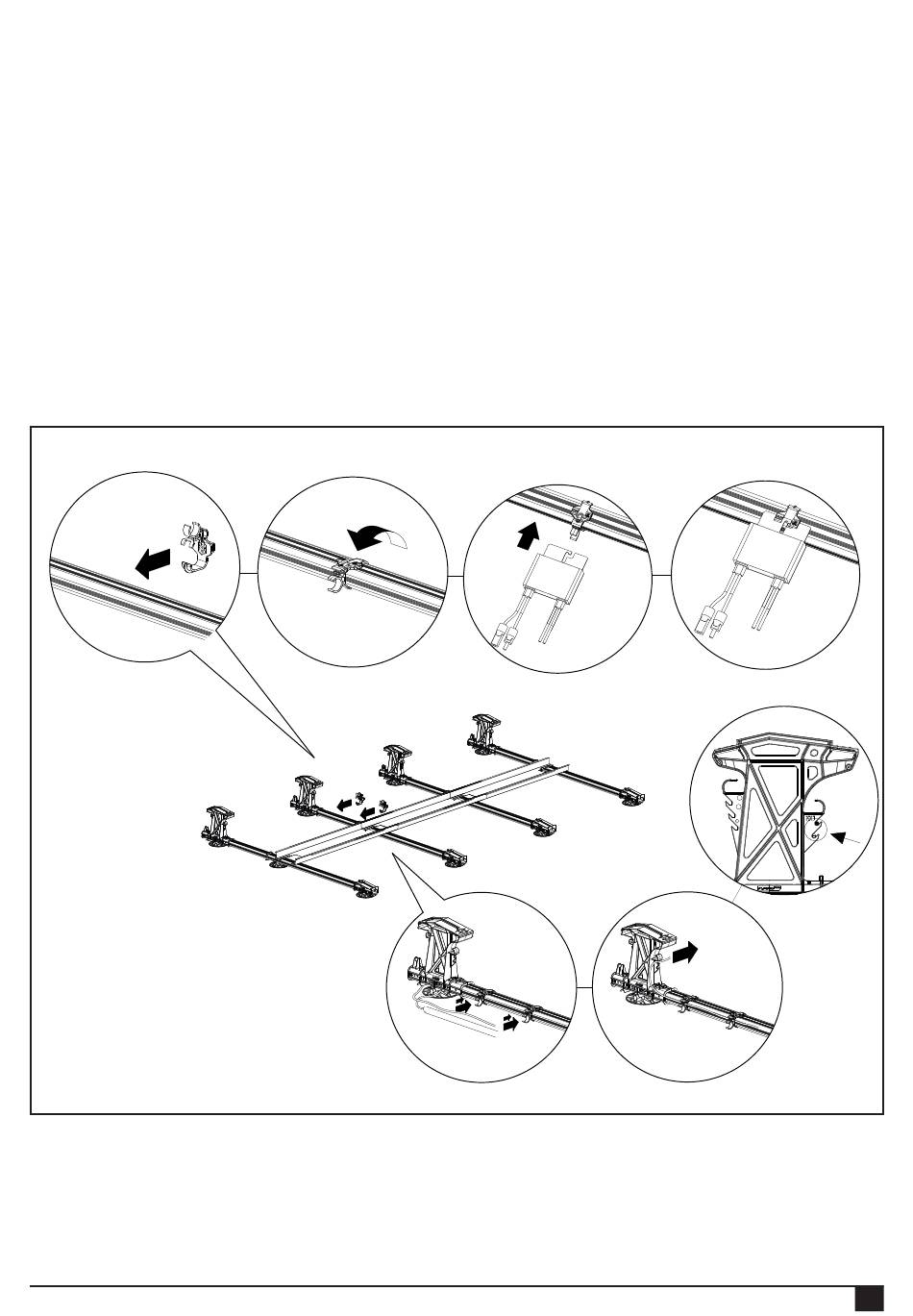

Voor montage volg de onderstaande stappen:
1. Plaats de clips over de smalle zijde van de basisprofielen.
2. Draai de clips zodat deze over de brede zijde van de basisprofielen vastgeklemd worden.
3. Plaats de kabels in de uitsparingen. De clips voorzien tevens in een opname voor een buis van Ø25 mm.
4. Voer het uiteinde van de kabel door één van de kabelgeleiders van het hoge basiselement.
5. De kabels van het zonnepaneel kunnen aan het hoge basiselement worden bevestigd in de kabelgeleider.
Optioneel: Klik de optionele optimizer op de
.
MLPE Clip
1.
2.
CLICK!
5.
3.
4.
Ø25mm
Rev. 08.08.23
HANDLEIDING FLATFIX FUSION MONTAGESYSTEEM VOOR PLATTE DAKEN
13
