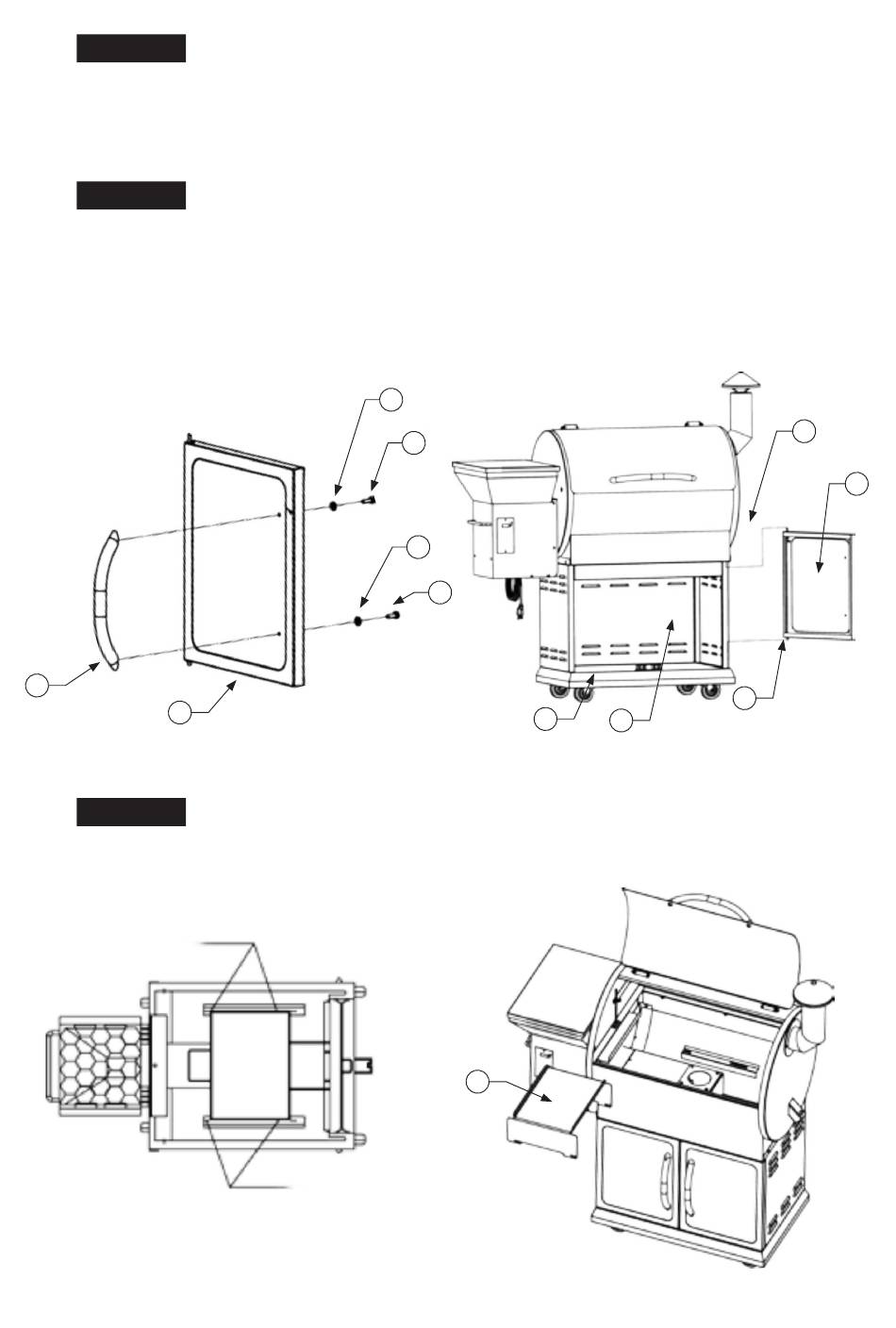

STAP 5
Lijn de gaten in de linkerdeur (38) uit met de gaten in de greep (47). Plaats een ring (54)
op iedere zeskantbout (53) en draai ze vast met een moersleutel. Herhaal de vorige stap voor
de rechterdeur (46). Dit wordt afgebeeld in figuur 8.
STAP 6
1. Pak de rechterdeur (46) met de handgreep. Plaats eerst het onderste scharnierpunt (37)
in het kleine gaatje van het plateau (50). Trek daarna dit scharnierpunt omlaag totdat het
bovenste uiteinde is uitgelijnd met de bovenrand van de deur. Lijn vervolgens het scharnierpunt
uit met het bovenste gaatje en trek het scharnierpunt omhoog om de deur te bevestigen.
2. Herhaal Stap 1 om de linkerdeur te bevestigen (38). Zorg voor een juiste afstelling van de
deuren totdat deze goed kunnen worden gesloten. Dit wordt afgebeeld in figuur 9.
47
38
Figuur 8
STAP 7
Plaats het hittescherm (5) op de bevestigingsbeugels op de binnenwanden van de grill.
De ingekeepte poten moeten naar beneden zijn gericht. Verplaats naar rechts
voor de vergrendeling. Dit wordt afgebeeld in figuur 10, figuur 11.
Plaats hittescherm
(5) in de beugels
HET PLAATSEN VAN DE DEURGREEP
HET PLAATSEN VAN DE DEUR
HET PLAATSEN VAN HET HITTESCHERM
Plaats hittescherm
(5) in de beugels
Figuur 10
54
53
54
53
50
5
Figuur 11
9
37
45
Figuur 9
56
46
