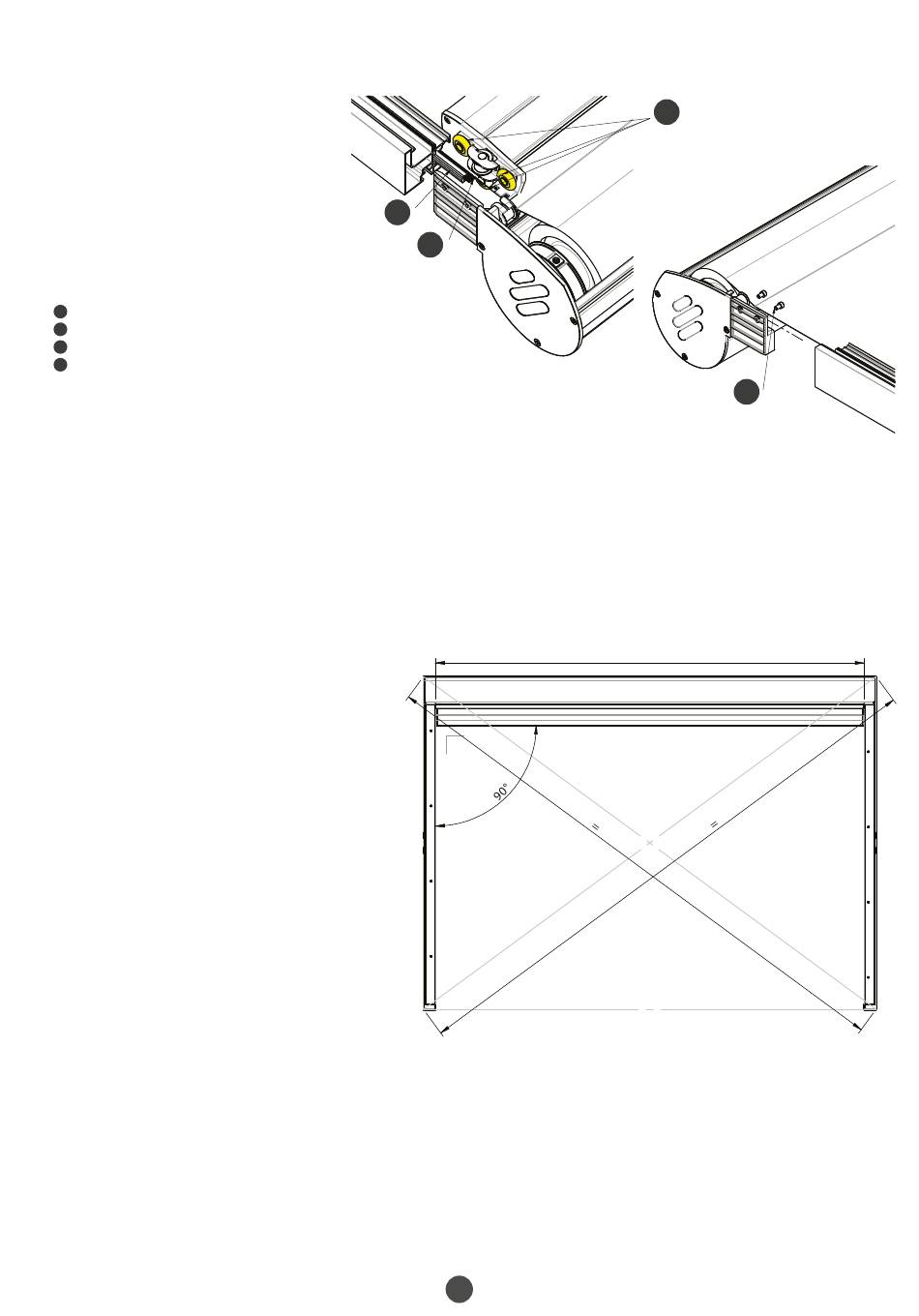

Schuif de geleiders naar boven
•
over de bevestigingsplaatjes van
de geleidersteunen.
Schuif de rits in de PVC-rail en
•
plaat de geleidingswielen in de
geleider.
Schuif de zijgeleiders op de
•
zijplaten van de screenkast.
Zet de geleider vast aan de zijplaat
•
van de screenkast met bouten
DIN912 M6x10.
PVC Rail
1
Rits
2
Geleidingswielen
3
DIN912 M6x10
4
Span de bouten van de bovenste
•
geleidersteunen aan.
Controleer de haaksheid van de
•
eerste geleider op de kast en zet
deze vast.
Controleer de evenwijdigheid van
•
de overige geleiders ten opzichte
van de eerste maat.
Controleer het geheel door
•
diagonaal te meten. Het verschil
mag niet meer dan 2mm
bedragen.
Span alle moeren goed aan.
•
1
2
4
3
4
