TM-RG3600-DUT / Gebruiks- en onderhoudshandleiding
TABEL 1: BUISLENGTES GESCHIKT VOOR
GROEVEN
Minimale lengte
voor het veilig
Nominale
groeven met
buismaat
RG3400
inch/DN
inch/mm
1 – 1 1/2
DN25 – DN40
2 – 4
DN50 – DN100
5
DN125
6
DN150
8
DN200
10
DN250
12
DN300
TM-RG3400-DUT REV_B
Maximale lengte
voor het veilig
groeven zonder
buizensteun
inch/mm
8
36
205
915
8
36
205
915
8
32
205
815
10
28
255
715
10
24
255
610
10
20
255
510
12
18
305
460

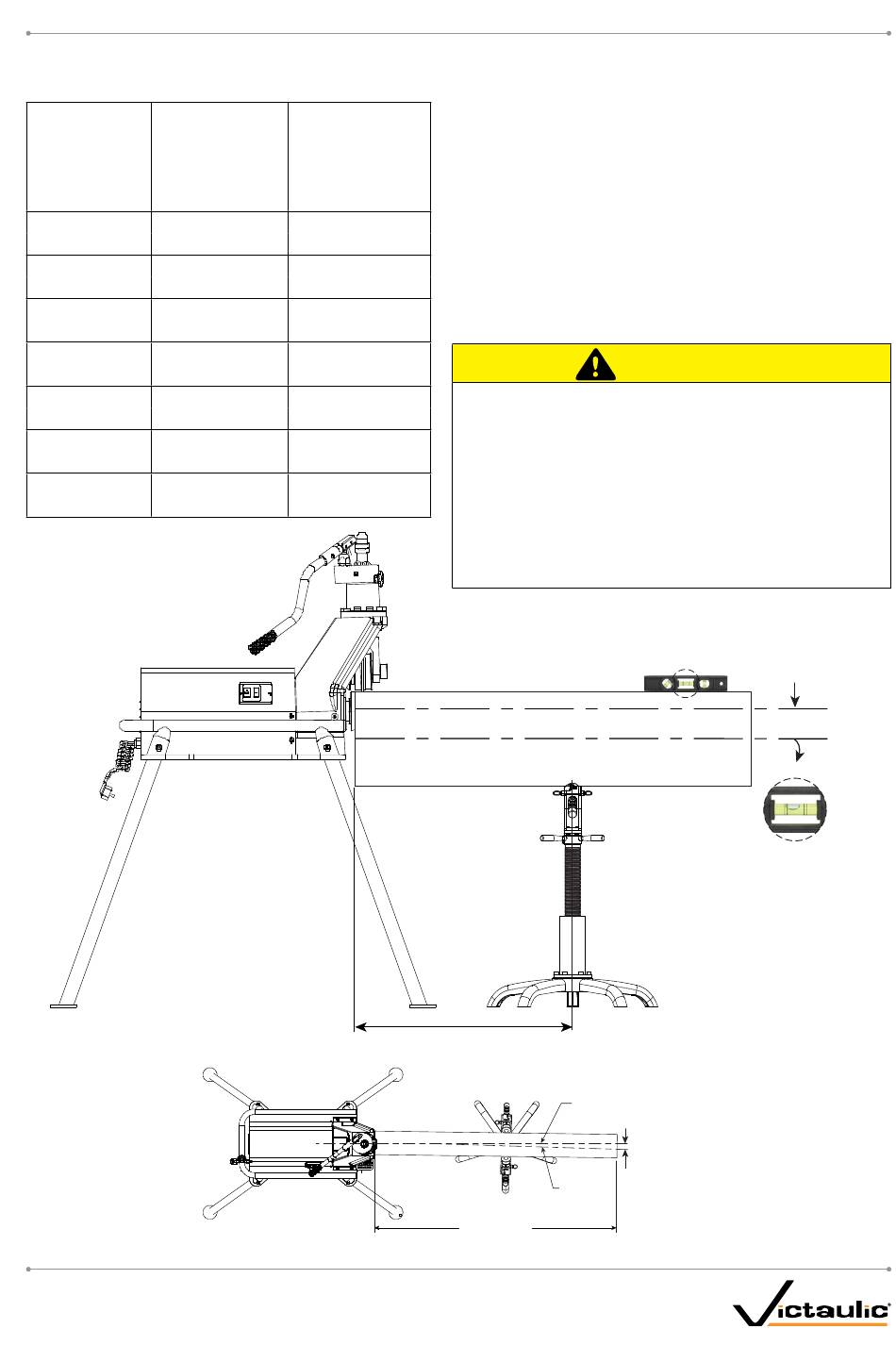

Plaats de buizensteun iets verder dan de helft
van de buislengte vanaf het gereedschap.
De tekeningen werden uitvergroot voor de duidelijkheid
LANGE BUISLENGTES
1. Gebruik altijd een buizensteun voor buizen die langer
zijn dan de maximumlengte vermeld in tabel 1 . Plaats de
buizensteun op een afstand die iets voorbij de helft van de
buislengte van het gereedschap komt .
2. Plaats een buislengte op de onderste rol van het gereed-
schap . Voor buislengtes van 1 − 8-inch/DN25 − DN200
past u de buizensteun aan de hoogte aan om het buisniveau
op 1° onder waterpas te plaatsen . Voor buislengtes van
10 − 12-inch/DN250 − DN300 past u de buizensteun aan
de hoogte aan om de buishoek tussen 0,50° en 1,00°
onder waterpas te plaatsen (indien nodig verhoogt u het
gereedschap om de vereiste buishoek te bereiken) .
• De tracking van rechts naar links moet minimaal
worden gehouden. Houd de buis zo centraal
mogelijk op de onderste rol.
• Controleer of het gereedschap waterpas staat.
De tracking van de buis is mogelijk niet juist als de
achterkant van de buis hoger is dan het te groeven
uiteinde.
Niet-naleving van deze instructies kan leiden tot
groeven die niet voldoen aan de specificaties.
Hartlijn van
gereedschap
Hartlijn
van buis
Buislengte
20 voet/6 m
OPGELET
Hartlijn gereedschap
(waterpas)
Hartlijn buis
Waterpas op 1° onder het niveau
voor buizen van 1 – 8 inch
0,50° tot 1,00° onder het niveau
voor buizen van 10 – 12 inch
0 tot 0.3° max.
(0
1.2 inch/
–
0
31 mm)
–
9
