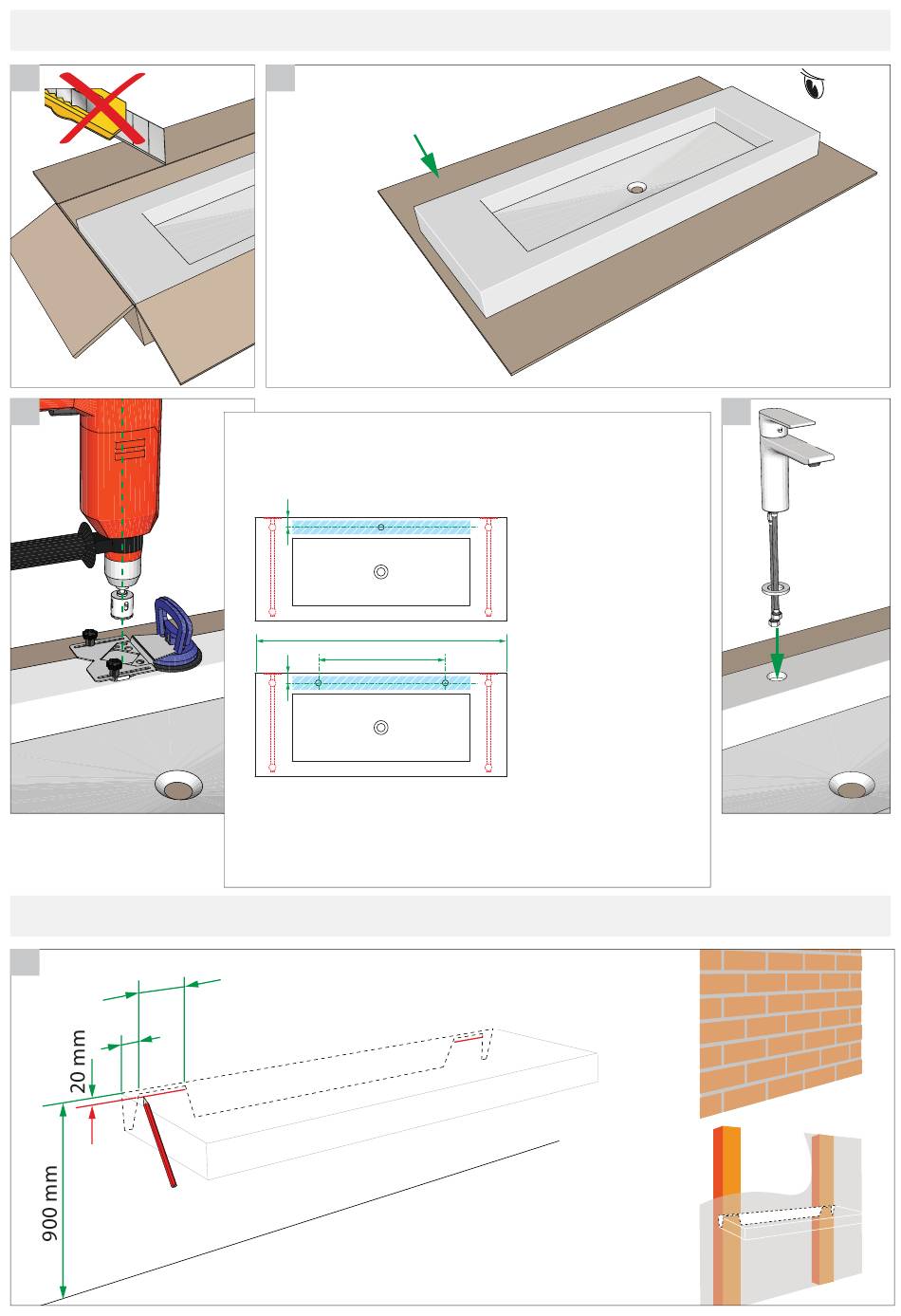

I. Before installation - Voor installatie - Avant l'installation - Vor der installation
1
3
II. Installation - Installatie - Installation - Installation
5
110
40
2
Protect against damage
Beschermen tegen
beschadiging
Protéger contre les dommages
Zum schutz vor beschädigungen
Zone suitable for drilling tap hole
Zone geschikt voor boren van kraangat
Zone approprié pour pencer le trou du robinet
Zone geeignet für drilling hahnloch
55 mm
Ø 35
Y
X
= 1/2 Y
55 mm
Y = Top - tablet
X = Recommended center distance - Aanbevolen centerafstand
tablette - Tablette
Distance recommandée au centre - Empfohlener Mittenabstand
- >
1350
675
mm
mm
- >
1500
750
mm
mm
1650
- >
820
mm
mm
1800
- >
900
mm
mm
1950
- >
950
mm
mm ...
Ø 35
Only on a stone wall OR
an extra reinforced wall
Enkel op stenen wand OF
extra verstevigde wand
Uniquement sur un mur de pierre OU
un mur extra renforcé
Nur auf eine Steinwand ODER
eine extra verstärkte Wand
check !
Check for damage before
Check for damage before
starting installation
starting installation
Controleer op schade vóór montage
Controleer op schade vóór montage
Contrôler si le produit n'est pas endommagé
Contrôler si le produit n'est pas endommagé
avant montage
avant montage
Prüfen sie das produkt auf beschädigungen
Prüfen sie das produkt auf beschädigungen
vor der installation
vor der installation
4
