Communicatiemodule ACM..WIRE voor
gasmeters met Absoluut ENCODER AE2
Communicatiemodule ACM..WIRE voor het regis-
treren en doorsturen van de absolute meterstand.
De ACM M-BUS WIRE biedt bovendien de optie
"V-Drive". Daarmee kan de aansturing en status-
melding van de in de gasmeter geïntegreerde klep
worden uitgevoerd. De klep dient voor de afstands-
schakeling van de gastoevoer.
De functie is uitsluitend binnen de aangegeven gren-
zen gewaarborgd, zie pagina 4 (Technische gege-
vens). Elk ander gebruik geldt als oneigenlijk gebruik.
Typeaanduiding
Code
ACM
M-BUS
SCR+
WIRE
V-Drive
Smart Valve aansturing (M-BUS)

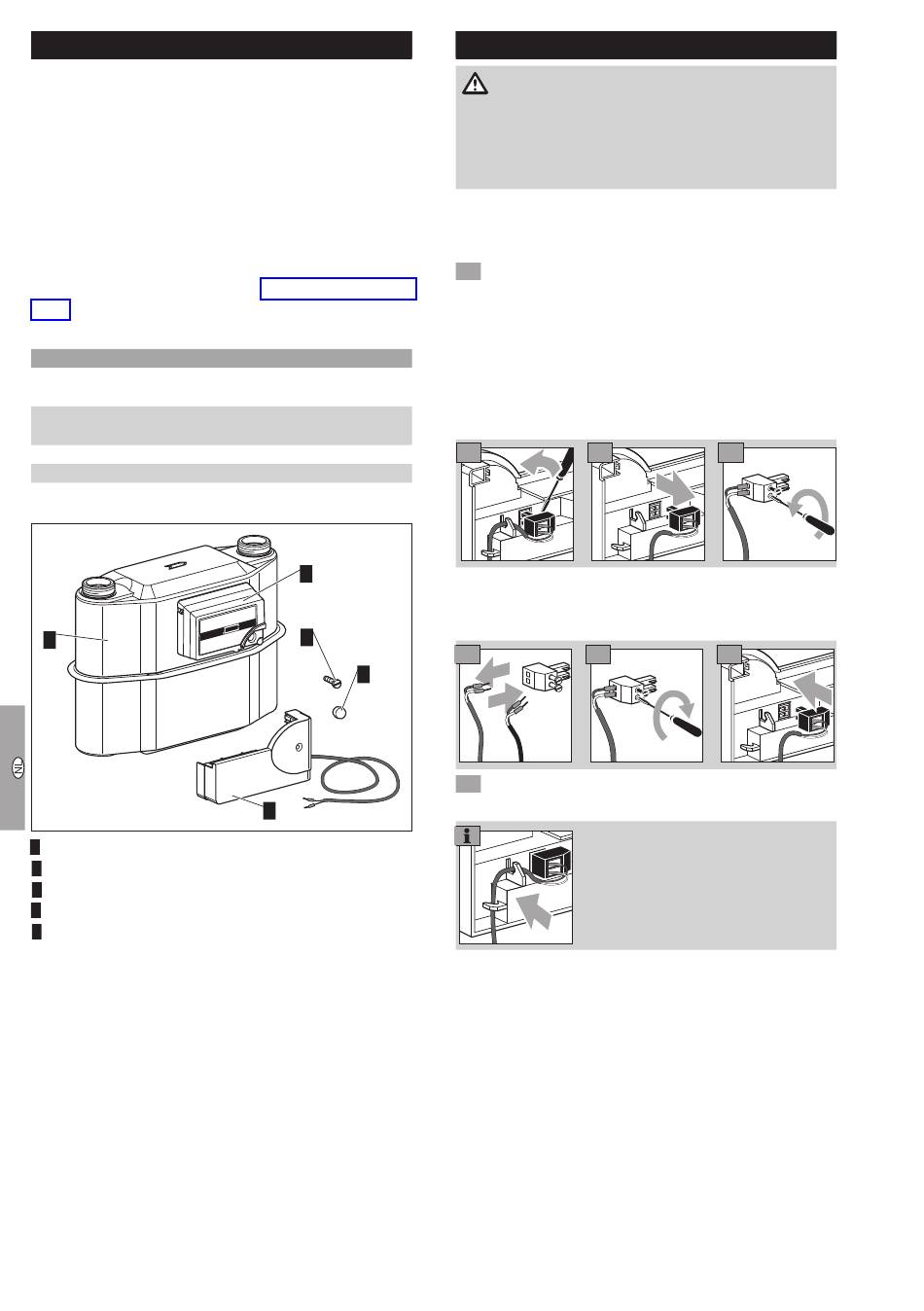

Benamingen onderdelen
1
1
Gasmeter
2
Absoluut ENCODER AE2
ACM M-BUS WIRE/ACM SCR+ WIRE
4
Bevestigingsschroef (achterkant ACM..WIRE)
5
Verzegeling (achterkant ACM..WIRE)
Beschrijving
Absoluut ENCODER
communicatiemodule
BUS-systeem M-BUS
Interface SCR+
Kabeluitvoering
2
4
5
3
NL-2
Bedraden
WAARSCHUWING
Levensgevaar door elektrische schok! Alvorens aan
stroomvoerende onderdelen te werken de elektri-
sche bedrading spanningsvrij maken.
▷ Bij de elektrische aansluiting van de ACM..WIRE
aan de ontvangereenheid is de polariteit wille-
keurig.
1 De ACM..WIRE met de aansluitleiding met de
ontvangereenheid verbinden.
▷ Indien op de plaats van inbouw al een aanslui-
ting op de ontvangereenheid aangelegd is, kan
de in serie vervaardigde aansluitleiding op de
ACM..WIRE als volgt worden verwijderd.
Demontage van de in serie vervaardigde
aansluitleiding
1
2
1
2
1
2
▷ De aansluitstekker uit de ACM..WIRE voor de
4
5
verdere bedrading met de reeds aangelegde
aansluitleiding gebruiken.
4
5
4
5
7 De nieuwe aansluitleiding in de trekontlasting
schuiven.
3
3
3
6
6
6
