Productbeschrijving
3.1
Opbouw en functie
Structuur (MPLV 2/SPLV 2/GPLV 2)

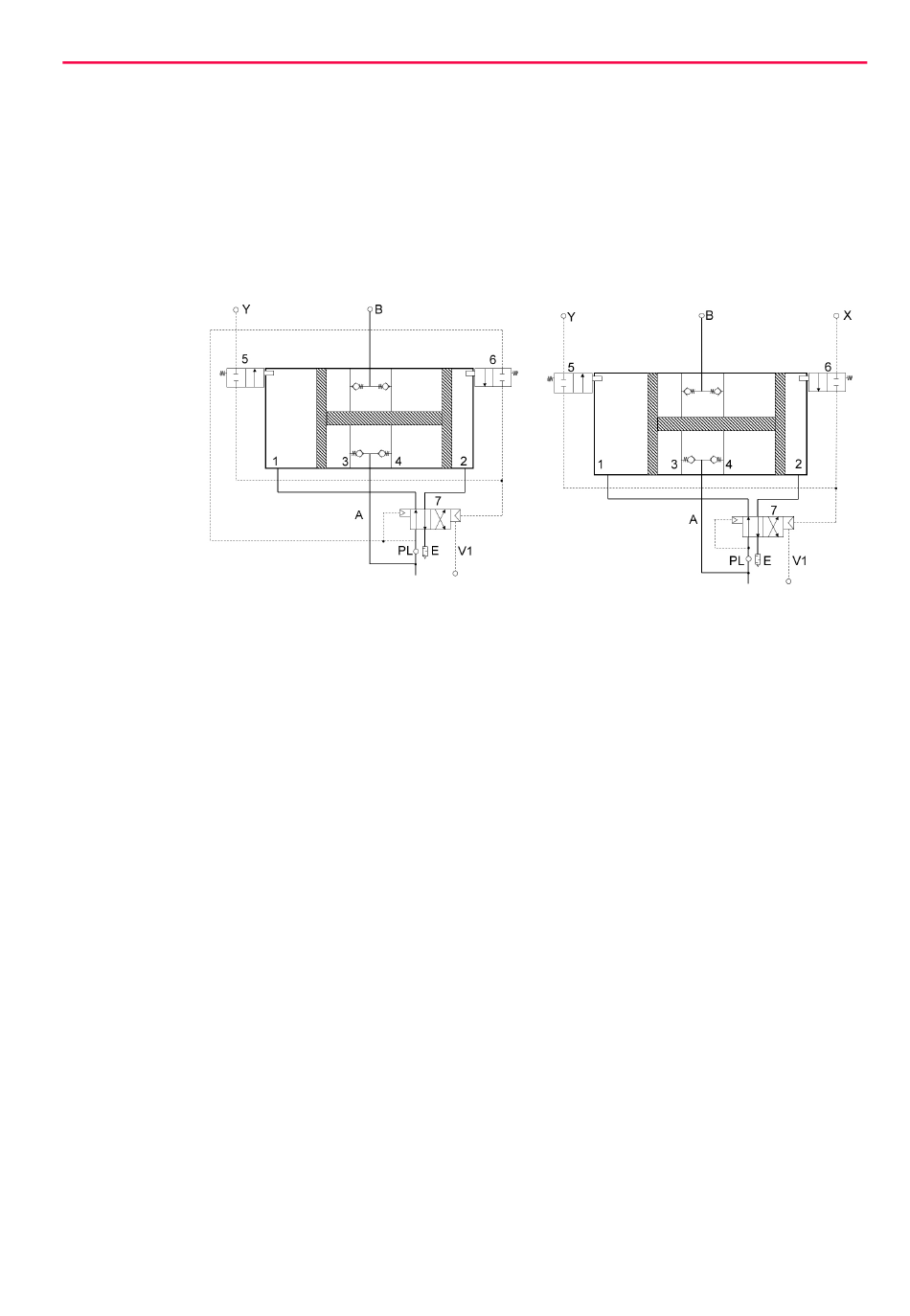

Schakelschema xPLV2 zonder stuur-
lucht
Tab. 3-1 Schakelschema
1
2
3
4
5
6
7
0000000432 - 002 - NL
Aandrijfruimte 1
Aandrijfruimte 2
Compressieruimte 1
Compressieruimte 2
Onderste kap van stuurventiel
Bovenste kap van stuurventiel
Schuifverdeler
Productbeschrijving
Schakelschema xPLV2 met stuurlucht
A Gasinlaat op de compressor
B Gasuitlaat op de verdichter
P
Aandrijfluchtinlaat
L
E Afvoerluchtaansluiting/geluiddem-
per
V1 Ventilatie schuifverdeler
Y Ventilatie stuurklep
X Stuurluchtaansluiting (SPLV2/
GPLV2)
12
