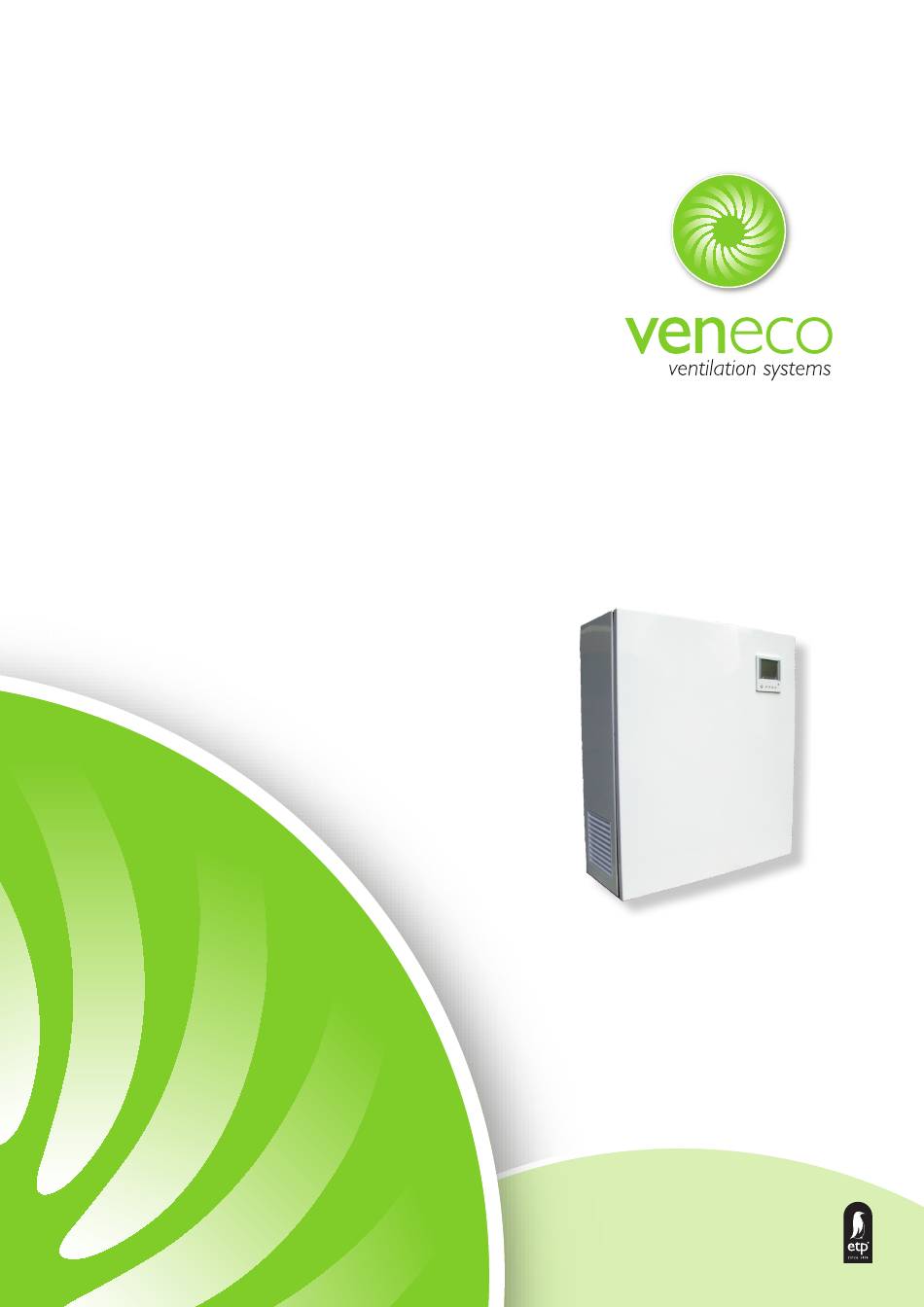

- Pagina 1 Installatiehandleiding Extra Large Comfort 11.2015 - V 1.2 - NL www.veneco-ventilation.be...
- Pagina 2 Elek Trends Productions nv Rue des Bengalis 4 | B - 7700 Moeskroen Tel. +32 (0)56 48 15 90 | Fax +32 (0)56 48 15 91 info@veneco-ventilation.be | info@veneco-ventilation.be...
- Pagina 3 INDEX 1. Introductie, p4 2. Gebruik, p4 3. Inhoud verpakking, p4 4. Referentienummer, p4 5. Technische gegevens,p5 6. Veiligheidsinstructies, p6 7. Overzicht en werking, p6 8. Montage en inregeling, p7 9. Aansluiting op het net, p9 10. Bediening, p9 11. Onderhoud, p15 12.
-
Pagina 4: Introductie
1. INTRODUCTIE Deze installatiehandleiding bevat technische beschrijving, werking- en montagerichtlijnen, technische gegevens van de gedecentraliseerde ventilatiegroep Extra large comfort, hierna vernoemd als groep. 2. GEBRUIK De groep is ontworpen om thermische energie te besparen dmv warmteterugwinnig en is een van de energiesbesparende componenten van de woning, het gebouw. -
Pagina 5: Technische Gegevens
5. TECHNISCHE GEGEVENS De groep is ontworpen om binnen te gebruiken tusen temperaturen van +1°C (+34 °F) tot +40 °C (+104 °F) en een relatieve vochtigheid van 80%. De ventilatiegroep moet geaard worden. IP rating van vaste voorwerpen en vloeistoffen: IP 44 voor de motoren;... - Pagina 6 6. VEILIGHEIDSINSTRUCTIES Lees eerst grondig deze installatiehandleiding vooraleer de gedecentraliseerde ventilatiegroep (hieronder vermeld als groep) te installeren of te bedienen. Houd bij de installatie rekening met de installatiehandleiding en de algemene geldende nationale en internationale reglementering voor veiligheid en elektrische installaties. De groep moet geaard worden! Controleer de groep op uiterlijke schade of vreemde opjecten die zich in de rotor kunnen bevinden en beschadigen vooraleer de groep op het net aan te sluiten.
-
Pagina 7: Montage En Inregeling
8. MONTAGE EN INREGELING Bevestig de groep zo dat er genoeg plaats is voor herstelling of reiniging. De muur waarop de groep gemonteerd wordt moet een effen oppervlak hebben. Eventuele oneffenheden kunnen maken dat de groep schuin hangt en daardoor de goede werking van de groep in het gedrang brengen. De minimum afmetingen van de groep tot aan de bevestigingsmuren worden in fig. - Pagina 8 Fig 5. Montage van de groep met de montageplaat Fig 6. Ophanging groep 4 pluggen met schroeven (meegeleverd met montagekit) Twee Ø125mm luchtkanalen BUITENSTE VENTILATIEKAP Vier pluggen met schroeven VENTILATIEGROEP...
-
Pagina 9: Aansluiting Op Het Net
9. AANSLUITING OP HET NET OntkOppel de grOep van het net vOOraleer enige elektrische werken uit te vOeren. schakel de grOep aan via een met aarding uitgerust en cOrrect geïnstalleerd stOpcOntact. elke afwijking van de vOOrgeschreven Bedradingswijze zal leiden tOt het vervallen van de garantie. - Pagina 10 De groep kan zowel bediend worden met het bedieningspaneel als met de afstandsbediening, fig. 8. 1. Groep AAN/UIT schakelen Om de groep AAN/UIT te schakelen: op het bedieningspaneel: druk op de toets schakel groep AAN/UIT op de afstandsbediening: druk op de toets schakel groep AAN/UIT Het bedieningspaneel toont het volgende indien de groep uitgeschakeld is, fig.
- Pagina 11 WAARSCHUWING! ALLEEN IN TE SCHAKELEN BIJ MINIMUM DEBIET VAN 40% !!!!!! INDIEN HET VERWARMINGSELEMENT GEACTIVEERD IS BLIJFT DE GROEP NOG 30S DRAAIEN TOT HET VERWARMINGSELEMENT VOLDOENDE AFGEKOELD IS. Timer. De timer maakt het mogelijk dat de groep automatisch op max. snelheid gaat draaien met automatische reset binnen vooropgestelde tijd tussen 10 tot 60 minuten.
- Pagina 12 Om terug te keren naar de fabrieksinstellingen gaat men naar de instellingen van de ventilatorsnelheid en drukt men gedurende 3 seconden tegelijkertijd op de knoppen. Fabrieksinstellingen ventilatorsnelheid: Stand 1 — 40 % Stand 2 — 70 % Stand 3 — 100 % Fig 12.
- Pagina 13 Instelling weekprogrammatie. Elke weekdag heeft 4 ingangen die bepalen wanneer de ventilator naar de ingestelde ventilatorsnelheid gaat, en het verwarmingselement aan of uitschakelt. Om in de instellingen van de weekprogrammatie te komen dient men de groep uit te schakelen met de knop op het bedieningspaneel of de knop op de afstandsbediening.
- Pagina 14 Alarmen. In geval van alarm schakelt de groep uit en verschijnt er op het display van het bedieningspaneel de alarmindicatie, fig. 15. De mogelijke alarmen vind je terug in tabel 3. Alarm temperatuursensor Het condensafvoerbakje is vol Alarm vorstbescherming Fig 15. Alarmindicatie Table 3.
-
Pagina 15: Onderhoud
11. ONDERHOUD De groep heeft 3 à 4 maal per jaar een onderhoud nodig. Onderhoud omvat regelmatig reinigen en de volgende handelingen: Onderhoud filter (3-4 maal per jaar). Vuile filters verhogen de luchtweerstand in het systeem en verminderen het luchtdebiet. De filters dienen gereinigd te worden indien ze verstopt zitten. - Pagina 16 Verwijderen van het condensbakje (indien nodig). In de afvoerleidingen kan in het koude seizoen condensatie voorkomen. Als het condensbakje vol is zal de groep aanschakelen en zal op het bedieningspaneel de indicator oplichten om eraan te herinneren dat het condensbakje geleegd moet worden. Om het condensbakje te verwijderen: Ontkoppel de groep van het net;...
- Pagina 17 11. TROUBLESHOOTING PROBLEEMVASTSTELLING EN TE ONDERNEMEN ACTIE Probleem Mogelijke oorzaak Te ondernemen actie De ventilatoren starten niet - Verzeker u ervan dat de groep goed Geen voeding aangesloten is op het net. Herstel anders de verbindingsfout. Koude toevoerlucht De filter aan de afvoerzijde is - Reinig of vervang de filter aan de geblokkeerd afvoerzijde.
- Pagina 18 ELEK TRENDS PRODUCTIONS NV GARANTIE Alle ELEK TRENDS apparaten zijn ontwikkeld en gefabriceerd overeenkomstig de hoogst mogelijke kwaliteitseisen. Indien er toch iets fout zou gaan met een ELEK TRENDS product dan geeft ELEK TRENDS een garantie onder volgende voorwaarden hierna omschreven. De ELEK TRENDS garantie is enkel geldig ingeval van fabricage-en/of montagefouten. De garantie vangt aan op de dag van aankoop of factuurdatum van het product bij een geautoriseerde handelaar en loopt af na de garantieperiode zoals hieronder weergegeven De ELEK TRENDS garantie is geldig wanneer het apparaat is gebruikt in overeenstemming met de gebruiksvoorwaarden...
- Pagina 20 ETP nv | Blauwfazantjesstraat 4 | B - 7700 Moeskroen Tel. +32 (0)56 48 15 90 | Fax +32 (0)56 48 15 91 | info@veneco-ventilation.be 1 www.veneco-ventilation.be...
