Montage-, gebruikers- en onderhoudshandleiding
1 Introductie
De G485B is een module die toegepast kan worden in alle net gevoede modellen van UNILOG, ISC230,
SC230 en ISC230B. De G485B module voorziet het apparaat, waarin hij geplaatst wordt, van een RS-485
bus aansluiting. Bestelnummer NN3656.
De G485B module vervangt de M485 en de G485 module. Het gebruikt van de G485B module is eenvoudig,
er zijn slechts 3 schakelaars aanwezig waarmee de module wordt ingesteld voor de master of slave functie,
voor de bus afsluiting en voor de bus definitie.
Met behulp van een RS-485 bus is het mogelijk om meerdere meteropstellingen of meters met elkaar te
verbinden. De bus kan volledig worden opgebouwd met Wigersma & Sikkema apparatuur, maar ook
apparatuur van een andere fabrikant kan worden aangesloten mits deze op 9600 baud wordt ingesteld.
De RS-485 bus is uitermate geschikt voor de overbrugging van lange afstanden en is ongevoelig voor
storing. De bus is opgebouwd met een 2-draadsverbinding waardoor installatie eenvoudig is.
RS-485 BUSMASTER
ISC230B
ETHERNET
PSTN
UNILOG 300
with mains
supply
EX
2
1
UNIGAS 300

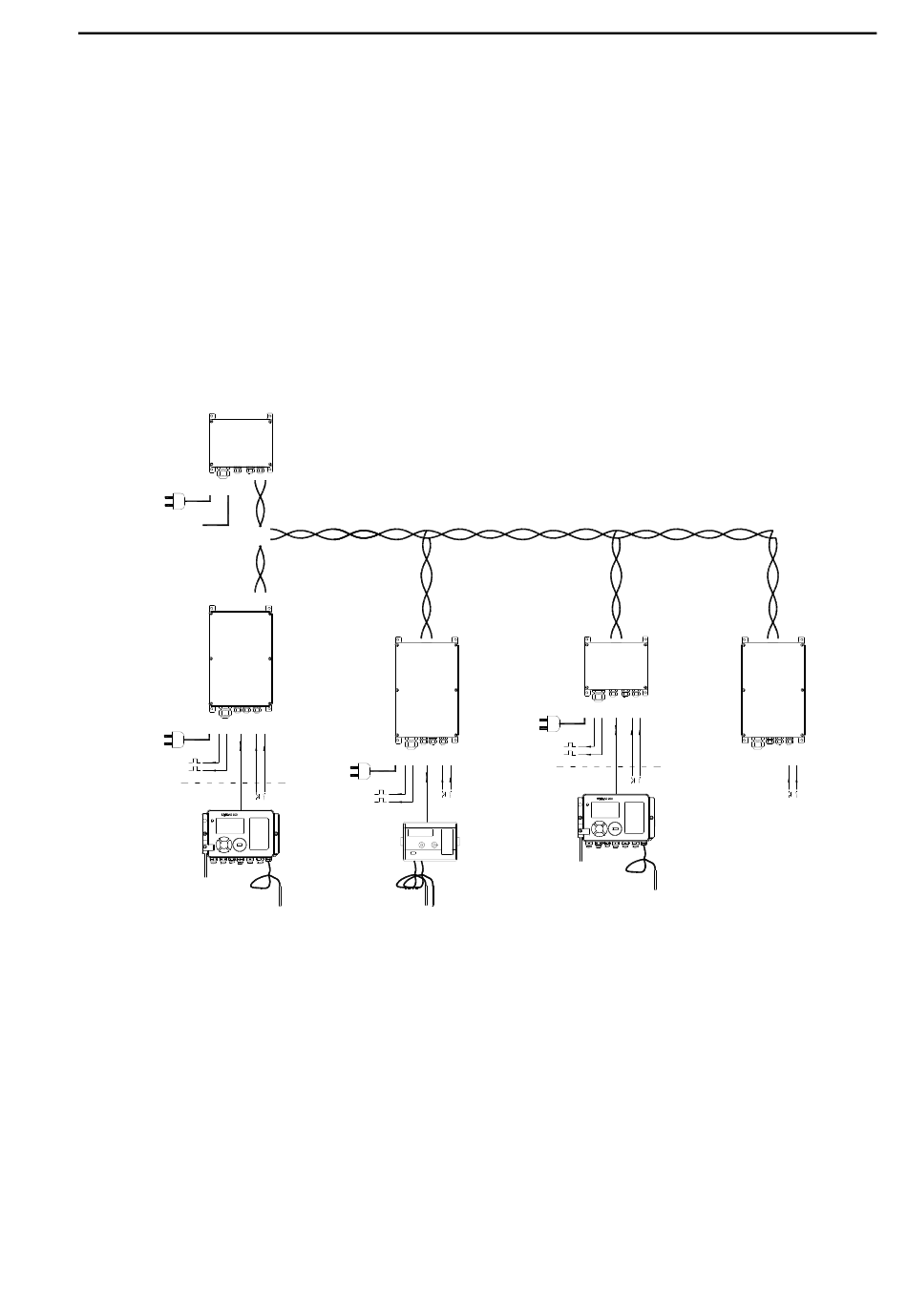

Figuur 1. Schematisch voorbeeld van een RS-485 bus opgebouwd met Wigersma & Sikkema apparatuur
OR
UNILOG
HEAT
More info: Press key
MULTICAL
MAXICAL
DDNN103GHNL/08-2018/Rev.D2
RS-485 BUSSLAVES
ISC 230
EX
2
1
More info: Press key
UNIGAS 300
G485B
UNILOG 300
with battery
supply
3
