INSTALLATIEVOORSCHRIFT &
HANDLEIDING JAARLIJKS ONDERHOUD

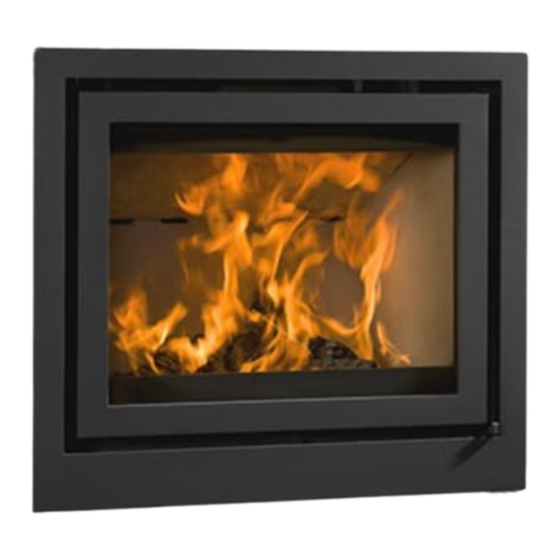

UNIVERSAL-6 65
Houtgestookte inzethaard
Barbas wenst u veel sfeer en plezier van uw nieuwe haard
Dit document is onderdeel van de levering van uw haard. Lees deze voor
installatie en onderhoud van de haard aandachtig door en bewaar het zorgvuldig!
Serienummer:
Productiedatum:

Advertenties

Inhoudsopgave
loading

Gerelateerde Handleidingen voor barbas UNIVERSAL-6 65

Samenvatting van Inhoud voor barbas UNIVERSAL-6 65

  • Pagina 1 UNIVERSAL-6 65 Houtgestookte inzethaard Barbas wenst u veel sfeer en plezier van uw nieuwe haard Dit document is onderdeel van de levering van uw haard. Lees deze voor installatie en onderhoud van de haard aandachtig door en bewaar het zorgvuldig!
  • Pagina 3 Naam, geregistreerde handelsnaam of geregistreerd Barbas Bellfires BV; Hallenstraat 17; 5531 AB Bladel; Nederland handelsmerk en contactadres van de fabrikant, zoals voorgeschreven in artikel 11 lid 5 Indien van toepassing, de naam en contactadres van de...
  • Pagina 4 UNIVERSAL-6 65 Installatievoorschrift...

  • Pagina 5: Inhoudsopgave

    UNIVERSAL-6 65 INHOUDSOPGAVE Pagina Inleiding 1.1 Algemeen ................... 1.2 Veiligheid en installatie-instructies ............. Plaatsing 2.1 Inventaris .................... 2.2 Voorbereiding voor het plaatsen ............2.3 Accessoires ..................Installatie 3.1 Voorschriften ..................3.2 Rookkanaal ..................3.3 Inbouw ....................3.4 Ombouw verbrandingsluchttoevoer systeem ........
  • Pagina 6 UNIVERSAL-6 65 Installatievoorschrift...

  • Pagina 7: Inleiding

    UNIVERSAL-6 65 INLEIDING 1.1 ALGEMEEN De haard dient geplaatst en aangesloten te worden door een Barbas dealer / vakman volgens dit installatievoorschrift, de nationale en de plaatselijk geldende voorschriften. Deze handleiding bevat zowel aanwijzingen voor het plaatsen als voor het aansluiten van de haard.
  • Pagina 8 • Het is noodzakelijk dat het toestel, het rookkanaal en de verbrandingsluchttoevoer jaarlijks door een Barbas dealer/vakman worden gereinigd en gecontroleerd. De veilige werking van het toestel blijft hierdoor gewaarborgd. • Het toestel is geschikt en toegelaten voor periodiek gebruik.

  • Pagina 9: Plaatsing

    UNIVERSAL-6 65 PLAATSING INVENTARIS Set documentatie • Gebruiksaanwijzing • Installatievoorschrift Attributen • Handschoen (Hittebestendig tot max. 95°C) • Bedieningshaak / Pook • Afdekplaatjes N.B. Mochten er onderdelen ontbreken, raadpleeg de dealer. 2.2 VOORBEREIDING VOOR HET PLAATSEN Controleer alle functies van de haard voordat deze geplaatst wordt.
  • Pagina 10 UNIVERSAL-6 65 Handgreep naar voren: Deur komt uit zijn vergrendeling en kan naar voren toe worden geopend. Gebruik hiervoor de meegeleverde bedieningshaak. • Controleer of de 2 vlamkeerplaten correct in de steunen ligt. • Controleer de werking van de schuif voor de regeling van de verbrandingslucht- toevoer (midden-onder de ruit).
  • Pagina 11 UNIVERSAL-6 65 • Controleer of de asbak geheel leeg is. • Meld eventuele gebreken direct bij uw dealer. • Verwijder bijgevoegde documenten en onderdelen uit de haard. • Bepaal nu hoe men de haard wil installeren. Belangrijk: Er zijn vele mogelijkheden ! Zie ook Hoofdstuk 3.3 Inbouw.
  • Pagina 12 UNIVERSAL-6 65 Installatiemogelijkheden: Toestel plaatsen als inzethaard in een bestaande schouw. Bij deze situatie is de verbrandingsluchttoevoer aan de voorzijde van het toestel. A Inzet, geen hol schouwlichaam. Schouwlichaam ventileren indien deze geheel hol is, door onder en boven in de schouw roosters aan te brengen.
  • Pagina 13 UNIVERSAL-6 65 C Inzet, met hol schouwlichaam bovenzijde. Convectielucht via het schouwlichaam. Toestel plaatsen als inbouwhaard in een bestaande of nieuwe schouw. Bij deze situatie kan het toestel voorzien worden van verbrandingsluchttoevoer van buiten via de achterzijde of onderzijde van het toestel.
  • Pagina 14 UNIVERSAL-6 65 B Inbouw, met convectieset en convectieventilator C Inbouw, met convectieventilator en convectielucht via het schouwlichaam. Installatievoorschrift...
  • Pagina 15 UNIVERSAL-6 65 = Dicht (Uitbreekopening) = Open (Uitbreekopening) = Rooster In/Uit-stroomopening schouw(lichaam) = Rooster Verbrandingsluchttoevoer via buitenmuur Convectieset: Installatievoorschrift...
  • Pagina 16 UNIVERSAL-6 65 • Ventilatie ommanteling / schouw. Zorg ervoor dat de ommanteling/schouw van voldoende ventilatie-openingen wordt voorzien (Zie hoofdstuk 3 en 4). • Openen van 2 convectielucht-uitstroomopeningen. Laat de geschiktheid van de inbouwruimte en schoorsteen controleren door een vakman. De inbouwruimte mag niet beschadigd zijn. De haard mag alleen geplaatst worden aan een “eigen”...
  • Pagina 17 UNIVERSAL-6 65 Afdekplaatjes convectielucht. Convectielucht uitstroom openingen open. Convectielucht uitstroom openingen dicht. Installatievoorschrift...

  • Pagina 18: Accessoires

    UNIVERSAL-6 65 ACCESSOIRES De volgende accessoires zijn leverbaar via uw dealer: Art. nr. Accessoire 338223 Convectieset Algemeen: (voor convectielucht-afvoer) Advies: • Toestel zonder convectieventilator: Toepassing convectieset wordt dringend geadviseerd. • Toestel met convectieventilator: Toepassing convectieset is niet nodig, maar wel mogelijk.

  • Pagina 19: Installatie

    UNIVERSAL-6 65 INSTALLATIE 3.1 VOORSCHRIFTEN Bij de inbouw van een haard dienen plaatselijke en/of nationale voorschriften op het gebied van brandveiligheid nauwgezet opgevolgd te worden. Raadpleeg in twijfel- gevallen de afdeling brandpreventie van de plaatselijke brandweer, vooral bij plaatsing in een woning met brandbare wanden en/of vloeren.

  • Pagina 20: Inbouw

    UNIVERSAL-6 65 3.3 INBOUW Het toestel kan zowel worden ingebouwd in een nieuw te bouwen schouw als in een bestaande open haard. Bij het inbouwen dienen zowel de brand- en de bedrijfsveilig- heid gewaarborgd te zijn. De installateur is hiervoor verantwoordelijk.

  • Pagina 21: Plaatsing Van De Haard

    UNIVERSAL-6 65 3.3.1 Plaatsing van de haard De haardpartij moet op een betonnen vloer worden opgebouwd. Bij het ontbreken hier- van dient (vanuit de kruipruimte) een voldoende stevige fundering van onbrandbaar materiaal te worden opgebouwd. Met behulp van draagbeugels (dealer-accessoire) kan men het toestel op zijn plaats zetten.
  • Pagina 22 UNIVERSAL-6 65 Voorbeelden installatiemogelijkheden. A Toestel als inzethaard in een bestaande schouw. B Toestel als inzethaard in een bestaande schouw. Voorzien van een convectieset en ventilatie van de schouw. Legenda pagina 25 Installatievoorschrift...
  • Pagina 23 UNIVERSAL-6 65 C Toestel als inzethaard in een bestaande schouw. Convectielucht via het schouwlichaam. Voorzien van ventilatie van de schouw. II A Toestel als inbouwhaard in een bestaande of nieuwe schouw. Voorzien van ventilatie van de schouw. Legenda pagina 25...
  • Pagina 24 UNIVERSAL-6 65 II B Toestel als inbouwhaard in een bestaande of nieuwe schouw. Voorzien van een convectieset en ventilatie van de schouw. II C Toestel als inbouwhaard in een bestaande of nieuwe schouw. Convectielucht via het schouwlichaam. Voorzien van ventilatie van de schouw.
  • Pagina 25 UNIVERSAL-6 65 Haard: Instroomopening verbrandingslucht (voorzijde haard) Instroomopening verbrandingslucht (onderzijde / achterzijde haard, Ø125 mm) m.b.v. luchttoevoer adapter (voorgemonteerd) Instroomopening convectielucht (voorzijde haard) Rookgasaansluiting (bovenzijde haard, Ø150 mm) Uitstroomopening convectielucht (voorzijde haard, boven) Uitstroomopening convectielucht (bovenzijde haard) / (Aansluiting convectieset) (2x Ø125 mm)
  • Pagina 26 UNIVERSAL-6 65 3.3.2 Beluchting / ventilatie Bij de haard zijn te onderscheiden: - convectielucht - verbrandingslucht Convectielucht is uitsluitend voor het overbrengen van de warmte van het toestel naar de woonruimte. De lucht komt uit de kamer en blijft in de kamer.

  • Pagina 27: Inbouw In Een Bestaande Schouw

    UNIVERSAL-6 65 3.3.3 Inbouw in een bestaande schouw Tijdens het inbouwen en stucadoren de haard niet met plakband afplakken. Plakband kan namelijk de lak van de haard beschadigen. • Verwijder bestaande vuurkorf of stookstenen, demonteer de afsluitklep. Het kanaal dient intact te zijn en mag tijdens inbouw niet beschadigd worden. De haard- opening dient zo groot te zijn, dat zowel links en rechts als ook boven en achter het toestel een spleet van 1-3 cm aanwezig is.
  • Pagina 28 UNIVERSAL-6 65 • Montage convectieset: ° Bevestig de 2 kraagringen op het toestel. ° Sluit nu de fl exibele slangen aan op de 2 kraagringen (Ø125 mm) aan de boven- zijde van de haard en op het metalen inbouwbakje van de toe te passen lucht- roosters (slangen-klemmen niet vergeten).
  • Pagina 29 UNIVERSAL-6 65 Maak de elektrische verbinding tussen de dimmer en ventilator volgens het elektrisch aansluitschema in fi guur 2. Bruin Blauw Blauw Bruin Randaarde steker (met aardbus) 230 VAC Convectie-ventilator 230 VAC/50 Hz Traploos regelbare dimmer “Clickson” temperatuurschakelaar ± 40°C...

  • Pagina 30: Afmeting (Cm)

    UNIVERSAL-6 65 Figuur 3: Toepassing convectieset en ventilatie schouw (schematisch) • Bouw de voorzijde dicht. Beschikbare BARBAS-roosters (optie) voor ventilatie schouw: KLEUR AFMETING (cm) NETTO OPENING (cm Messing of wit 13,5 x 13,5 (incl. inbouwbakje) Messing of wit 27,0 x 13,5 (incl.

  • Pagina 31: Aansluiting Rookgasafvoer

    UNIVERSAL-6 65 • Bij plaatsing van de haard tegen een dragende muur of tegen een wand van brandbare materialen, dient eerst een luchtspouw van minimaal 20 mm te worden gecreëerd. Voor de spouw dient dan een tussenmuur van minimaal 100 mm dikte in metselwerk ofwel celbetonsteen geplaatst te worden.
  • Pagina 32 UNIVERSAL-6 65 • Trek de kachelpijp of de RVS (fl exibele) pijp door het toestel naar beneden en bevestig deze op de rookgasafvoer-aansluiting. Bevestigen met slangklem (Minimaal 2 stuks per verbinding.) Installatievoorschrift...
  • Pagina 33 UNIVERSAL-6 65 Stalen kachelpijp • Duw de rookgasafvoer-aansluiting weer terug naar boven en bevestig deze. • Plaats de remplaat en rookgasklep weer terug. Installatievoorschrift...

  • Pagina 34: Ombouw Verbrandingsluchttoevoer Systeem

    UNIVERSAL-6 65 OMBOUW VERBRANDINGSLUCHTTOEVOER SYSTEEM Indien het toestel door de dealer geleverd is met verbrandingsluchttoevoer aan de voor- zijde van het toestel, kan - voordat het toestel wordt ingebouwd in een schouw - een buitenlucht voorziening worden aangebracht. Draai de 2 schroeven aan de voorkant van de onderzijde een aantal slagen los.
  • Pagina 35 UNIVERSAL-6 65 Verwijder de luchttoevoer adapter door deze achtereenvolgens aan de achterzijde en aan de voorzijde voorzichtig naar beneden te drukken. Indien het bakje niet loskomt dan de schroeven aan voor- en achterzijde iets losser draaien. Verplaats het bovendeksel met behulp van steeksleutel 8 naar de andere zijde van het bakje.
  • Pagina 36 UNIVERSAL-6 65 Luchttoevoer via de onderzijde van het toestel Sla met een hamer de breekplaat uit de luchttoevoer adapter en zet een kraagring in het ontstane gat. Draai de kraagring vast en buig de 3 lipje naar buiten toe. Monteer de luchttoevoer adapter weer op het toestel. Plaats vervolgens ook het afdek- plaatje weer.

  • Pagina 37: Voorbereiding / Functiecontrole

    UNIVERSAL-6 65 Luchttoevoer via de achterzijde Monteer de luchttoevoer adapter weer op het toestel. Neem de aansluitmodule voor de achteraansluiting en sla met een hamer de breekplaat eruit. Plaats een kraagring in de ontstane opening. Draai de kraagring vast en buig de 3 lipjes naar buiten toe.

  • Pagina 38: Bediening

    UNIVERSAL-6 65 BEDIENING De haard met ventilatorset (optie) en convectieset (optie) ingebouwd in schouw Figuur 3: Bediening Handgreep Keramisch hittebestendig glas Uitstroomopening convectielucht voorzijde (indien geen convectieset aanwezig) Uitstroomopening (2x rooster) (schouw) natuurlijke convectielucht Uitstroomopening (2x rooster convectieset) (schouw) convectielucht...

  • Pagina 39: Jaarlijks Onderhoud

    JAARLIJKS ONDERHOUD Het is noodzakelijk dat de haard, het rookkanaal en de verbrandingsluchttoevoer jaarlijks, vóór het stookseizoen, door een Barbas dealer/vakman worden gereinigd en gecontroleerd. De veilige werking van de haard blijft hierdoor gewaarborgd. Begin met het onderhoud pas 24 uur na de laatste stookperiode.
  • Pagina 40 Pas als de haard is afgekoeld, kan men hem reinigen. Nooit een schuurmiddel, agressieve middelen of kachelpoets gebruiken. • Eventuele lakbeschadigingen kan men bijwerken met een spuitbus BARBAS- hittebestendige lak. (Let op dat de haard voldoende is afgekoeld !) †...

  • Pagina 41: Vervangingsonderdelen

    UNIVERSAL-6 65 VERVANGINGSONDERDELEN Pos nr. Artikelnummer Omschrijving 339738 Remplaat RVS 337872 Ventilator 339448 Steen remplaat 338047 Steen zijwand links 339447 Steen achterwand 339741 Bodem 338074 Stookrooster 338048 Steen zijwand rechts 339742 Houtrekje 339756 Keramisch glas Gelieve bij bestellingen altijd het serienummer te vermelden.
  • Pagina 42 UNIVERSAL-6 65 VOLGORDE VERVANGEN INTERIEUR TOESTEL • Verwijder het stookrooster en de asbak. Ondanks dat de hittebestendige panelen met de grootste zorg zijn geproduceerd, kunnen er toch soms scherpe deeltjes uitsteken. Hieraan kan men zich verwonden. Daarom adviseren we om bij het verwijderen/plaatsen van de panelen werkhandschoenen te dragen.
  • Pagina 43 UNIVERSAL-6 65 • Schroef de borgpen los m.b.v. inbussleutel en steeksleutel. Nu kan de bovenste remplaat verwijderd worden door deze iets naar voren te trekken en vervolgens iets naar beneden te kantelen. De rempaat kan nu naar voren uitgenomen worden.
  • Pagina 44 UNIVERSAL-6 65 • Verwijder de onderste remplaat, door deze op te lichten en schuin naar een zijde uit te nemen. • Verwijder voorzichtig het linker zijpaneel. Installatievoorschrift...
  • Pagina 45 UNIVERSAL-6 65 • Verwijder voorzichtig het rechter zijpaneel. Let op dat het achterpaneel niet naar voren valt ! • Verwijder voorzichtig het achterpaneel, door deze op te lichten en rechtop, schuin naar voren uit te nemen. Het gehele interieur is nu gedemonteerd.

  • Pagina 46: Demonteren Ventilator

    UNIVERSAL-6 65 6.2 DEMONTEREN VENTILATOR LET OP! Maak de ventilator spanningsloos voordat met het demonteren wordt gestart. Trek de stekker uit het stopcontact of draai de schakelaar in de meterkast op nul. Schroef het stalen luikje los dat, na verwijderen van de beton panelen, zichtbaar is op de achterwand.
  • Pagina 47 UNIVERSAL-6 65 Trek voorzichtig de stekertjes op de ventilator los. De ventilator kan nu met tezamen met het luik uit de haard worden genomen. Door de 4 schroeven op het luik los te maken komt de ventilator los van het luik.

  • Pagina 48: Afmetingen

    UNIVERSAL-6 65 AFMETINGEN • zonder kader Met de hoge stelpoten kan het toestel tot 350 mm boven de vloer worden geplaatst. Installatievoorschrift...
  • Pagina 49 UNIVERSAL-6 65 • met inbouwkader Met de hoge stelpoten kan het toestel tot 350 mm boven de vloer worden geplaatst. Installatievoorschrift...
  • Pagina 50 UNIVERSAL-6 65 • met klassiek kader Met de hoge stelpoten kan het toestel tot 350 mm boven de vloer worden geplaatst. Installatievoorschrift...
  • Pagina 51 UNIVERSAL-6 65 • met verdiept kader Met de hoge stelpoten kan het toestel tot 350 mm boven de vloer worden geplaatst. Installatievoorschrift...

  • Pagina 52: Technische Gegevens

    UNIVERSAL-6 65 TECHNISCHE GEGEVENS Verbranding: Gemeten conform EN 13229 : 2001 en EN 13229 - A2 : 2004 Brandstof Hout Nominaal vermogen 9 kW Rendement Emissies (droog, bij 13% O , 273 K, 1013 hPa): Koolmonoxide (CO) 0,07%; 817 mg/m...
  • Pagina 53 UNIVERSAL-6 65 Verbrandingsluchttoevoer: Minimaal 150 cm opening in ruimte waar de haard is geplaatst of Ø125 mm buitenlucht- toevoeropening in muur/vloer • Convectieventilator 230 VAC / 39 W Opties: Toerenregeling door middel van inbouw- dimmer • Convectieset Installatievoorschrift...

  • Pagina 54: Barbas Bellfi Res Garantiebepaling

    Barbas Bellfi res Garantiebepaling Barbas Bellfi res B.V. staat in voor de deugdelijkheid van de geleverde Barbas haard en voor de kwaliteit van de toegepaste materialen. Alle Barbas haarden zijn ontwikkeld en gefabriceerd naar de hoogst mogelijke kwaliteitseisen. Mocht er desondanks iets fout zijn gegaan met de door u aangeschafte Barbas haard, dan hanteert Barbas Bellfi...
  • Pagina 55 3.2. Tevens vervalt de garantie indien op de originele aankoopbon iets veranderd, doorgehaald, verwijderd of onleesbaar is gemaakt. Artikel 4: Garantiegebied 4.1. De garantie is enkel geldig in die landen waar Barbas haarden via het offi ciële dealernetwerk worden verkocht. Artikel 5: Garantieperiode 5.1.

  • Pagina 56: Uw Barbas Dealer

    Uw Barbas dealer 04 - 010719 - 339763...
