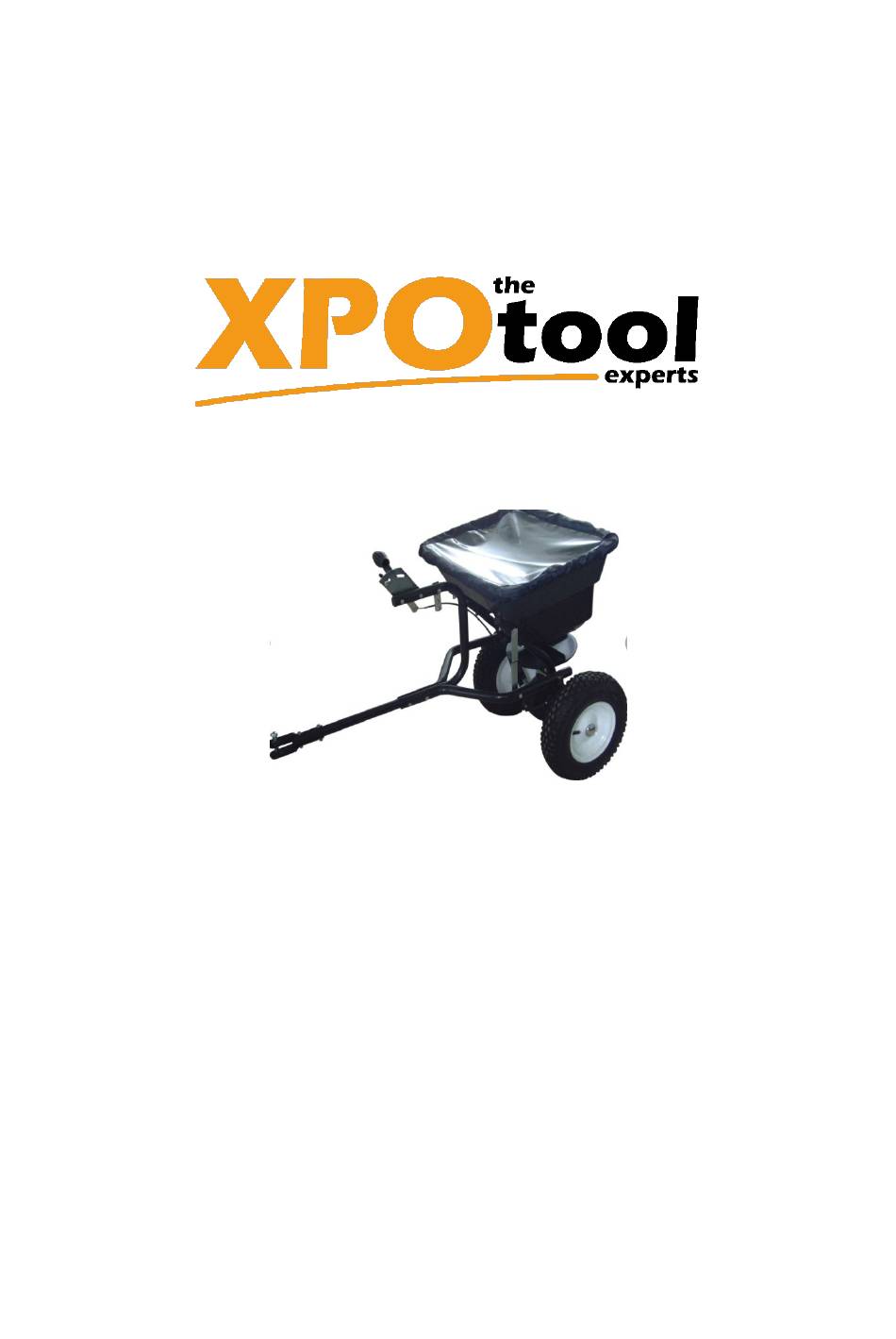

Gebruikershandleiding
Strooiwagen GT1507
60910
Afgebeeld product kan per model enigszins afwijken
Vóór ingebruikname de handleiding en veiligheidsvoorschriften lezen en toepassen!
Onder voorbehoud van technische aanpassingen!
Vanwege constante technische ontwikkelingen kunnen afbeeldingen, het stappenplan en technische
gegevens enigszins afwijken.
Advertenties
Samenvatting van Inhoud voor XPOtool GT1507
- Pagina 1 Gebruikershandleiding Strooiwagen GT1507 60910 Afgebeeld product kan per model enigszins afwijken Vóór ingebruikname de handleiding en veiligheidsvoorschriften lezen en toepassen! Onder voorbehoud van technische aanpassingen! Vanwege constante technische ontwikkelingen kunnen afbeeldingen, het stappenplan en technische gegevens enigszins afwijken.
- Pagina 2 Gebruik hiervoor het onderstaand adres en/of contactgegevens. Retouren WilTec Wildanger Technik GmbH Königsbenden 28 52249 Eschweiler E-mail: service@wiltec.info Tel: +49 2403 55592–0 - Fax: +49 2403 55592–15 https://www.XPOtool.com Artikel 60910 pagina 2 The Tool Experts 11 2022-1...
-
Pagina 3: Inleiding
Mocht u genoodzaakt zijn de werkzaamheden op een helling te verrichten, leest u dan eerst de veiligheidsinstructies van het voertuig over het veilig rijden op hellingen. Blijf weg van te steile hellingen! https://www.XPOtool.com Artikel 60910 pagina 3 The Tool Experts... - Pagina 4 Stap 1 Monteer het aandrijfwiel (1) op de transmissie en de as-constructie (3). 2. Steek de ronde M4×20-schroef (2) door het aandrijfwiel en vervolgens door de as van de trans- missie. https://www.XPOtool.com Artikel 60910 pagina 4 The Tool Experts 11 2022-1...
- Pagina 5 (zie afbeelding). 3. Bevestig het frame en de standvoet met M6×40-bouten, M6-moeren en grote sluitringen ⌀6 aan de trechter. Let op: De bouten en moeren mogen nog niet vast zijn aangetrokken. https://www.XPOtool.com Artikel 60910 pagina 5 The Tool Experts...
- Pagina 6 Het gat op de as van de transmissie dient naar boven te wijzen. Nr. Betekening Nr. Betekening Rechter wielframeconstructie Wielframeconstructie Transmissie en as Grote sluitring ⌀6 Linker wielframeconstructie Bout M6×40 Moer M6 Trechter https://www.XPOtool.com Artikel 60910 pagina 6 The Tool Experts 11 2022-1...
- Pagina 7 2. Monteer vervolgens de verbindingsstang met een M6×60-bout (7) en een M6-moer op het wiel- frame en bevestig de verbindingsplaat met de verbindingsstang (1) met behulp van een M6×63- bout (6). Let op: De bouten en moeren mogen nog niet vast zijn aangetrokken. https://www.XPOtool.com Artikel 60910 pagina 7 The Tool Experts...
- Pagina 8 3. Monteer nu de linker wielconstructie op de linker as, leg een ⌀16-sluitring aan en monteer de kap met een houten of rubberen hamer op de linker as. Steek binnenste as-huls in buitenste as-huls en zet het vast. https://www.XPOtool.com Artikel 60910 pagina 8 The Tool Experts...
- Pagina 9 Zet de trechter (5) en de trekstang (3) met een M6×40-bout (1) en een M6-moer (4) vast. 2. Trek vervolgens alle bouten, schroeven en moeren aan, maar nog niet helemaal vast. Breng de veiligheidsklemspeld (2) aan. https://www.XPOtool.com Artikel 60910 pagina 9...
- Pagina 10 Verwijder beide bouten en zet ze weer terug in nadat aanpassingen verricht heeft. Het aandrijfwiel moet in deze richting draaien terwijl de strooi- wagen naar voren wordt bewo- gen. https://www.XPOtool.com Artikel 60910 pagina 10 The Tool Experts 11 2022-1...
- Pagina 11 Explosietekening en onderdelenlijst https://www.XPOtool.com Artikel 60910 pagina 11 The Tool Experts 11 2022-1...
- Pagina 12 Belangrijk: Het op welke manier dan ook kopiëren van deze handleiding en/of gebruik ervan voor commerciële doeleinden, is uitsluitend toegestaan met vooraf verkregen schriftelijke toestemming van WilTec Wild- anger Technik GmbH. https://www.XPOtool.com Artikel 60910 pagina 12 The Tool Experts 11 2022-1...
