Beschrijving
J1
Stroomaansluiting (voor 3.5"-stekker)
J2
40-polige IDE-aansluiting via platte aansluitkabel met IDE-controller bijv. op
moederbord verbinden (één pin is er niet aanwezig, dit is bedoeld om een
overeenkomstig uitgeruste platte aansluitkabel correct op te steken), de eerste pin
van de platte aansluitkabel is meestal in kleur gemarkeerd.
J3
Twee 2-polige stiftstrippen, voor het instellen van Master ("M") en Slave ("S"); vanaf
fabriek ingesteld op "MASTER".
Inbouw
•
Maak de computerbehuizing open en verwijder voorzichtig het deksel.
•
Configureer de SATA-IDE-converter of als Master ("M") of als Slave ("S"). Deze instelling
is voor IDE-apparaten beslist noodzakelijk (bij SATA is dit niet aanwezig). Steek hiertoe
de jumper op de onderste twee contacten (Master, "M", zie afbeelding hierboven) of op
de bovenste twee contacten (Slave, "S").
•

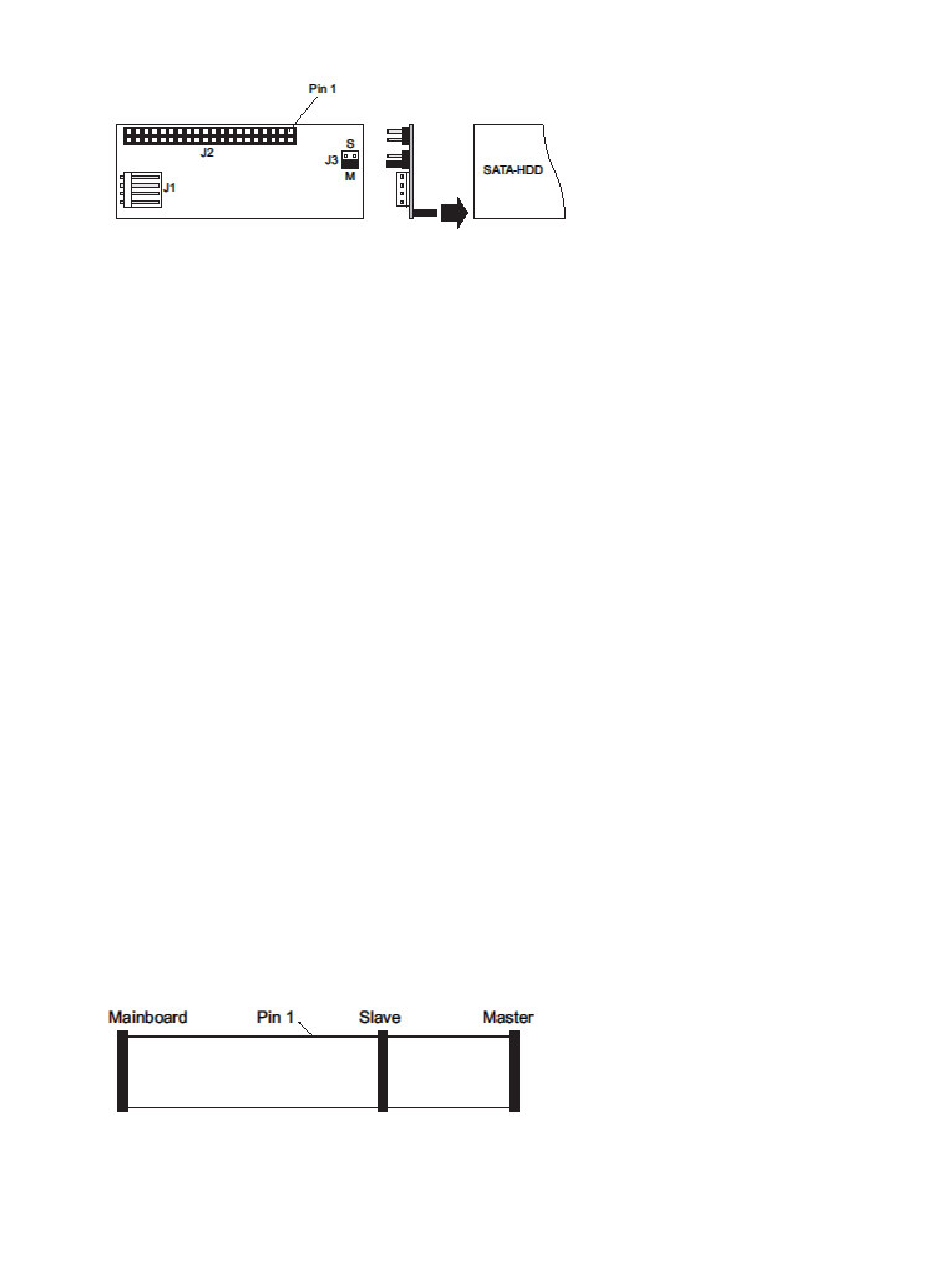

Steek de converter op het SATA-apparaat (SATA- harde schijf), zie afbeelding hierboven.
Om de printplaat achter op het SATA- apparaat goed vast te zetten, kan de printplaat het
beste met een stuk dubbelzijdig plakband op het SATA- apparaat bevestigd worden.
Anders is het mogelijk dat later de starre platte aansluitkabel de converter van de harde
schijf aftrekt.
•
Sluit nu de IDE- aansluitkabel aan op de aansluiting "J2" van de converter. Let hierbij op
de juiste polariteit. Pin 1 op de printplaat is gemarkeerd (zie eveneens afbeelding
hierboven); pin 1 van de platte aansluitkabel is meestal met een gekleurde streep
gemarkeerd.
•
Bovendien is bij de 40-polige aansluiting "J2" één pin weggelaten. Dit is geen fout in de
productie, maar dient ter voorkoming van het verkeerd opsteken bij toepassing van een
overeenkomstige IDE-kabel (een gat op de stekker is afgesloten).
Let bij het aansluiten van de IDE- apparaten op de juiste positie van de kabel:
Bij 80-polige kabels (ATA66/100/133- kabels) is de moederbord- stekker meestal blauw, de
slave- stekker grijs en de master- stekker zwart.
Indien alleen één IDE- apparaat op de kabel aangesloten wordt dient deze als "Master"
ingesteld te worden.
2
