Montage:
Het voelergedeelte van de lekkagesensor wordt in de opvangbak van de te bewaken tank hangend gemonteerd.
Het voelergedeelte kan tegen de wand van de opvangbak aanliggen of op de bodem worden geplaatst. De
aangesloten kabel moet op een dusdanige manier bevestigd zijn, dat het voelerelement zich altijd in verticale
positie bevindt. Bij vrij hangende montage er om denken dat de verbindingskabel zover door de wartel heen steekt
dat de onderkant van het voelerelement nog 40mm van de bodem is verwijderd, zodat bij een volgelopen
opvangbak tot een hoogte van 50mm de sensor aanspreek en het lekkagealarm aangaat.
Bij de uitvoering zonder aansluitkop MAXIMAT LW CX ... 0 moet op een dusdanige montage manier hetzelfde
resultaat worden verwezenlijkt.
Het voelerelement moet tegen verschuiven, pendelen en wegdrijven worden verankerd. De bevestigingsmaterialen
moeten bestand zijn tegen het gebruikte medium.
Aandachtspunt!
Bij een lekkage de lekkagesensor direct uit het medium verwijderen.
De lekkagesensor moet gereinigd(afspoelen) worden en mag na een grondige functionele test weer in de
gereinigde droge opvangbak gemonteerd worden.
Een langdurig onderlopen van de lekkagesensor moet worden voorkomen, hierdoor kan de kabel beschadigen en
kan er medium in de sensor binnenkomen.
Opmerking: Dekselpakking controleren op beschadigingen en juiste plaatsing!
Materialen:
Het sensorgedeelte komt bij tanklekkages met de opgeslagen vloeistof, de dampen of het condensaat in
aanraking. De materialen van het sensorelement moeten zo worden uitgezocht, dat ze bestand zijn tegen de te
meten vloeistof.
Onderdeel
Meetvoeler en meetvoelerbuis PVC, PE
Aansluitkop / behuizing
Montage gedeelte
Kabeldoorvoer/wartel
Pakking van de kabeldoorvoer Perbunan / EPDM
Aansluitkabel
Montage:

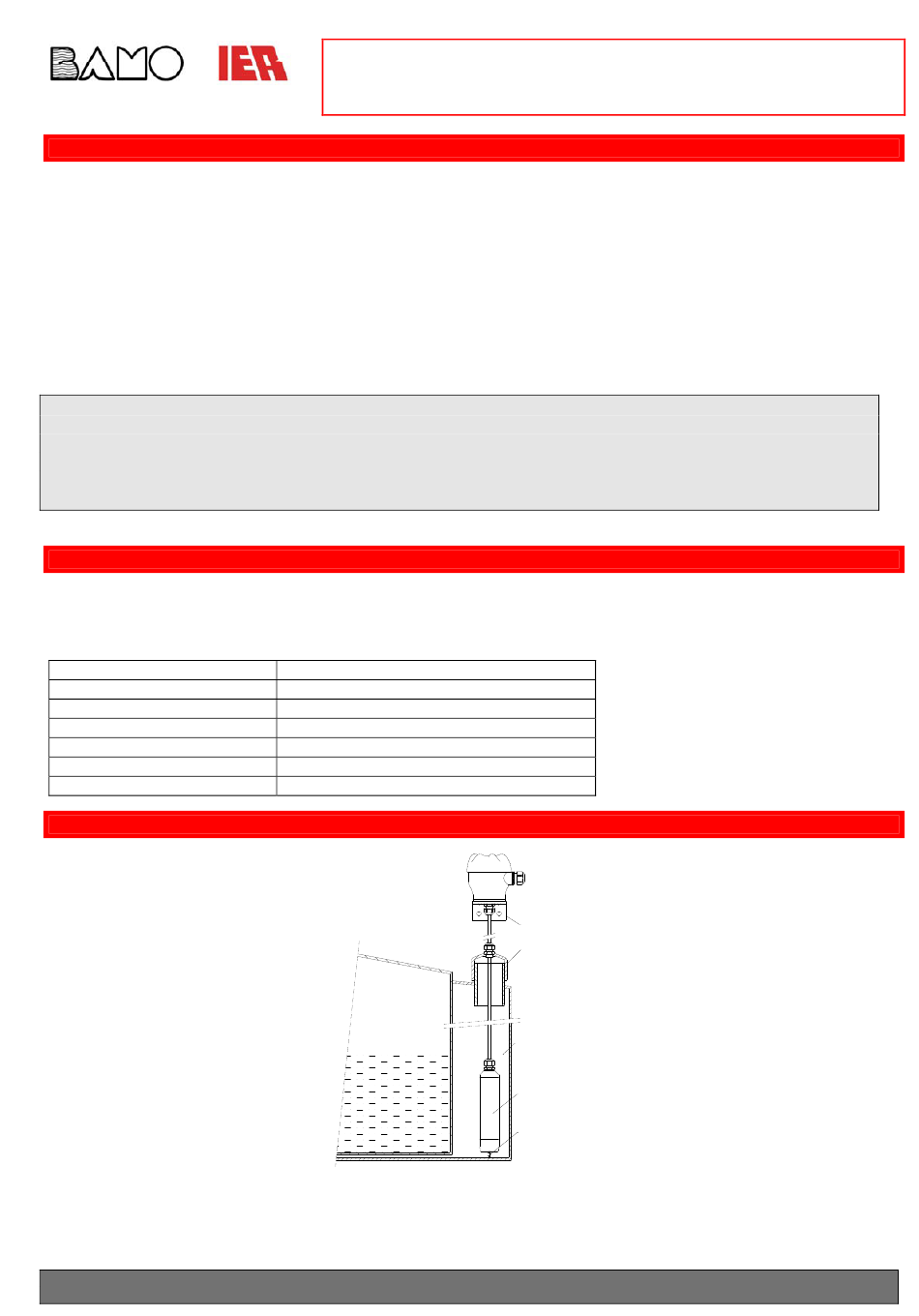

Montage voorbeeld:
Lekkage sensor voor opslagtanks
De lekkagesensor wordt in de opvangbak ingebouwd. Als de sensor op de bodem staat, geeft deze alarm als er
6mm vloeistof in de opvangbak staat. Bij opvangbakken voor opslagtanks moet de sensor op een dusdanige
manier worden ingebouwd dat de sonde bij 50mm vloeistof niveau alarm afgeeft.
Tel. +49 (0)621 84224-0 Fax: +49 (0)621 84224-90 . www.ier.de info@ier.de
SU3604c.doc 07/13
Materiaal
PBT
PVC (Polyvinylchloride) of PE (Polyetheen)
PA (Polyamid)
PVC
BAMO IER GmbH Pirnaer Straße 24 68309 Mannheim
B
EDIENINGSVOORSCHRIFT
C
-
OMPACTE
LEKKAGESENSOR
bevestigingshoek
Buiseindkap met
instelwartel
Opvangbak
Sensor
Maximale
Bodem afstand
40mm
MAXIMAT LW CX
3
