Samenvatting van Inhoud voor ALTA LABS S8-POE
- Pagina 1 SNELSTARTGIDS MODEL: S8-POE...
-
Pagina 2: Voordat U Begint
Voordat u begint Maak gratis uw Alta-account om uw Alta- apparaten te beheren. Ga naar manage.alta. inc of download de Alta Networks-app. Corp Office Columns AP6-main Devices 50.5 kb/s 38.1 Mb/s AP6-main 192.168.1.17 bcb923123426 1.97 Mb/s 0 b/s 391 kb/s AP6-lobby 192.168.1.22 bcb923774886... -
Pagina 3: Montagebenodigdheden
Verpakkingsinhoud RESET PoE+, 54VDC, 0.6A Max S8-POE Montagebeugel Wandmontageschroeven Schroefpluggen (2) (M3 x 20mm, 2) Voeding NB: We adviseren de bijgeleverde montagehardware te gebruiken voor de installatie van het product. Montagebenodigdheden • Ethernetbekabeling (CAT 5 of hoger) • Kruiskopschroevendraaier (voor montage) •... -
Pagina 4: Hardwareoverzicht

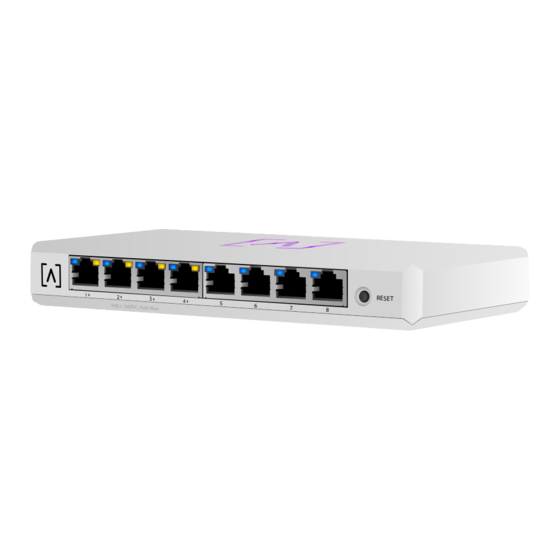

Hardwareoverzicht Bovenkant De Alta Labs-led boven op de switch knippert terwijl het systeem wordt opgestart. Wanneer het systeem volledig is opgestart, brandt de led constant tenzij deze wordt uitgeschakeld in de UI. Ook de ledkleur kan worden gewijzigd in de beheerinterface. - Pagina 5 Achterkant Input : 1.3A 5 4 V 1 . 3 A I n p u t : Gebruik het bijgeleverde netsnoer om de voeding aan te sluiten. Voorkant RESET PoE+, 54VDC, 0.6A Max P o E + , 5 4 V D C , 0 . 6 A M a x R E S E T Resetknop Houd om de fabrieksinstellingen van de switch te herstellen de knop 10...
-
Pagina 6: De Poorten 1 T/M 4 Ondersteunen 802.3At Poe+ Met Maximaal
Poorten en leds RESET PoE+, 54VDC, 0.6A Max P o E + , 5 4 V D C , 0 . 6 A M a x R E S E T De poorten 1 t/m 4 ondersteunen 802.3at PoE+ met maximaal 30 W per poort en een PoE-budget van 60 Watt. - Pagina 7 Hardwaremontage Wandmontage 1. Neem de bij de snelstartgids en het veiligheidsdocument geleverde sjabloon. SCAN VOOR SNELSTARTGIDS Communityforum Technische ondersteuning S8-PoE Sjabloon voor wandmontage Sjabloon...
- Pagina 8 2. Houd de sjabloon op de gewenste plaats en markeer de gaten met een potlood. S8-PoE Sjabloon voor wandmontage 60 mm Verticale montage Horizontale montage 3. Bevestig de montagebeugel met de wandmontageschroeven en een kruiskopschroevendraaier aan de wand. Gebruik hiervoor uitsluitend de bijgeleverde schroeven.
- Pagina 9 4. Houd de switch recht tegenover de montagebeugel. NB: het Alta Labs A-logo op de montagebeugel moet zich in dezelfde positie bevinden als dat op de switch. Schuif de inkepingen over de lipjes om de switch vast te zetten. 5. Sluit de voeding aan op de switch en steek...
-
Pagina 10: Apparaten Aansluiten
Apparaten aansluiten Sluit apparaten die Power over Ethernet nodig hebben aan op een van de eerste vier poorten. De poorten zijn autosensing. Apparaten die geen voeding nodig hebben, kunnen op elke poort worden aangesloten. Het apparaat instellen Volg de instructies in de Alta-app of beheerinterface om de switch in te stellen. -
Pagina 11: S8-Poe - Specificaties
S8-POE – specificaties Mechanisch Afmetingen 25,7 x 91 x 180 mm (1 x 3,6 x 7,1") Gewicht 38 kg (83 lbs) Materiaaltype Gespuitgiet kunststof Materiaalafwerking Kleur Poorten Interfacepoorten (8) 10/100/1000 Mbps SFP/SFP+ Geen Switchingcapaciteit 16 Gbps Non-blockingdoorvoer 8 Gbps Forwarding rate... - Pagina 12 Hardware Energiezuinig ethernet Management Resetknop fabrieksinstellingen Bluetooth Ja, instellen Voeding Max. stroomverbruik zonder 8 Watt Max. stroomverbruik volledige 68 Watt Universele AC, 100 - 240VAC Voeding 50/60Hz Extern RJ45- 12kV voor ESD - contact, 25kV voor poortoverspanningsbeveiliging ESD - lucht Milieu Montage Wandbeugel met beveiliging...
-
Pagina 13: Conformiteit
Conformiteit Verklaring van de Federal Communication Commission inzake interferentie Deze apparatuur is getest en voldoet aan de grenswaarden voor een digitaal apparaat van klasse B, zoals vastgesteld in paragraaf 15 van de FCC-voorschriften. Deze grenswaarden zijn vastgesteld teneinde een redelijke bescherming te bieden tegen schadelijke interferentie wanneer de apparatuur bestemd is voor een commerciële omgeving. - Pagina 14 FCC-verklaring inzake straling Deze apparatuur voldoet aan de FCC-stralingslimieten die zijn opgesteld voor een ongecontroleerde omgeving. Deze apparatuur moet worden geïnstalleerd en gebruikt met een minimale afstand van 20 cm tussen de straler en uw lichaam. CAN ICES-003(B) / NMB-003(B) This device contains licence-exempt transmitter(s)/ receiver(s) that comply with Innovation, Science and Economic Development Canada’s licence-exempt RSS(s).
-
Pagina 15: Technische Ondersteuning
Communityforum forum.alta.inc Technische ondersteuning help.alta.inc Alle specificaties kunnen zonder kennisgeving worden gewijzigd. Alta Labs-producten worden verkocht met een beperkte garantie: alta.inc/warranty © 2023 Soundvision Technologies. Alle rechten voorbehouden. Alta Labs is een handelsmerk van Soundvision Technologies.
