EX10 EXTENSIE-EENHEID
OPMERKING: Deze afbeelding is slechts bedoeld
als voorbeeld voor montage. Bij de uiteindelijke
montage zijn alle slangen en kabels aanwezig.

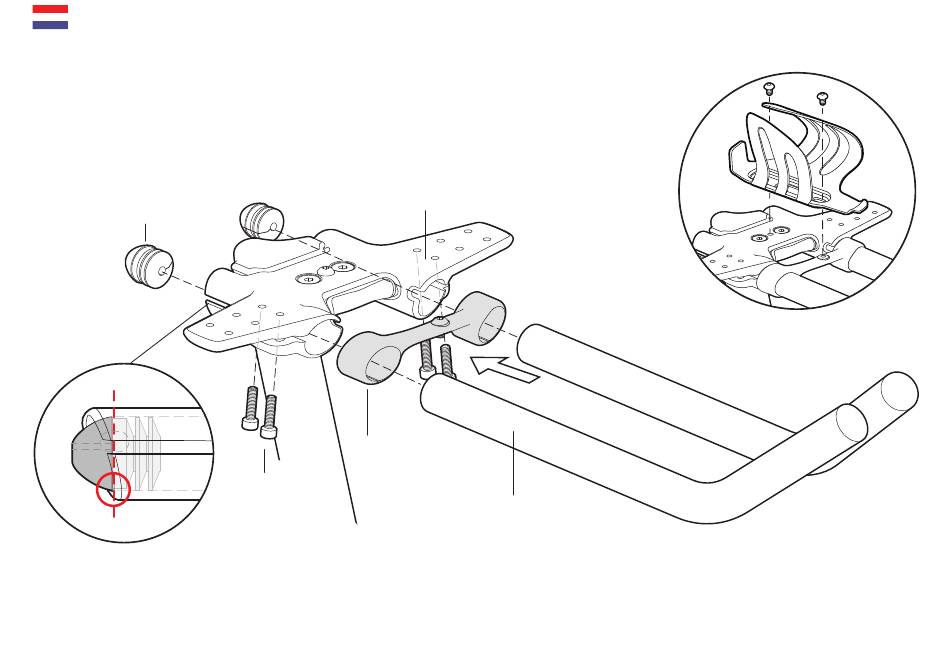

Monteer de extensies en stel ze af.
Vastdraaien tot 3 Nm.
Extensiepluggen
De extensies moeten
helemaal tot onderaan in de
stuwblokkenhouder voor interne
Di2 doorvoer komen.
39
EX10 Stuwblokkenhouder
(HBP-EX10-PADMNT)
Inpersmoer
Borgschroeven
extensies
M5 x 18 mm
Waterfleshouder aerobar, draai M5 x 8 mm
borgschroeven aan tot 2 Nm.
