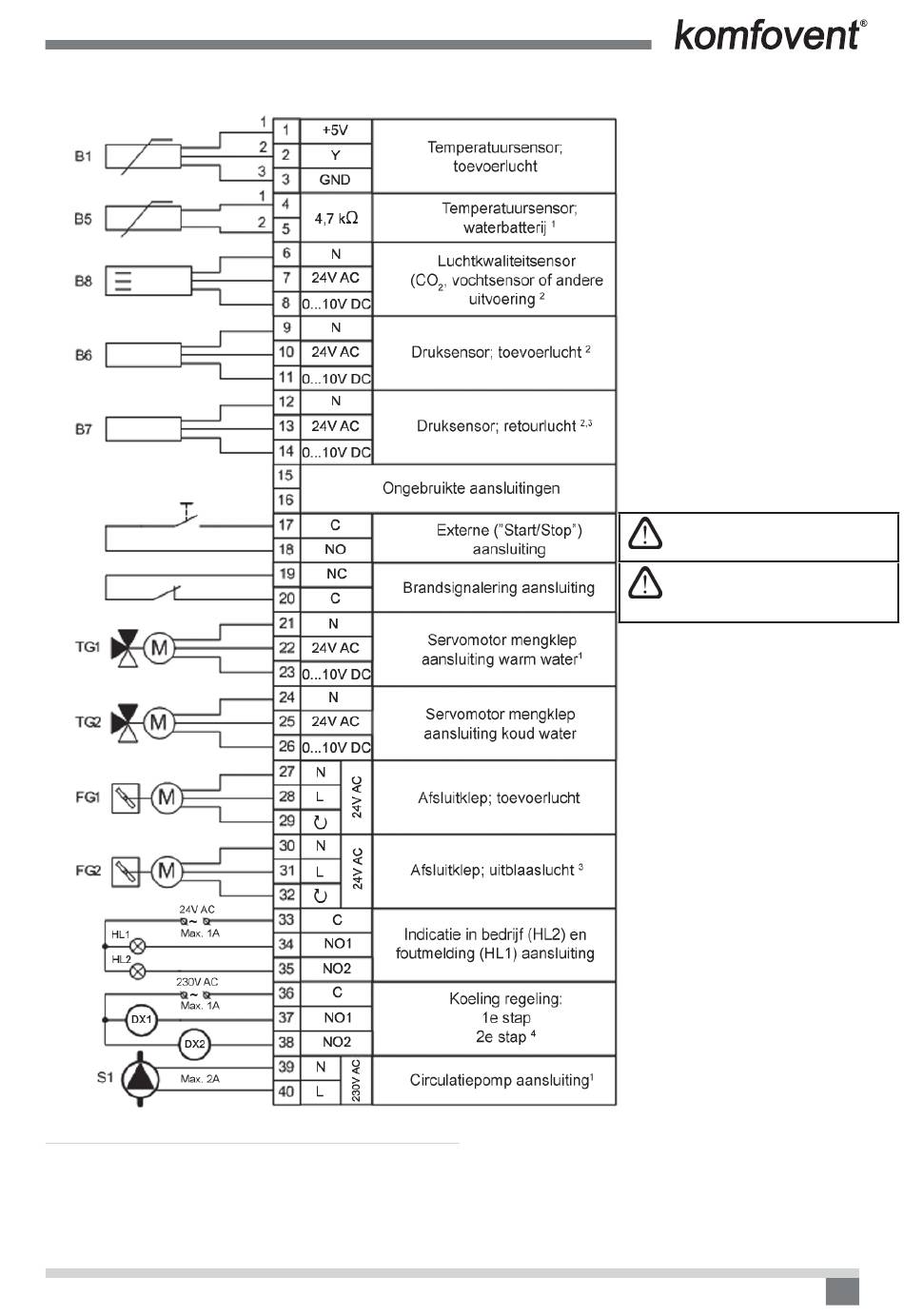

P3 Regelsysteem externe componenten aansluitingsdiagram
uitsluitend gebruikt voor toestellen met waterverwarmer.
1
Extra accessoires zijn alleen nodig in eenheden met elektrisch gecommuteerde (EC) ventilatoren.
2
In DOMEKT S, VERSO S (OTK) wordt eenheid niet gebruikt.
3
In eenheden met AC-ventilatoren niet gebruikt.
4
UAB Amalva behoudt het recht om veranderingen door te voeren zonder dit vooraf kenbaar te maken
C3.1-16-01-v1
Regelcontact. Potentiaalvrij,
sluit geen spanning aan!
Contact normaal gesloten.
Potentiaalvrij, sluit geen span-
ning aan!
1.3 c Afbeelding
171
