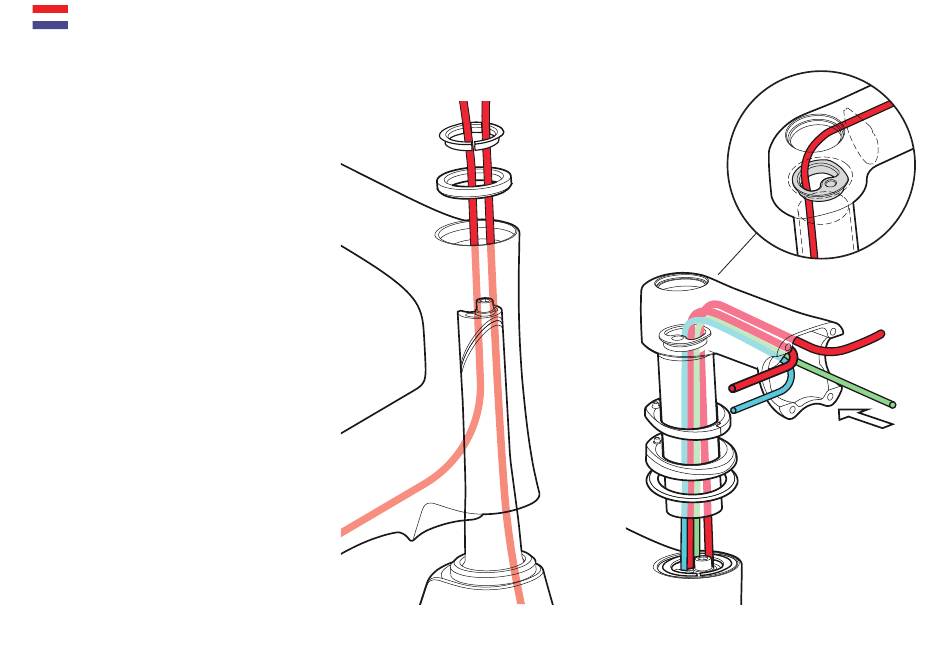

INSTALLATIE VORK & STANG – MECHANISCH
Opmerking: Wij raden u aan het stuursysteem
eerst te monteren zonder slangen en/
of kabels. Zo raakt u vertrouwd met het
stuursysteem. Daarna kunt u het stuursysteem
compleet monteren.
1.
Monteer een licht gesmeerd onderlager op
de vork.
2. Steek de remslangen door de
compressiering en de licht gesmeerde
bovenlager.
3. Druk de compressiering en het lager in het
frame.
4. Schuif de gewenste stangafstandhouders,
en daarna de lagerdop en de
afdichtingsring op de stang. Plaats geen 2,5
mm lang stangafstandhouder direct onder
de stang.
5. Leid de remslang door de stuurstang, door
het voorspanstuk en uit de voorkant van de
stang.
6. Monteer de vork in de stuurstang leid
daarbij de voorremslang zo dat ze hetzelfde
pad door de stang volgt als de achterste.
7.
Monteer de voorspanschroef
(zie pagina 22). Draai aan om elke speling
in de lagers te verwij deren.
8. Begin bij de stangmond en steek voldoende
versnellingskabel door de slang, zodat
ze vanaf de versnelling tot aan de BB
kabeldoorvoer reikt.
21
De kabels moeten door
het voorspanstuk in
de stang gaan.
