Gebruikershandleiding
ASLP3507

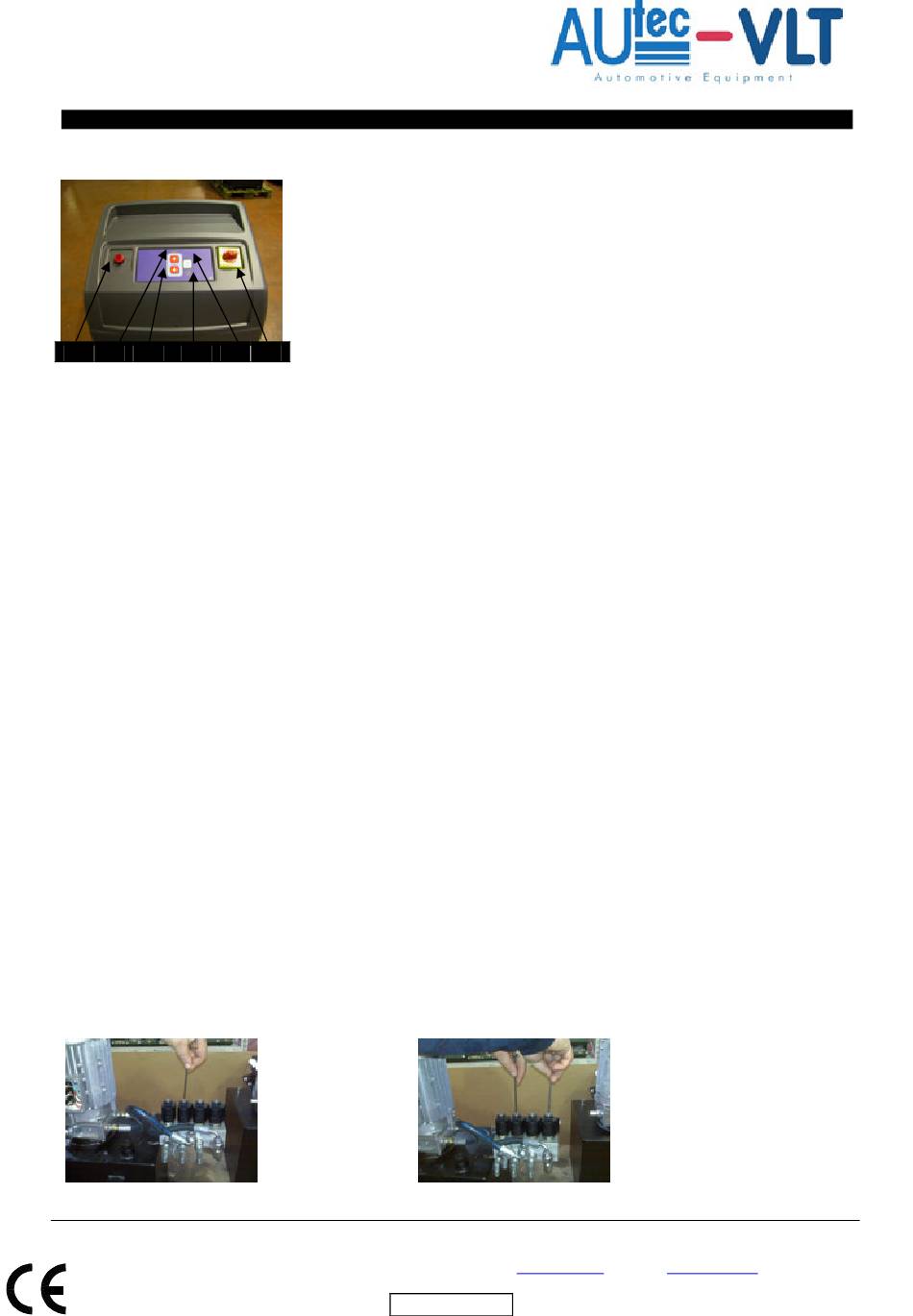

7. BEDIENING EN GEBRUIK
1
2
3
4
5
Fig.16
HOOFDSCHAKELAAR (6)
positie 0: De hefbrug krijgt nu geen stroom er kan nu eventueel een slot in de hoofdschakelaar geplaatst worden zodat een
onbevoegde de hefbrug niet kan gebruiken c.q. bedienen.
positie 1: Met de hoofdschakelaar in de "1" positie is het elektrisch circuit bekrachtigd
STIJGKNOP (2)
Bij indrukken wordt de motor en het stijgventiel bekrachtigd en zal de hefbrug omhoog gaan.
DAALKNOP (3)
Bij indrukken worden de daalventielen bekrachtigd en de hefbrug zal dalen tot de veiligheidshoogte van 400mm vanaf de vloer.
VEILIGHEIDSDAALKNOP (5)
Bij indrukken zal de claxon en na enkele seconden de ventielen bekrachtigd worden. De hefbrug zal nu de laatste 400mm zakken.
En tevens zal de hefbrug in de onderste stand aangekomen -synchroniseren.
VOLGORDE VAN GEBRUIK
• Voertuigpositionering
Parkeer het voertuig in het midden van het platform en schuif de verlengstukken eventueel uit.
• Opnamepunten
Plaats de opnamerubbers onder de opnamepunten van het voertuig.
• Stijgen
Zet de hoofdschakelaar (6) in de 1 positie en druk op de stijgknop (2) tot de gewenste hoogte is bereikt.
• Dalen
Druk de daalknop (3) in. De hefbrug zal nu dalen tot 400 mm boven de grond. Kijk of de veiligheidsruimte onder en rondom de
hefbrug vrij is van personen of obstakels. Laat nu de hefbrug verder zakken door een maal op de daalveiligheidsknop (1) te
drukken en vervolgens weer de daalknop (3) ingedrukt te houden.
• Nooddalen
In geval van een stroomstoring is het mogelijk om de hefbrug te laten dalen op de volgende wijze:
1. Controleer of er zich niemand in de veiligheidszone bevindt en of er geen obstakels onder de hefbrug staan.
2. Druk eerst alleen op de EA hydraulisch ventiel (Fig. 18).
3. Druk vervolgens tegelijk ook de EO hydraulisch ventiel (Fig. 19).
Fig.18
AUTEC - VLT Automotive Equipment (divisie van Autec Hefbruggen bv)
Industrieterrein IJsselveld, Vlasakker 11, 3417 XT MONTFOORT, The Netherlands
Tel: +31 348 477000 - Fax: +31 348 475104 - Internet:
BEDIENINGSKAST (Fig.16)
Het bedieningsgedeelte van de elektrische bedieningskast bevat:
1.
Signaallampje
2.
Stijgknop
3.
Daalknop
4.
Spanningscontrole lampje
5.
Veiligheidsschakelaar voor het laatste 400mm dalen
6.
Hoofdschakelaar
6
Fig.19
nl/TA-ASLP-3507-06
www.autec.nl
- E-mail:
info@autec.nl
