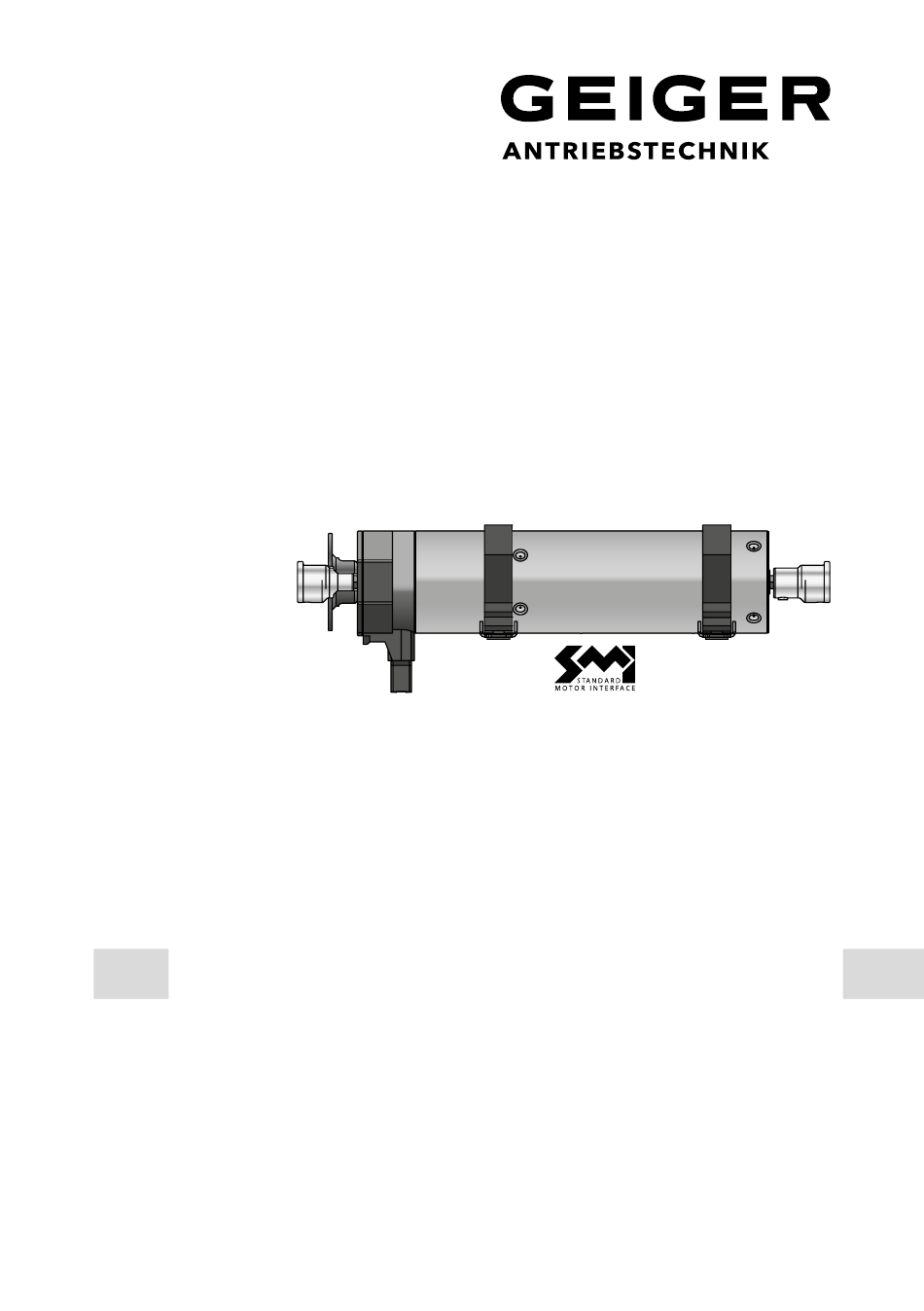

- Pagina 1 Jaloezieaandrijving: GEIGER GJ56.. E07 SMI Voor jaloezieën en raffstores Original-Montage- und Betriebsanleitung Original assembly and operating instructions Notice originale de montage et d’utilisation Originele montage- en bedrijfshandleiding www.geiger.de...
-
Pagina 2: Inhoudsopgave
24. Afvoervoorschriften ................16 1. Algemeen Geachte klant, Met de aankoop van een GEIGER motor hebt u gekozen voor een kwaliteitsproduct van GEIGER. Hartelijk dank voor uw beslissing en het vertrouwen dat u in ons hebt gesteld. Voor u deze aandrijving in gebruik neemt, dient u de volgende veiligheidsvoorschriften in acht te nemen. -
Pagina 3: Voorgeschreven Gebruik
GJ 56 Uitvoeringsopties Draaimoment in Nm Voor profielen met minstens 56 mm binnendiameter GEIGER jaloezieaandrijving 4. Veiligheidsvoorschriften Waarschuwing: Belangrijke veiligheidsvoorschriften. Voor de veiligheid van personen is het belangrijk om deze voorschriften na te leven. De voorschriften moeten worden bewaard. f Kinderen niet toelaten om met vaste besturingen te spelen. Afstandsbedieningen buiten het bereik van kinderen houden. -
Pagina 4: Veiligheidsvoorschriften Voor De Montage
Na de installatie moet een stekker voor de ontkoppeling van de aandrijving van het stroomnet toegankelijk zijn. f Beschadigde aansluitleidingen moeten door de GEIGER aansluitleiding van hetzelfde leidingstype worden vervangen. f Het apparaat moet worden bevestigd zoals in de montagehandleiding beschreven. -
Pagina 5: Identificatie-Nummer
De GJ56.. E07 SMI moet vlak t.o.v. de draaistang worden ingebouwd. De GJ56.. E07 SMI moet in het midden worden ingebouwd. Let op een gelijkma- tige lastenverdeling! Schuine inbouw: Kamerinterieur Toegestaan is de schuine inbouw tot max. 45° t.o.v. het horizontale vlak. www.geiger.de... -
Pagina 6: Montagehandleiding
Voor de bevestiging moet de stevigheid van het metselwerk of de ondergrond worden gecontroleerd Voor de inbouw moet de motor op zichtbare schade, zoals breuken of open leidingen worden gecontroleerd! Kast naar boven open: Gerhard Geiger GmbH & Co. KG | 100W1549 V001 0623... - Pagina 7 Kast naar beneden open: www.geiger.de...
-
Pagina 8: Voorschriften Voor De Elektrotechnicus
• Voor SMI aandrijvingen moet een 5 polige aansluitleiding met continue stroomvoeding worden gebruikt (GEIGER Flat5 met donker blauwe ring). • Om foutieve functies door de koppeling te voorkomen, mag er bij motoren met een elektronische eindschakelaar de snoer (referentie NYM) van actor/schakelaar naar de motor maximaal 100m bedragen. -
Pagina 9: Aansluittoewijzing Voor Smi Aandrijvingen Met Netspanning
De SMI aders I+ en I- kunnen in de motoraansluitleiding SMI aders in eigen leidingen van de SMI aandrijvingen (zoals boven) of in een eigen leiding worden gelegd. Het leggen van SMI aders samen met aders van vreemde signalen in een leiding is niet toegestaan. www.geiger.de... -
Pagina 10: Smi Aandrijvingen Op Verschillende Wisselspanningsfasen
Actor (telegrambedrijf) N L1 N L2 N L3 toegestaan Telegrambedrijf bij stroomvoeding van verschillende fasen N L1 N L2 N L3 niet toegestaan Toetsbedrijf bij stroomvoeding van verschillende fasen Gerhard Geiger GmbH & Co. KG | 100W1549 V001 0623... -
Pagina 11: Voor Uw Notities
12. Voor uw notities ... SMI-KEY-ID (etiket) Inbouwplaats bv.: 1e verdieping, linker zijde, derde kamer, 1e raam links www.geiger.de... -
Pagina 12: Instellen Van De Eindstanden
PROG-toets ca. 3 sec. eindschakelaar gelijktijdig worden bediend, tot na ca. 3 lang drukken PROG sec. de aandrijving d.m.v. de terugmelding (1 x klak-klak) „Eindstanden programmeren geactiveerd“ bevestigt. Erna toets loslaten. Gerhard Geiger GmbH & Co. KG | 100W1549 V001 0623... -
Pagina 13: Programmeren/Correctie Van De Eindstanden
Na 1, 5, 20 en vervolgens 50 ritten op de bovenste eindstand wordt door opnieuw rijden tot de eindschakelaar gecontroleerd of de afstand is veranderd. Indien ja, wordt de bovenste eindstand desbetreffend gecorrigeerd. Bij referentieritten blijft de aandrijving op de eindschakelaar staan. www.geiger.de... -
Pagina 14: Referentieritten Activeren/Deactiveren
Vrije beweeglijkheid van de stopschakelaar herstellen. Eindstanden opnieuw instellen. Gerhard Geiger GmbH & Co. KG | 100W1549 V001 0623... -
Pagina 15: Conformiteitsverklaring
Gerhard Geiger GmbH & Co. KG Schleifmühle 6 | D-74321 Bietigheim-Bissingen Phone +49 (0) 7142 9380 | Fax +49 (0) 7142 938 230 | info@geiger.de | www.geiger.de Sitz Bietigheim-Bissingen | Amtsgericht Stuttgart HRA 300591 | USt-IdNr. DE145002146 Komplementär: Geiger Verwaltungs-GmbH | Sitz Bietigheim-Bissingen | Amtsgericht Stuttgart HRB 300481 Geschäftsführer: Roland Kraus | WEEE-Reg.-Nr. -
Pagina 16: Onderhoud
T = -15°C .. +70°C Looptijd geoptimeerde Motor Onder voor behoud van technische wijzigingen. Informatie over het bereik van de omgevingstemperatuur voor de GEIGER motoren vindt u op www.geiger.de 24. Afvoervoorschriften Afvoer van verpakkingsmaterialen Verpakkingsmaterialen zijn grondstoffen en zo herbruikbaar. Uit zorg voor de milieubescher-...
