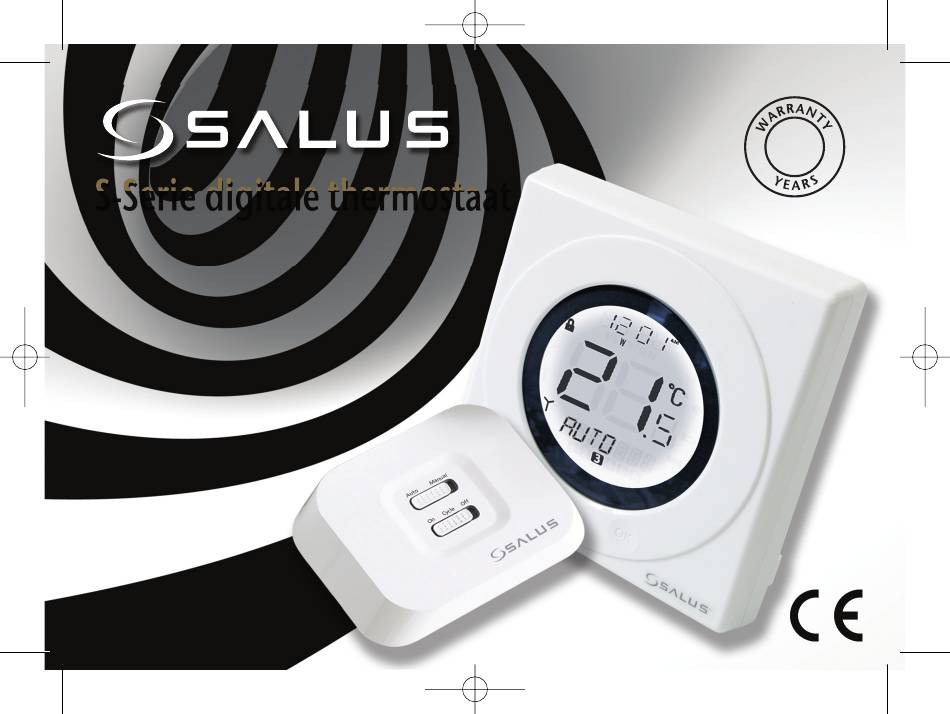

- Pagina 1 ST620RF Manual Dutch 003:Layout 1 1/8/11 15:30 Page 1 S-Serie digitale thermostaat Model Nr ST620RF Instructiehandleiding...
- Pagina 2 ST620RF Manual Dutch 003:Layout 1 1/8/11 15:30 Page 2 ST620RF INSTRUCTIEHANDLEIDING...
-
Pagina 3: Productnaleving
Richtlijn van de Raad 93/68/EEC VEILIGHEIDSINFORMATIE Deze instructies zijn van toepassing op het Salus Controls model dat op het voorblad van deze handleiding vermeld staat en mogen niet met een ander merk of model gebruikt worden. Deze instructies zijn bedoeld om toe te passen in Nederland en België alleen, en moet worden gevolgd,... -
Pagina 4: Inleiding
Deze unit is geen standaard programmeerder. Hij regelt de temperatuur volgens een aantal geprogrammeerde instellingen die op verschillende tijden van de dag actief worden. De ST620RF van Salus Controls is een stijlvolle en nauwkeurige elektronische thermostaat die voor 5/2 of 7 dagen geprogrammeerd kan worden, met een groot, gemakkelijk af te lezen LCD-scherm. -
Pagina 5: Installatie
ST620RF Manual Dutch 003:Layout 1 1/8/11 15:30 Page 5 INSTALLATIE Lees eerst de belangrijke veiligheidsinformatie aan het begin van deze handleiding voordat u dit apparaat gaat installeren. De ideale positie de ST620RF is ongeveer 1,5 meter vanaf de vloer. Hij dient op een goed bereikbare plaats gemonteerd te worden, die redelijk goed verlicht is en waar er geen extreme temperaturen of tocht aanwezig zijn. -
Pagina 6: De St620Rf Ontvanger Aansluiten
ST620RF Manual Dutch 003:Layout 1 1/8/11 15:30 Page 6 DE ST620RF ONTVANGER AANSLUITEN NB: Alle elektrische installaties moeten uitgevoerd worden door een bevoegde elektricien of ander competent persoon. Als u niet zeker weet hoe u deze digitale thermostaat moet installeren, raadpleeg dan een bevoegde elektricien, verwarmingsmonteur of de leverancier van uw boiler/verwarmingssysteem voor advies. -
Pagina 7: De Batterijen Installeren En Vervangen
ST620RF Manual Dutch 003:Layout 1 1/8/11 15:30 Page 7 DE BATTERIJEN INSTALLEREN EN VERVANGEN Het installeren en vervangen van de batterijen van het bedieningscentrum van de ST620RF is eenvoudig, maar u moet hiervoor eerst de kast van de thermostaat openen. Om de kast van de ST620RF te openen draait u de schroef onderop de kast los (rechts naast het gat voor de reset-knop): Als u de schroef losgedraaid heeft, trek hem dan naar voren totdat... -
Pagina 8: De Ontvanger En Het Bedieningscentrum Van De St620Rf Koppelen
ST620RF Manual Dutch 003:Layout 1 1/8/11 15:30 Page 8 DE ONTVANGER EN HET BEDIENINGSCENTRUM VAN DE ST620RF KOPPELEN Het is belangrijk dat de ontvanger en het bedieningscentrum goed gekoppeld worden, zodat de RF-adrescodes met elkaar overeenkomen en dat er tussen de units een betrouwbare communicatie is. Volg de onderstaande instructies om de units goed te configureren. - Pagina 9 ST620RF Manual Dutch 003:Layout 1 1/8/11 15:30 Page 9 Gebruik de aanraakring om door de menu's te gaan en druk op de OK-toets om het gewenste menu te selecteren: U kunt in elke richting (vooruit of achteruit) door de menu's lopen, afhankelijk van in welke richting u uw vinger over de aanraakring beweegt.
- Pagina 10 ST620RF Manual Dutch 003:Layout 1 1/8/11 15:30 Page 10 Als u het PAIR-menu (koppelen) heeft geselecteerd, wordt PAIR en de RF-afbeelding weergegeven. Druk op de OK-toets om de RF-adrescode naar de ontvanger te sturen. Het bedieningscentrum van de ST620RF laat dan een afteltimer zien: De unit telt 10 minuten af.
- Pagina 11 ST620RF Manual Dutch 003:Layout 1 1/8/11 15:30 Page 11 Het vervangen van de batterijen van het bedieningscentrum heeft geen invloed op de instelling van de RF-code. Als u echter de SYNC-knop op de ontvanger ingedrukt houdt, wordt de in het interne geheugen opgeslagen RF- adrescode gewist en schakelt de ontvanger naar de leer-stand zoals eerder beschreven.
-
Pagina 12: Led-Indicators Op De Ontvanger
ST620RF Manual Dutch 003:Layout 1 1/8/11 15:30 Page 12 LED-INDICATORS OP DE ONTVANGER De LED-indicators op de ST620RF ontvanger geven een duidelijke en eenvoudig te begrijpen indicatie van de huidige status van het systeem. De diverse combinaties van LED-signalen en de omschrijving ervan staan in de onderstaande tabel weergegeven: Status Indicatie... - Pagina 13 ST620RF Manual Dutch 003:Layout 1 1/8/11 15:30 Page 13 NA DE INSTALLATIE Na het voltooien van de installatie en als de ST620RF dan voor de eerste keer aangezet wordt, doet de programmeerbare thermostaat het volgende: Alle indicatoren op het scherm en de verlichting gaan aan. Na twee seconden gaat de ST620RF naar de NORMALE stand, wordt de huidige kamertemperatuur weergegeven en zal de indicator van de radiogestuurde klok knipperen.
- Pagina 14 ST620RF Manual Dutch 003:Layout 1 1/8/11 15:30 Page 14 GEBRUIKERSINTERFACE EN BEDIENINGEN De status en werking van de ST620RF staan duidelijk weergegeven op het grote LCD-scherm met verlichting). Op dit scherm kan de gebruiker in één oogopslag de huidige status van het verwarmingssysteem zien plus een duidelijke indicatie van de huidige kamertemperatuur.
- Pagina 15 ST620RF Manual Dutch 003:Layout 1 1/8/11 15:31 Page 15 Indicator Beschrijving Functie Klokscherm Geeft de dag en tijd weer Temperatuurindicator Geeft de ingestelde of gemeten temperatuur weer Alfanumeriek scherm Geeft het menu en andere statusmeldingen weer Programmanummer Geeft het nummer van het indicator actieve (geselecteerde) Indicator...
- Pagina 16 ST620RF Manual Dutch 003:Layout 1 1/8/11 15:31 Page 16 Er zijn weinig gebruikersbedieningen voor de ST620RF waardoor deze thermostaat erg makkelijk te gebruiken is. De thermostaat wordt bediend via een aanraakring (die om het scherm heen zit), twee aanraakgevoelige toetsen, een reset-knop en een schuifschakelaar aan de zijkant van de thermostaat.
- Pagina 17 ST620RF Manual Dutch 003:Layout 1 1/8/11 15:31 Page 17 De status van de ST620RF ontvanger wordt aangegeven door twee tweekleuren-LED's. De statusindicators zijn: Indicator Kleur Bedrijfsfunctie Blauw / Geel Blauw Stand 'warmte vragen Geel Faalveilige stand Groen / Rood Groen Stroom aan Rood SYNC-stand...
-
Pagina 18: Bediening
ST620RF Manual Dutch 003:Layout 1 1/8/11 15:31 Page 18 BEDIENING De ST620RF wordt geconfigureerd en afgesteld door middel van een innovatieve en stijlvolle aanraakring en twee aanraakgevoelige toetsen. De aanraakring zit om het scherm van de thermostaat heen en is eenvoudig te bedienen door met uw vinger rond de ring te gaan. - Pagina 19 ST620RF Manual Dutch 003:Layout 1 1/8/11 15:31 Page 19 Gebruik de aanraakring om door de menu's te gaan en druk op de OK-toets om het gewenste menu te selecteren: U kunt in elke richting (vooruit of achteruit) door de menu's lopen, afhankelijk van in welke richting u uw vinger over de aanraakring beweegt.
-
Pagina 20: De St620Rf Programmeren
ST620RF Manual Dutch 003:Layout 1 1/8/11 15:31 Page 20 DE ST620RF PROGRAMMEREN De ST620RF is door zijn programmeeropties zeer veelzijdig. De gebruiker kan de unit programmeren op een cyclus van 5/2 of 7 dagen. De programmeerbare thermostaat heeft een standaard set programma's die aan de meeste wensen van gebruikers zullen voldoen. - Pagina 21 ST620RF Manual Dutch 003:Layout 1 1/8/11 15:31 Page 21 Na de juiste selectie van de dagoptie, gaat de ST620RF naar het volgende programmeerscherm. Op deze schermen kunt u de gewenste tijd en temperatuur instellen, voor een optimale controle over uw verwarmingssysteem. Eerst moet u de ureninstelling aanpassen.
- Pagina 22 ST620RF Manual Dutch 003:Layout 1 1/8/11 15:31 Page 22 Als u de instellingen in programma 1 tot 6 voor maandag heeft ingevoerd, verandert het scherm van de ST620RF en wordt er een scherm COPY TO (kopiëren naar) weergegeven. Rol in dit scherm met de aanraakring naar de dag waarnaar u de instellingen wilt kopiëren en bevestig dit door op de OK-toets te drukken.
-
Pagina 23: Vakantie-Stand
ST620RF Manual Dutch 003:Layout 1 1/8/11 15:31 Page 23 VAKANTIE-STAND In het VAKANTIE-menu kunt u de vakantie-stand van de ST620RF aan zetten. De VAKANTIE- stand zal alle huidige programma-instellingen tijdelijk opheffen met een specifieke temperatuurinstelling die actief is tussen twee data die de gebruiker heeft ingevoerd. Op de begindatum van de vakantie gaat de VAKANTIE-indicator aan en wordt de VAKANTIE- stand actief. - Pagina 24 ST620RF Manual Dutch 003:Layout 1 1/8/11 15:31 Page 24 Gebruik de aanraakring om de einddatum op precies dezelfde manier in te voeren als de bij de begindatum van de vakantie. Standaard wordt in de VAKANTIE- stand de begin- en einddatum ingesteld op de huidige datum.
- Pagina 25 ST620RF Manual Dutch 003:Layout 1 1/8/11 15:31 Page 25 DE VAKANTIE-STAND ANNULEREN Druk in de VAKANTIE-stand op de OK-toets. Het scherm wisselt dan elke 0,5 seconde af tussen CANCEL (annuleren) en HOLIDAY (vakantie). Dit staat hieronder weergegeven. Als u op de OK-toets drukt wordt de VAKANTIE-stand geannuleerd en gaat de ST620RF weer terug naar de AUTO-stand.
- Pagina 26 ST620RF Manual Dutch 003:Layout 1 1/8/11 15:31 Page 26 VORST-MENU In het VORST-menu kunt u de vorstbeschermingsstand van de ST620RF aan- of uitzetten. De temperatuur van de VORST-stand is vooringesteld op 5°C; deze temperatuur is in de fabriek ingesteld en kan niet gewijzigd worden. De VORST-indicator wordt in het hele VORST-menu weergegeven.
- Pagina 27 ST620RF Manual Dutch 003:Layout 1 1/8/11 15:31 Page 27 SLAAPMENU In de SLAAP-stand kan de ST620RF energie besparen door het LCD-scherm uit te zetten. In het SLAAP- menu kunt u deze energiebesparende functie activeren via een afteltimer van 5 seconden: Als u binnen de 5 seconden op de OK-toets drukt, gaat de ST620RF onmiddellijk naar de SLAAP-stand.
-
Pagina 28: Handmatige Stand
ST620RF Manual Dutch 003:Layout 1 1/8/11 15:31 Page 28 HANDMATIGE STAND Als de ST620RF in de NORMALE stand staat drukt u ergens op de aanraakring (behalve op de OK- en pijltjestoets) om naar de handmatige stand te gaan. De huidige ingestelde temperatuur wordt op het LCD-scherm weergegeven en zal knipperen. - Pagina 29 ST620RF Manual Dutch 003:Layout 1 1/8/11 15:31 Page 29 HANDMATIG INSTELLEN VAN DE TIJD EN DE DATUM Als de tijd en datum handmatig ingesteld moeten worden, kan dit gedaan worden in het TIME-menu.De eerste optie in het menu is een keuze van een 12- of 24-uursklok.
-
Pagina 30: Servicemenu
Als u de code vergeet moet u contact opnemen met het technische team van Salus. Als de code eenmaal ingevoerd is, kunt u op het volgende scherm de volgende servicedatum voor het systeem instellen. Stel de datum in de volgorde dag,... - Pagina 31 ST620RF Manual Dutch 003:Layout 1 1/8/11 15:31 Page 31 Bevestig de instelling met de OK-toets of druk op de pijltjestoets om terug te gaan naar het vorige scherm. In het volgende menuscherm kunt u een temperatuurinstelling instellen. Deze temperatuur is de maximum temperatuur die het verwarmingssysteem zal aanhouden als de eerder ingestelde servicedatum wordt bereikt.
-
Pagina 32: Bedieningsmenu
ST620RF Manual Dutch 003:Layout 1 1/8/11 15:31 Page 32 Als de SERVICE-datum bereikt is, werkt het systeem allee nog op de temperatuur die eerder ingesteld was in de SERVICE-stand. Het scherm geeft niet langer de bedrijfsstand weer, maar alleen het ingevoerde telefoonnummer en de SERVICE-indicator (die blijft knipperen). -
Pagina 33: Pair-Menu (Koppeling)
ST620RF Manual Dutch 003:Layout 1 1/8/11 15:31 Page 33 RADIOGESTUURDE KLOK De instellingen van de ST620RF voor de tijd en dag van de week worden elke dag automatisch bijgewerkt (om 12.00 uur of 2.00 uur). Dit gebeurt door de zeer nauwkeurige interne radiogestuurde klok. De statusindicator van de radiogestuurde klok wordt tijdens het bijwerken gedurende 10 minuten weergegeven. -
Pagina 34: Batterijstatus
ST620RF Manual Dutch 003:Layout 1 1/8/11 15:31 Page 34 BATTERIJSTATUS Tijdens normaal bedrijf controleert de ST620RF de batterijspanning regelmatig. Als waargenomen wordt dat de batterijspanning laag is, wordt de indicator voor 'batterij bijna leeg' op het scherm weergegeven. Hoewel de programmeerbare thermostaat nu nog normaal zal blijven functioneren, dient u de batterijen zo snel mogelijk te vervangen om te voorkomen dat de ST620RF naar de OFF-stand gaat. -
Pagina 35: Ontvanger-Standen
ST620RF Manual Dutch 003:Layout 1 1/8/11 15:31 Page 35 SCHUIFSCHAKELAAR De schuif schakelaar heeft twee posities: ONTGRENDELD en VERGRENDELD. In de VERGRENDELDE positie is de grendelindicator zichtbaar op het LCD-scherm. De instellingen van de ST620RF kunnen dan niet gewijzigd worden. Als u geen thermostaat instellingen kunt wijzigen, controleer dan of de schuifschakelaar in de ONTGRENDELDE positie staat. - Pagina 36 ST620RF Manual Dutch 003:Layout 1 1/8/11 15:31 Page 36 AUTO-STAND als u de schuifschakelaar in de 'auto' positie zet, wordt de automatische stand van de ST620RF geselecteerd. In deze stand ontvangt de ontvanger automatisch een RF-signaal van het bedieningscentrum en regelt hij de uitvoerrelais. Als hij in de Auto-stand staat en de RF-communicatie is korter dan één uur verloren, dan blijft de ontvanger in dezelfde status staan die hij had toen het signaal verloren ging.
-
Pagina 37: Onderhoud
In de unit zijn geen onderdelen die door de gebruiker onderhouden kunnen worden; eventueel onderhoud of reparaties mogen uitsluitend door Salus Controls of hun aangestelde agenten worden uitgevoerd. Mocht de programmeerbare thermostaat niet goed functioneren, controleer dan of: •... -
Pagina 38: Productspecificatie
ST620RF Manual Dutch 003:Layout 1 1/8/11 15:31 Page 38 PRODUCTSPECIFICATIE Model: ST620RF Type: Elektronische programmeerbare thermostaat met RF-module, ontworpen voor voltvrije verwarmingstoepassingen. Klok Type: Radiogestuurde klok MSF (Britse versie) Ontvangstfrequentie: 60 kHz ± 300 Hz Weergavestanden: 12- of 24-uursklok Programmeren Programmeerstanden: door de gebruiker te selecteren optie voor 5/2 of 7 dagen Aantal programma's:... -
Pagina 39: Standaard Programma's
ST620RF Manual Dutch 003:Layout 1 1/8/11 15:31 Page 39 STANDAARD PROGRAMMA'S Programma Uitvoer Weekdag Weekend 6:00 6:00 TEMP 21 ºC 21 ºC 8:00 8:00 TEMP 14 ºC 14 ºC 11:00 11:00 TEMP 21 ºC 21 ºC 13:00 13:00 TEMP 14 ºC 14 ºC 16:00 16:00... - Pagina 40 ST620RF Manual Dutch 003:Layout 1 1/8/11 15:31 Page 40 Stroomtoevoer – bedieningscentrum Stroombron: 2 x AA alkalinebatterijen (gebruik geen oplaadbare batterijen) Levensduur batterij: ongeveer 1 jaar Stroomtoevoer – ontvanger Stroombron: 230V AC / 50Hz Bediening Bedieningsmethode: 1. Aan - uit bediening 2.
- Pagina 41 ST620RF Manual Dutch 003:Layout 1 1/8/11 15:31 Page 41 Instellingen radiofrequentie (RF) Bedrijfsfrequentie: 868 MHz Max. bedrijfsbereik: 100 meter (open lucht) 30 metres (binnenshuis) Beschermingswaarde: IP30 Omgeving Bedrijfstemperatuur: 0 ºC tot + 50 ºC Opslagtemperatuur: - 10 ºC tot + 60 ºC ST620RF INSTRUCTIEHANDLEIDING...
- Pagina 42 ST620RF Manual Dutch 003:Layout 1 1/8/11 15:31 Page 42 ST620RF INSTRUCTIEHANDLEIDING...
- Pagina 43 Salus Controls garandeert dat dit product gedurende een periode van twee jaar na de installatiedatum geen defecten in materialen of vakmanschap zal vertonen en zal functioneren overeenkomstig de specificatie. De enige aansprakelijkheid van Salus Controls ten aanzien van deze garantie zal zijn (naar zijn goeddunken) het repareren of vervangen van het defecte product.
- Pagina 44 ST620RF Manual Dutch 003:Layout 1 1/8/11 15:31 Page 44 albrand Verkoop: email: verkoop@albrand.nl tel. nr.: +31 (0) 316 24 67 72 email: service@albrand.nl tel. nr.: +31 (0) 316 24 68 49 Service: Albrand bv - Voltastraat 29 - 6902 PT Zevenaar - Postbus 4 - 6900 AA Zevenaar...
