Samenvatting van Inhoud voor Thermocet Trimline 38 FS

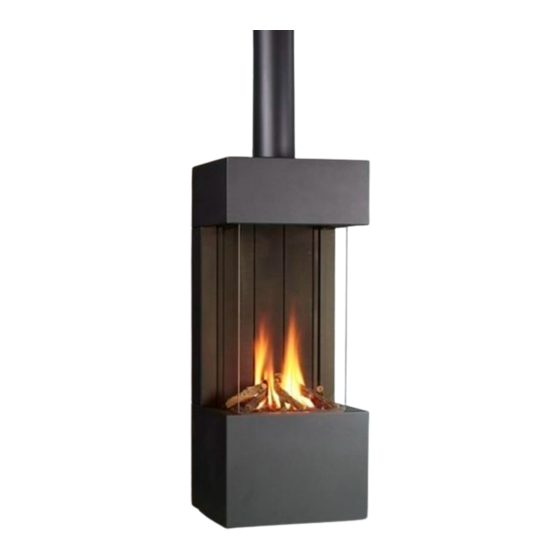

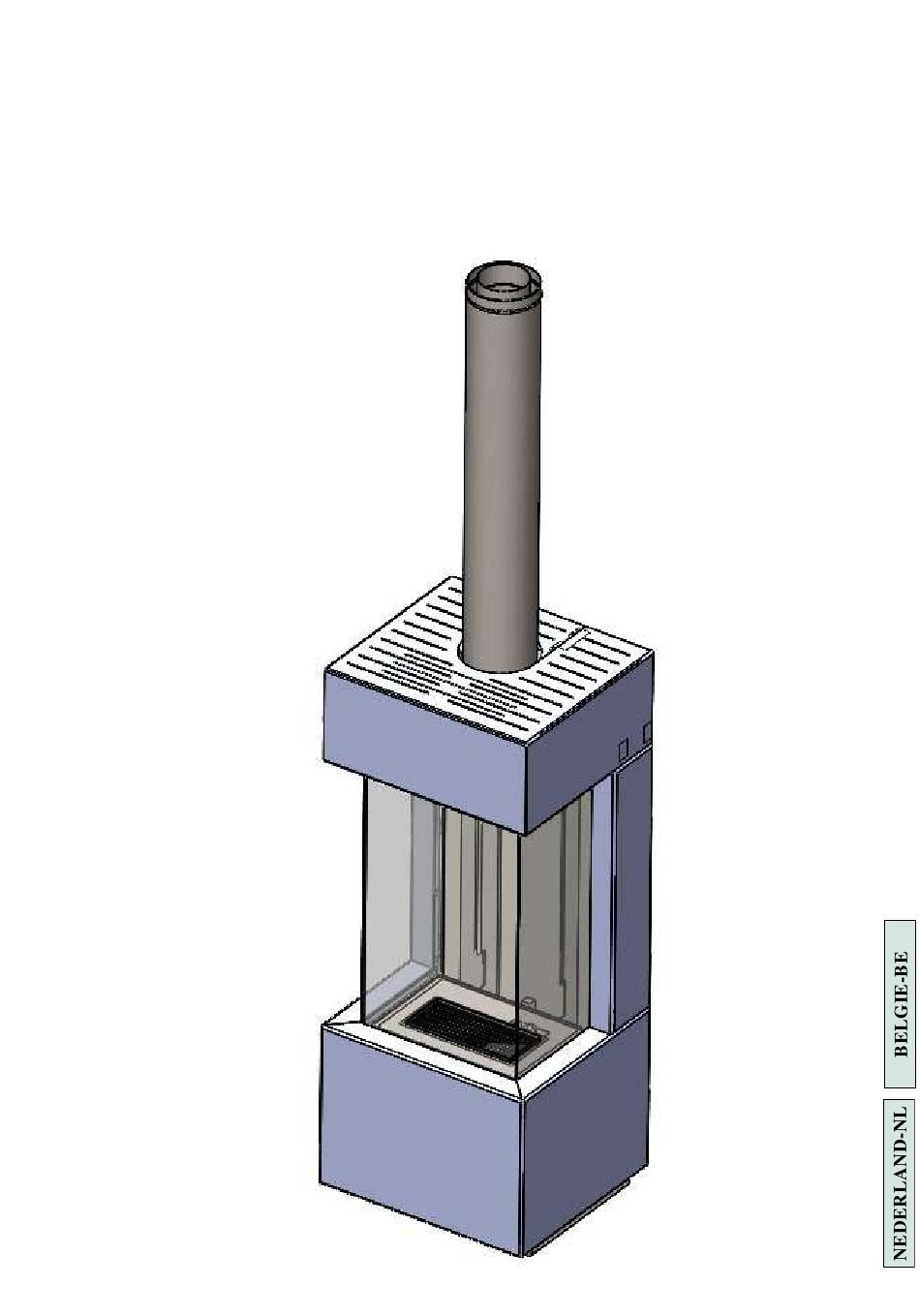

- Pagina 1 Pag.1 PLAATSING VOORSCHRIFTEN Trimline 38 FS Pano mantel...
-
Pagina 2: Inhoud Verpakking
/ mantel. Uw aankoopnota is uw garantiebewijs. 1.0 Algemeen Het toestel wordt geleverd in 2 delen n.l; de Trimline 38 panorama inbouwhaard en de Trimline 38 FS Pano mantel. Wat betreft de gastechnische aansluiting zie de voorschriften behorende bij de inbouwhaard. -
Pagina 3: Voorzijde
Pag.3 3.0 Plaatsing voorschriften. Voordat u de mantel plaatst, moet U eerst de Bedieningskast behorende bij de inbouwhaard onder het toestel monteren. Leg het inbouwtoestel voorzichtig op de achterzijde opdat de onderzijde goed bereikbaar is. Bevestig de twee meegeleverde strippen aan de Bedieningskast. (zie afbeelding A) Boor 4 gaten in de kokers onder het toestel zoals aangegeven en bevestig de inbouwkast. -
Pagina 4: Montage Mantel
Pag.4 4.0 Montage Mantel Positioneer het toestel voor de wand (of in vrijstaande situatie op de gewenste positie). Het toestel dient altijd voor een onbrandbare wand (ook geen behang o.i.d.) geplaatst te worden. De mantel mag aansluitend op de wand geplaatst worden. Desgewenst kan het toestel ook op korte afstand van de wand geplaatst worden. - Pagina 5 Pag.5 Plaats vervolgens de plint (2) om de stelpoten heen totdat deze niet verder kan.
- Pagina 6 Pag.6 Schuif nu de Mantel voorzichtig over de afwerkrand van de inbouwhaard. Plaats de afdekplaat (3) terug boven op de mantel. Let op!: Indien toestel geheel vrijstaand geplaatst wordt kan tevens de afdekplaat (4) geplaatst worden. Indien het toestel tegen of op kleine afstand van de wand geplaatst wordt, dient de afdekplaat NIET geplaatst te worden.
- Pagina 7 Pag.7...
- Pagina 8 Pag.8 Thermocet International B.V. Laagerfseweg 31 3931 PC Woudenberg www.thermocet.nl...
