3.3

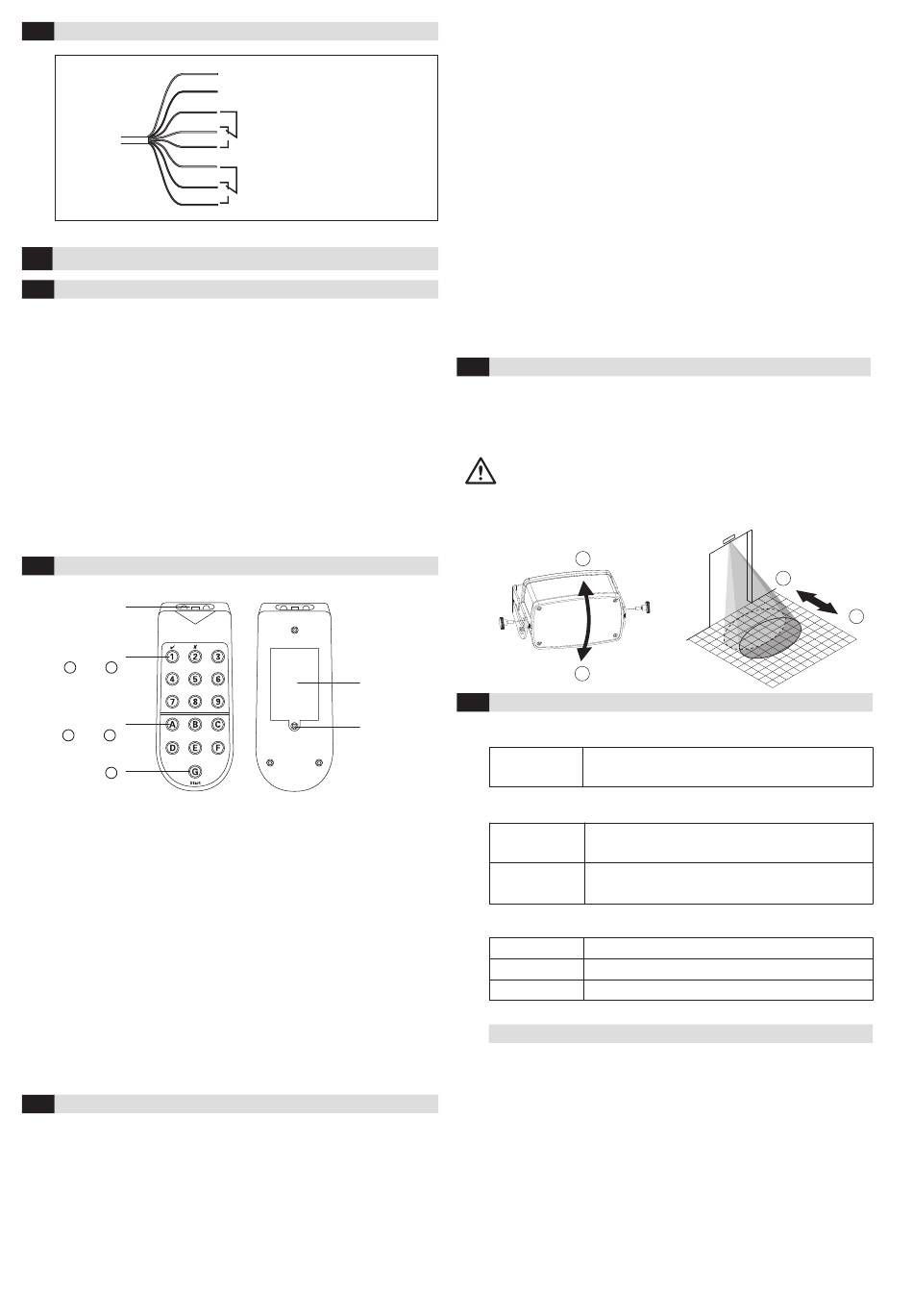

Elektrische aansluitingen
blauw
Instellingen
4
4.1
Inschakelen en fabrieksinstelling
Na inschakeling van de voedingsspanning geeft de rode LED door
knipperen het «opstarten» aan.
De fabrieksinstelling is geschikt voor de volgende toepassingen:
– Montagehoogte 4,0 tot 4,9 meter
– Relais-houdtijd 2 s
– Slow motion detectie uitgeschakeld
– Personen-/voertuigonderscheiding actief
– Dwarsverkeersoptimalisatie uitgeschakeld
– Erkenning van bewegingen naar de melder toe (voorwaarts)
Met de afstandsbediening (A+9) kan de fabrieksinstelling
op elk willekeurig moment opnieuw ingesteld worden!
4.2
Opbouw van de verbinding met de afstandsbediening
Infrarode
interface
Nummertoetsen
t/m
1
9
Functietoetsen
t/m
A
F
Start
G
Frontzijde
Druk op de toets G op de afstandsbediening. Indien de verbinding met succes
tot stand gebracht is, brandt G en een van de toetsen 1 t/m 7 (op de sensor
ingesteld adres).
Knippert G, dan kon geen verbinding met de sensor opgebouwd worden.
ÂÂ' Houd de afstandsbediening dichter en gerichter bij de sensor.
ÂÂ' Controleer de batterijen in de afstandsbediening.
Algemeen:
Knipperende toetsen op de afstandsbediening betekenen dat de Herkules 2
de verrichte programmering niet opgeslagen heeft.
Ononderbroken brandende toetsen op de afstandsbediening betekenen dat
de waarde van de Herkules 2 overgenomen en opgeslagen is.
4.3
Configuratiemodus
De verbinding tussen de afstandsbediening en de Herkules kan alleen
opgebouwd worden, wanneer de sensor zich in de configuratiemodus
bevindt. Na inschakeling van de sensor is de configuratiemodus geacti-
veerd. Dertig minuten na de laatste instelling wordt deze automatisch
afgesloten.
De configuratiemodus kan als volgt geactiveerd worden:
– Door een druk op een willekeurige bedieningstoets op de sensor (x of y)
– Onderbreking van de stroomtoevoer
– Met een toegangscode via de afstandsbediening
2
wit
12–28 V AC / 12–36 V DC
bruin
12–28 V AC / 12–36 V DC
groen
Relais 1
48 V AC / DC
geel
55 VA / 24 W
grijs
roze
Relais 2
48 V AC / DC
55 VA / 24 W
rood
Achterzijde
De configuratiemodus kan alleen dan met de afstandsbediening geacti-
veerd worden, wanneer eerst een code opgeslagen werd (zie
toegangscode).
1. Starttoets G indrukken
' G en een van de toetsen 1...7 brandt
2. C en daarna 9 indrukken
Â' C en 1 branden
Â' De functie Toegangscode is ingeschakeld
3. Invoer van de 4-cijferige code 1111 - 9998
4. C indrukken
Â' C en 1 branden
Â' Configuratiemodus geactiveerd
Â' Sensor is gereed voor programmering
Â' Indien C en 2 branden, was de code fout
Â' Opnieuw beginnen bij 1
4.4
Belangrijkste instellingen
1. Comfortrede selecteren (C+1...8)
2. Montagehoogte instellen (F+4+1...7) voorzover deze anders is dan
de fabrieksinstelling.
Opgelet: Bij fout ingestelde montagehoogte functioneert
de sensor niet correct!
3. Veldgrootte instellen (D+1...9) indien nodig via de neighoek, 0–90°,
in stappen van 15°
Batterijvak
4.5
Indicaties bij de sensor
Sluitschroef
Opstartfase
Rode LED
Configuratie
Groene LED
Rode LED
Bedrijf
Groene LED
Groene LED
Rode LED
Toelichtingen
SMD = Slow Motion Detectie
De kleinste (quasi-statische) bewegingen worden gedetecteerd, zodra de
poort open gaat. Deze wordt pas weer gesloten, wanneer tijdens de
ingestelde bewakingstijd geen beweging meer geregistreerd wordt.
QVA = Querverkehrsausblendung (uitsluiting van dwarsverkeer)
De uitsluiting van dwarsverkeer voorkomt een ongewenste opening van
de deur bij objecten, die slechts langs de deur rijden of lopen, maar de
deur niet willen passeren.
P/F-identificatie
Met deze functie kan geselecteerd worden of personen of voertuigen
gescheiden via de relaisuitgangen geschakeld moeten worden (zie tabel
Relaisparameterinstelling).
+
–
Knippert enkele keren bij de inbedrijfstelling,
eerst langzaam dan snel
Geeft door de frequentie van het knipperen de
parameter (functienr.) aan
Geeft door de frequentie van het knipperen de
trede van de parameter aan
Brandt bij detectie, relais 2 is geactiveerd
Knippert bij detectie in het SMD-veld
Brandt bij detectie, relais 1 is geactiveerd
–
+
