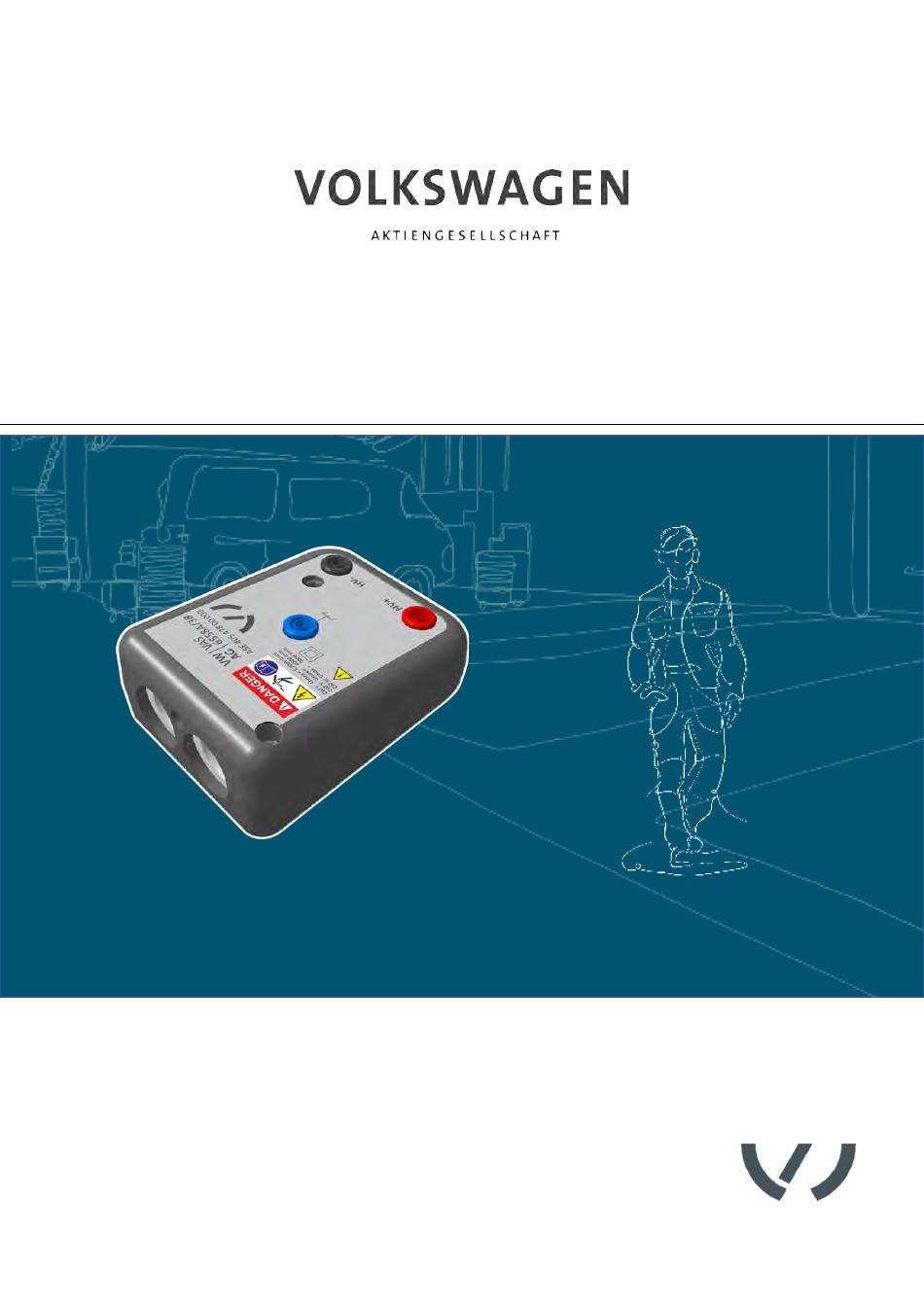

- Pagina 1 Gebruiksaanwijzing H o o g s p a n n i n g sm e e t a d a p t e r V A S 6 5 5 8 A / 3 8 11.VW.2210.2485_BA_V02_NL VAS 6558A/38...
-
Pagina 2: Impressum
Waarschuwingskenmerken, verbod-, gebod- en normsymbolen zijn afkomstig van openbare bronnen en van de algemeen toegankelijke pagina's op internet. CAD-productafbeeldingen en productfoto's zijn afkomstig van de fabrikant. Beeldmateriaal dat het product in gebruik toont, is voorzien van een referentie. 11.VW.2210.2485_BA_V02_NL VAS 6558A/38... -
Pagina 3: Inhoudsopgave
Beoogd gebruik Eis aan de doelgroep Plichten van de exploitant PRODUCTBESCHRIJVING Omvang van de levering Opbouw Symbolen en aansluitingen Aansluitbereik HPK-connector Schakelschema Technische gegevens BEDIENING Ingebruikname HPK-connector aansluiten Reiniging Opslag Afvoer Onderhoud en reparatie HULP Garantie Klantenservice 11.VW.2210.2485_BA_V02_NL VAS 6558A/38... -
Pagina 4: Inleiding
Stodia. Met ervaring in de ontwikkeling van software en hardware staat Stodia GmbH u altijd als betrouwbare partner terzijde: van het prototype tot aan de seriële productie - MADE IN GERMANY. 11.VW.2210.2485_BA_V02_NL VAS 6558A/38... -
Pagina 5: Veiligheid
Deze gebruiksaanwijzing is uitsluitend geldig voor het volgende product: Artikelnummer: 22102485 Aanduiding: Hoogspanningsmeetadapter VAS 6558A/38 Waarschuwingsniveaus Dit hoofdstuk geeft informatie over waarschuwingsniveaus die u in deze gebruiksaanwijzing vindt. GEVAAR Indien de veiligheidsinstructie wordt genegeerd, ZAL de dood of ernstig lichamelijk letsel het gevolg zijn. -
Pagina 6: Beoogd Gebruik
De exploitant is bovendien verantwoordelijk voor de naleving van de volgende punten: • De meetadapter bevindt zich altijd in een onberispelijke toestand zonder gebreken. • De regelmatige controleperiodes van de meetadapter worden nageleefd en gerapporteerd. 11.VW.2210.2485_BA_V02_NL VAS 6558A/38... -
Pagina 7: Productbeschrijving
Controleer direct de toestand en volledigheid van de levering. Neem bij gebreken direct contact op met de fabrikant. (1) Hoogspanningsmeetadapter (2) USB-stick met gebruiksaanwijzingen Opbouw Opbouw van het product: (1) Aansluitbereik HPK-connector (2) Testaansluitingen voor HPK-connectoren (zie schakelschema) 11.VW.2210.2485_BA_V02_NL VAS 6558A/38... -
Pagina 8: Symbolen En Aansluitingen
Aanduiding voor de meetcategorieën waarvoor het product conform IEC 61010-31 is CAT I Umax = 1.000V CAT II Umax = 600V bedoeld. CAT III Umax = 300V QR-code voor het openen van de gebruiksaanwijzing op mobiele eindapparaten. 11.VW.2210.2485_BA_V02_NL VAS 6558A/38... -
Pagina 9: Aansluitbereik Hpk-Connector
Het product beschikt over een aansluitbereik voor HPK-connectoren (zie hoofdstuk 'Opbouw'). Aan dit aansluitbereik zijn aparte testaansluitingen toegewezen. Aansluitbereik HPK-connector (a) Aansluitbussen voor 2-voudige HPK-connector De aansluitbussen zijn met de volgende testaansluitingen verbonden: Aansluiting Functie Massa-aansluiting DC+ aansluiting HV- aansluiting Schakelschema 11.VW.2210.2485_BA_V02_NL VAS 6558A/38... -
Pagina 10: Technische Gegevens
Hoogte boven NAP Max. 2000m Geen beperking. Luchtvochtigheid Max. 80% tot 31 °C, Max. 85% lineair aflopend naar 50% bij 40 °C Vervuilingsniveau Condensatie Niet toegestaan: Maximaal toelaatbare relatieve luchtvochtigheid 60%, indien corrosief gas/corrosieve lucht aanwezig is. 11.VW.2210.2485_BA_V02_NL VAS 6558A/38... -
Pagina 11: Bediening
Neem de veiligheidsinstructies in acht. Sluit de HPK-connector aan op de HPK-aansluitbussen (zie hoofdstuk 'Aansluitingen'). Sluit de hoogspanningsmeetmodule conform de begeleide foutenopsporing aan op de HPK- testaansluitingen. U kunt nu de metingen uitvoeren volgens de begeleide foutenopsporing. 11.VW.2210.2485_BA_V02_NL VAS 6558A/38... -
Pagina 12: Reiniging
Neem de veiligheidsinstructies in acht! Neem de nationale en lokale vereisten voor de regelmatige controle in acht! Controleer het product met een interval van maximaal 24 maanden op de werking. Neem voor een professionele functiecontrole contact op met de fabrikant. 11.VW.2210.2485_BA_V02_NL VAS 6558A/38... -
Pagina 13: Hulp
Geef bij vragen over het product altijd het artikel- en, indien aanwezig, het serienummer aan. Beide nummers vindt u op het product. Stodia GmbH Im Freitagsmoor 45 D – 38518 Gifhorn Telefoon: +49 (0) 5373 – 92197-0 Fax: +49 (0) 5373 – 92197-88 service@stodia.de www.stodia.de 11.VW.2210.2485_BA_V02_NL VAS 6558A/38... - Pagina 14 Volkswagen Naamloze Vennootschap K-GVO-LW Konzern After Sales – Group Service. Revisie Literatuur en systemen Stand 03/2022 Werkplaatsuitrusting Postbus 011/4915 38442 Wolfsburg Alleen voor intern gebruik Technische wijzigingen voorbehouden Uitgave 05/2022 11.VW.2210.2485_BA_V02_NL VAS 6558A/38...
